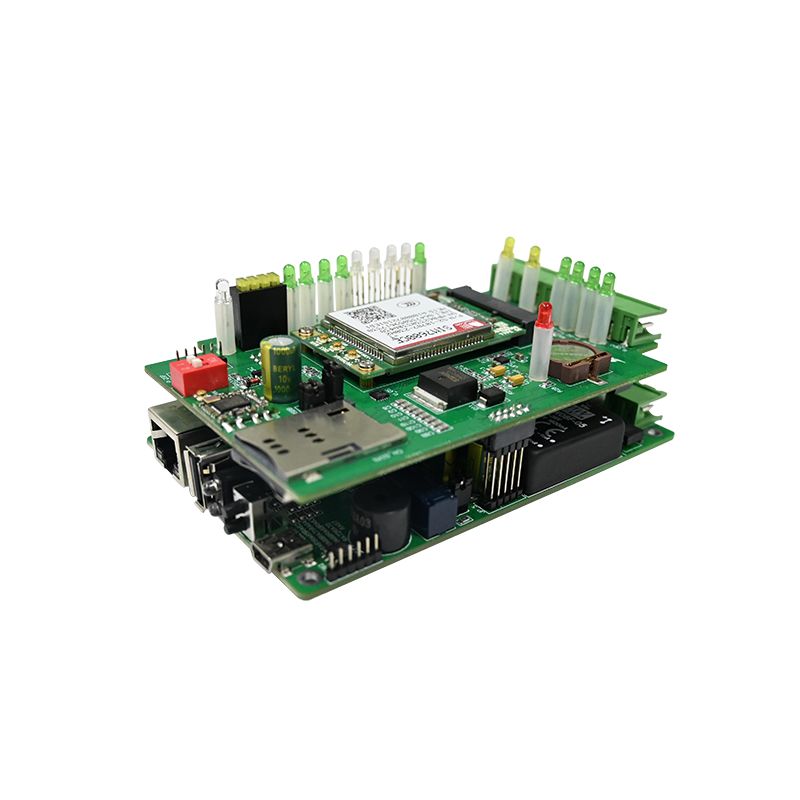

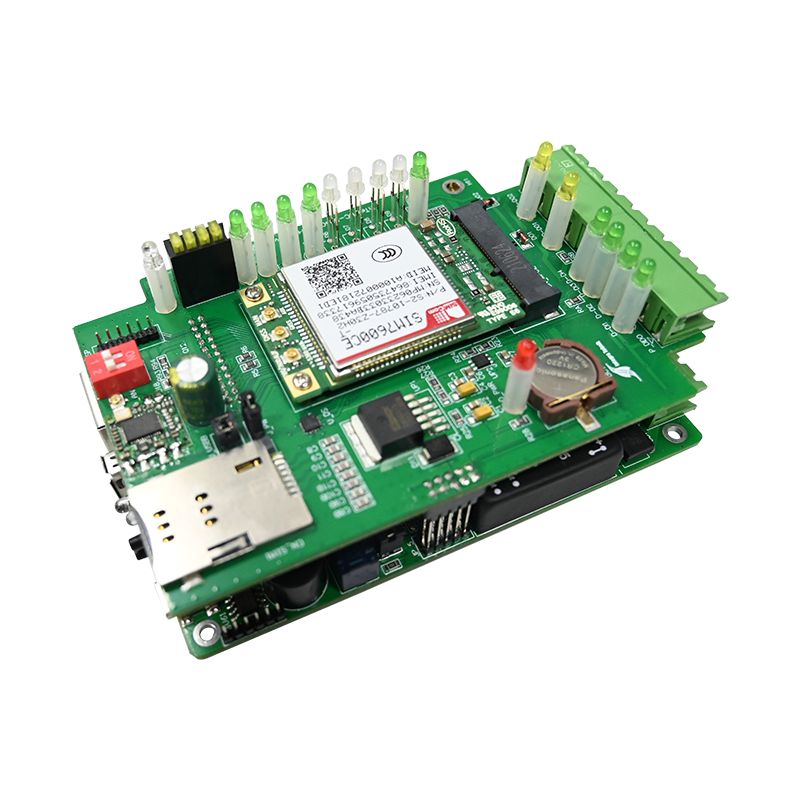

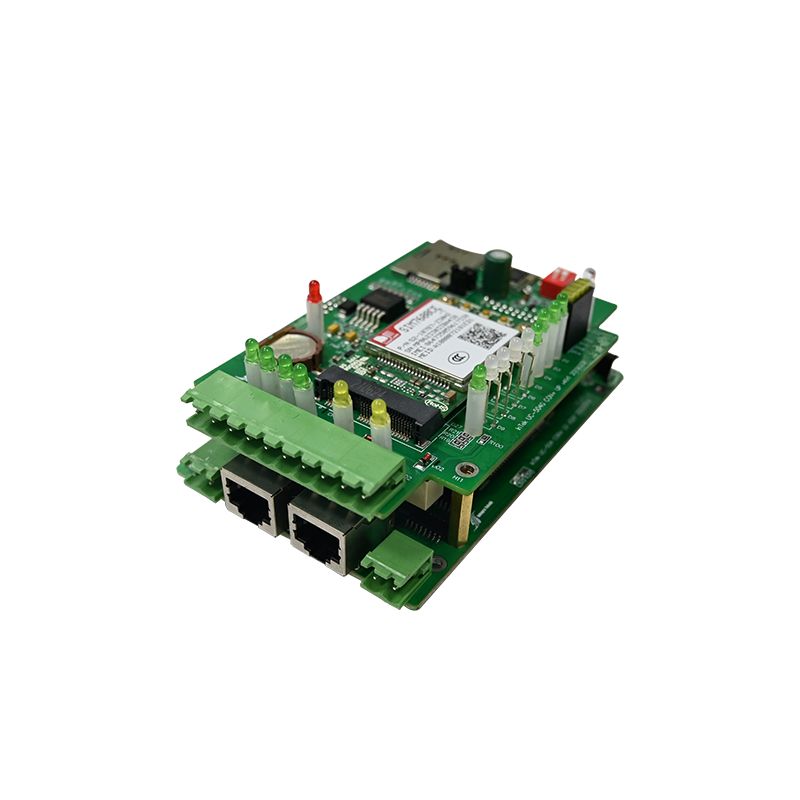

Prieigos valdymo PCBA

UNIXPLORE prieigaValdykite PCBAsukurta apsaugos įrangos prekių ženklams, prieigos kontrolės sistemų integratoriams ir išmaniųjų pastatų sprendimų tiekėjams, ieškantiems patikimų ir keičiamo dydžio elektroninių prieigos kontrolės sprendimų. Šis komercinio lygio prieigos valdymo PCBA sujungia greitą autentifikavimo apdorojimą, stabilų relės valdymą, šifruotą ryšį ir lankstų valdymą neprisijungus, į kompaktišką ir patvarią PCB platformą.

Kas yra prieigos valdymo PCBA?

Prieigos kontrolės PCBA yra elektroninės smegenys kortelių skaitytuvuose, klaviatūrose, biometriniuose skaitytuvuose ir durų valdikliuose. Jis apdoroja kredencialų duomenis, priima autentifikavimo sprendimus ir suaktyvina užrakto pavaras. Skirtingai nuo bendrosios paskirties plokščių, PCBA turi tvarkyti saugumo lygio šifravimą, saugią relės logiką ir nepertraukiamą maitinimą trumpų gedimų metu.

Pasirinkus netinkamą prieigos kontrolės PCBA, gali atsirasti durų smūgių, kurių nepavyksta užsifiksuoti, kredencialai, kurių patikrinimas užtrunka kelias sekundes, arba baigiasi sistemos užblokavimas esant dideliam srautui.

Pagrindinės prieigos valdymo PCBA funkcijos

• Kredencialų skaitymas – Wiegand, OSDP arba serijinė įvestis iš RFID / paslėptų kortelių skaitytuvų
• Autentifikavimo logika – integruota duomenų bazė (neprisijungus) arba perdavimas pagrindinio kompiuterio valdikliui
• Relės valdymas – sausų kontaktų išėjimai magnetiniams užraktams arba elektros smūgiams
• Įvesties stebėjimas – durų padėties jutiklis (nendrinis jungiklis) ir užklausos išėjimo (REX) mygtukas
• Aptikimas nuo klastojimo – korpuso atidarymo jutiklis ir atminties apsauga nuo klastojimo

Tipiškas Apaplikacijos

Išsamūs techniniai parametrai

Šios specifikacijos yra komercinio lygio prieigos kontrolės PCBA, tinkančios biurams, butams ir pramoninėms patalpoms.

Elektrinės charakteristikos

Įvesties ir išvesties sąsajos

Atmintis ir vartotojo talpa

Fizinis ir aplinkosauginis

• Plokštės matmenys – 85 mm x 55 mm (standartinis) arba 100 mm x 70 mm (su korpusu)
• Montavimas – keturios 3,5 mm skylės atitvarams
• Darbinė temperatūra – -20°C iki +65°C
• Laikymo temperatūra – -40°C iki +85°C
• Drėgmės tolerancija – nuo ​​10% iki 90% santykinis drėgnis (nekondensuojantis)
• Atsarginė baterija – pasirenkama 3,7 V ličio jonų arba 12 V švino rūgšties įkrovimo grandinė

Apsaugos ypatybės

• Šifravimas – AES-128 OSDP ryšiui
• Sabotažo aptikimas – atidarytas korpusas suaktyvina relės blokavimą ir aliarmo išvestį
• Watchdog laikmatis – automatinis atstatymas po 5 sekundžių procesoriaus užrakinimo
• „Flash“ atminties apsauga – kontrolinės sumos patikrinimas įkrovos metu

Kaip lyginamas šis prieigos valdymo PCBA

Prieigos valdymo PCBA DUK

Šiuos tris klausimus užduoda apsaugos sistemų integratoriai, patalpų vadovai ir techninės įrangos inžinieriai, vertinantys prieigos kontrolės PCBA sprendimus.

1 klausimas: kuo skiriasi prieigos valdymo PCBA apsaugos nuo gedimų ir saugių relių konfigūracijos ir kurias turėčiau naudoti?

Atsakymas:Skirtumas lemia, ar durys užrakinamos, ar atsirakinamos dingus elektrai. Apsauga nuo gedimo (taip pat vadinama galia atidaryti) reiškia, kad relė turi būti įjungta, kad būtų galima atrakinti duris. Kai dingsta maitinimas, relė grįžta į ramybės būseną, todėl durys lieka užrakintos. Jis naudojamas apsauginėms durims, serverių patalpoms ir grynųjų pinigų tvarkymo zonoms, kuriose svarbiau neleisti įsibrovėlių, nei lengvai išeiti. Apsaugos nuo gedimų (maitinimas iki užrakinimo) reiškia, kad relė turi būti įjungta, kad užrakintų duris. Kai dingsta maitinimas, durys automatiškai atrakinamos. To reikalauja priešgaisriniai kodai avariniams išėjimams, laiptinės durims ir bet kokiam išėjimo takui, kur žmonės turi ištrūkti dingus elektrai. Dauguma prieigos valdymo PCBA plokščių turi sauso kontakto relę, sukonfigūruotą kaip C formą (COM, N/O, N/C). Kad apsaugotumėte nuo gedimo, prijunkite užraktą prie N/O gnybto. Kad apsaugotumėte nuo gedimų, prijunkite užraktą prie N/C gnybto. Prieš pasirinkdami visada patikrinkite vietinius priešgaisrinius kodus – NFPA 101 reikalauja, kad visos komercinių pastatų išėjimo durys būtų saugios. Durims, kurioms reikalingas ir saugos, ir priešgaisrinis atitikimas, naudokite saugią užraktą ir baterijos atsarginį skydelį, kuris palaiko prieigos kontrolės PCBA maitinimą 4–8 valandas po tinklo gedimo.

2 klausimas: ar ši prieigos kontrolės PCBA gali veikti neprisijungus be tinklo ryšio ir kiek vartotojų gali saugoti vietoje?

Atsakymas:Taip. Šis PCBA veikia visiškai neprisijungus autonominiu režimu. Visi vartotojo kredencialai, prieigos tvarkaraščiai ir įvykių žurnalai saugomi integruotoje „flash“ atmintyje. Standartinė konfigūracija talpina 1 000 vartotojų su 10 000 įvykių žurnalų be papildomų mokesčių. Išplėstinė versija (atnaujinama naudojant programinę-aparatinę įrangą) talpina 10 000 vartotojų ir 50 000 įvykių. Kad veiktų neprisijungus, iš pradžių reikia programavimo įrenginio, kad iš pradžių įkeltų vartotojus – specialią pagrindinę kortelę (pirmoji užprogramuota kortelė apibrėžia administratoriaus teises), laidinę klaviatūrą, prijungtą prie papildomos įvesties, arba laikino nešiojamojo kompiuterio jungties per konfigūracijos prievadą (TTL arba RS-232). Užprogramuotas prieigos kontrolės PCBA priima autentifikavimo sprendimus vietoje per mažiau nei 50 milisekundžių. Jokio debesies, pagrindinio kompiuterio ar eterneto kabelio nereikia. Dėl to neprisijungus pasiekiami PCBA dizainai idealiai tinka nuotoliniams vartams, statybinėms priekaboms ir mažiems biurams, kuriuose tinklo kabelių paleidimas yra nepraktiškas. Norėdami gauti įvykių žurnalus iš neprisijungus veikiančios plokštės, turite prijungti nešiojamąjį kompiuterį arba naudoti nešiojamąjį duomenų perdavimo įrenginį. Stebėti realiuoju laiku reikia tinkle esančios prieigos kontrolės PCBA su Ethernet arba Wi-Fi.

3 klausimas: kaip prijungti Wiegand skaitytuvą prie šios prieigos kontrolės PCBA ir koks yra didžiausias kabelio atstumas?

Atsakymas:Wiegand sąsaja naudoja tris aktyvius signalus: 0 duomenų (D0), 1 duomenų (D1) ir žemės (GND). Kai kuriems skaitytuvams taip pat reikalinga +12V galia. Laikykitės šios laidų lentelės:

Didžiausias Wiegand kabelio atstumas esant 12 V priklauso nuo laido gabarito ir kabelio talpos:

Naudokite suvytą, ekranuotą, vytos poros kabelį su nutekėjimo laidu. Prijunkite ekraną prie įžeminimo tik prieigos kontrolės PCBA gale (niekada prie skaitytuvo), kad išvengtumėte įžeminimo kilpų. Jei atstumai viršija šias ribas, įdiekite Wiegand kartotuvą arba perjunkite į OSDP (RS-485), kuris patikimai pasiekia 1200 metrų (4000 pėdų). Prieš galutinį montavimą visada išbandykite su ilgu kabeliu ant stendo – signalo pablogėjimas gali sukelti pertrūkius kortelių nuskaitymus, kuriuos sunku derinti vietoje.

Geriausia prieigos valdymo PCBA diegimo praktika

Netgi aukštos kokybės prieigos kontrolės PCBA sugenda, jei jis neteisingai įdiegtas. Laikykitės šių nurodymų.

Montavimo vieta

• Saugioje zonoje – valdiklį pastatykite saugomos zonos viduje (ne virš durų išorėje)
• Aukštis – nuo ​​1,5 iki 1,8 metro prieigai prie klaviatūros programavimo metu
• Korpusas – komerciniams įrengimams naudokite metalinę rakinamą dėžę
• Atskyrimas – kintamosios srovės maitinimo linijas (120/240 V) laikykite bent 30 cm atstumu nuo žemos įtampos laidų

Relių laidų sujungimo gairės

Dažnos laidų klaidos

Testavimo kontrolinis sąrašas prieš diegimą

Prieš palikdami stendą, paleiskite šią seką kiekviename prieigos kontrolės PCBA.

Bandymo ant stendo procedūra

1. Įjunkite 12 V nuolatinę įtampą ir išmatuokite srovę (40–60 mA, tipiška tuščiąja eiga)
2. Pateikite galiojančią kortelę – turi spragtelėti relė ir pasikeisti LED būsena
3. Išmatuokite N/O relės gnybtų tęstinumą (turėtų užsidaryti užprogramuotam laikymo laikui)
4. Pateikite negaliojančią kortelę – relė neturi aktyvuotis
5. Suaktyvinkite REX įvestį – durys turi atsirakinti be kredencialo
6. Atidarykite gaubtą – tamperio išvestis turi pakeisti būseną
7. Imituoti priešgaisrinės signalizacijos įvestį – visos saugios relės turi išsijungti

Išlaikymo/nepavyko kriterijai

Pagrindinių specifikacijų nuoroda

Išsaugokite šį bloką pirkimo ir inžinerijos nuorodoms.

Prieigos valdymo PCBA – komercinio lygio

• Įėjimas: 9-24V DC, 60mA budėjimo režimas
• Skaitytojo sąsaja: Wiegand 26/34 bitų arba OSDP (RS-485)
• Vartotojo talpa: 1 000 (standartinis) / 10 000 (pratęstas)
• Įvykių žurnalas: 10 000 įvykių
• Relės: užraktas (5A) + Aux (2A)
• Įėjimai: durų jutiklis, REX, priešgaisrinis blokavimas
• Darbinė temperatūra: -20°C iki +65°C

• Apsauga: AES-128, sarginis šuo, klastojimo aptikimas
