Kodėl UNIXPLORE tiekia pramoninio lygio PCBA kritinėms reikmėms

Inžinieriams ir pirkimų vadovams spausdintinės plokštės mazgas (PCBA) yra vienintelis gedimams jautriausias komponentas bet kuriame elektroniniame gaminyje.UNIXPLORE, veikianti iš Dongguan, Kinija nuo 2011 m., sukūrė savo reputaciją dėl agregatų, kurie ištveria realias sąlygas – temperatūros svyravimus, vibraciją, drėgmę ir nuolatinį veikimą.

Skirtingai nuo didelės apimties vartotojų valdomų namų, UNIXPLORE orientuojasi į konkrečios programos patikimumą aštuoniose pramonės šakose, nuo medicinos įrangos iki automobilių sistemų.

UNIXPLORE raktų pranašumas

Vienas pardavėjas, kontroliuojantis visą grandinę, pašalina rodymą pirštais. UNIXPLORE priklauso arba tiesiogiai valdo kiekvieną žingsnį:

• PCB projektavimas ir gamyba – vidinė signalo vientisumo išdėstymo peržiūra.
• Komponentų pirkimas – tiekimas tik iš platintojų pagal franšizę.
• SMT ir THT surinkimas – Panasonic ir Yamaha išdėstymo linijos.
• Išankstinis programavimas – prieš litavimą mirgėjo mikrovaldikliai.
• Funkcinis testavimas – kiekvienam gaminiui pritaikyti testavimo įtaisai.

Dėžės pastatymas ir laidų pynė – gatavas produktas, paruoštas mažmeninei prekybai.

Sertifikatai, kuriuos galite patikrinti

UNIXPLORE turi keturis aktyvius trečiųjų šalių sertifikatus:

• ISO9001:2015 – Pilna kokybės valdymo sistema.
• SGS – Nepriklausomas medžiagos ir proceso patikrinimas.
• RoHS – atitiktis Europos ir Šiaurės Amerikos rinkoms.
• UL – Pripažintas priešgaisrinės saugos komponentų surinkimas.

Sertifikatas nerodomas, nebent dabartinis. UNIXPLORE paskelbia audito datas paprašius.

Aštuonios konkrečioms programoms skirtos PCBA kategorijos iš UNIXPLORE

Kiekviena kategorija naudoja skirtingas projektavimo taisykles, komponentų klases ir testavimo protokolus.

Buitinė technika PCBA

Skalbimo mašinos, šaldytuvai, indukcinės kaitlentės. Reikalinga atitinkama danga, apsauganti nuo garų ir ploviklio likučių. UNIXPLORE prideda relės išjungimo grandines, kad būtų išvengta mikrovaldiklio atstatymo.

Pramonės valdymo PCBA

PLC, variklio pavaros, temperatūros reguliatoriai. Platus veikimo diapazonas (-30°C iki +85°C) su apsauga nuo viršįtampių visuose įėjimuose. UNIXPLORE standartiškai naudoja 105°C vardinius kondensatorius.

Automobilių PCBA

Vidaus apšvietimas, langų valdymas, sėdynių šildymas. Atsparumas vibracijai yra privalomas. UNIXPLORE visas jungtis tvirtina klijais ir nurodo automobiliams skirtus (AEC-Q200) pasyvius elementus.

Buitinė elektroninė PCBA

Išmanieji kištukai, nuotolinio valdymo pultai, maitinimo blokai. Išlaidoms jautrus, bet reikalauja nuoseklių litavimo jungčių. UNIXPLORE taiko 100 % automatinį optinį patikrinimą (AOI) net ir mažos maržos paleidimams.

Medicinos įranga PCBA

Pacientų monitoriai, infuzinės pompos, diagnostikos prietaisai. Komponentų atsekamumas iki partijos lygio. UNIXPLORE medicinos liniją izoliuoja atskiroje švarioje zonoje.

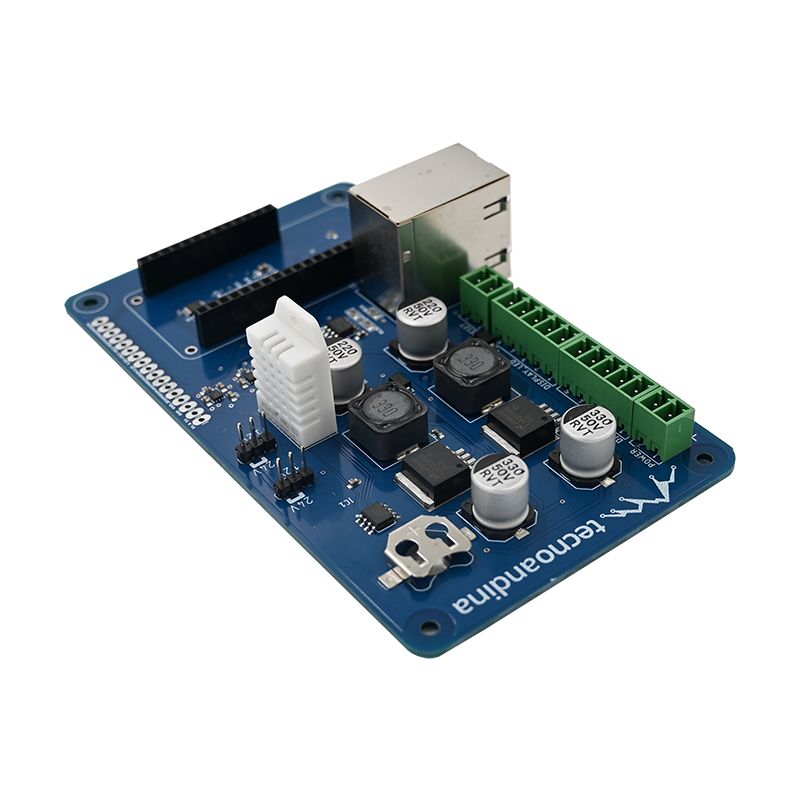

Apsaugos sistema PCBA

IP kameros, judesio davikliai, prieigos skydeliai. Sutelkite dėmesį į mažą budėjimo režimo galią. UNIXPLORE tikrina kiekvieną plokštę, ar nuotėkio srovė mažesnė nei 50 µA.

Sveikatos priežiūros PCBA

Reabilitacijos įranga, termometrai, senyvo amžiaus dėvimi aparatai. Mažesnė reguliavimo našta nei medicininė, tačiau reikalinga vartotojui saugi konstrukcija (nėra aštrių litavimo galų, nėra atviros aukštos įtampos).

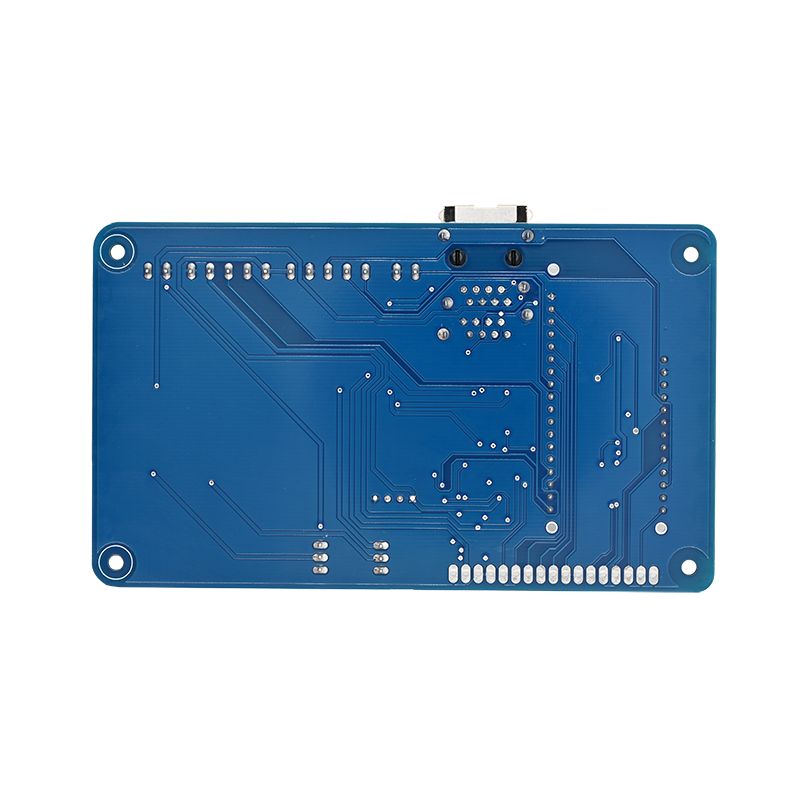

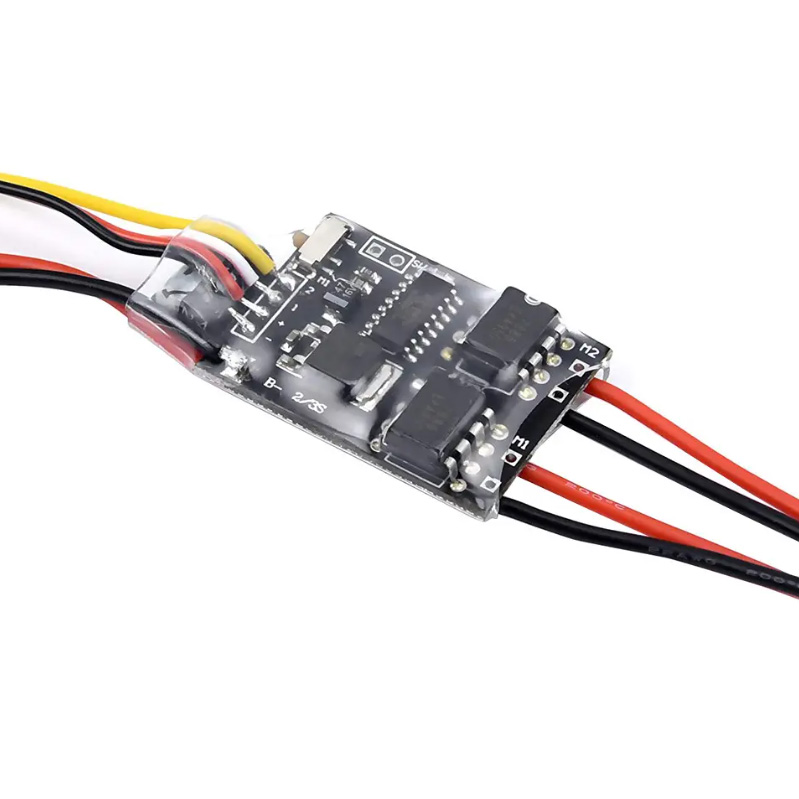

LED apšvietimo PCBA

Linijiniai vairuotojai, sodininkystės žibintai, avarinio išėjimo ženklai. Šiluminis valdymas lemia gyvenimo trukmę. UNIXPLORE bandymo metu naudoja aliuminio šerdies PCB ir termoporos patvirtinimą.

UNIXPLORE PCBA DUK – inžineriniai atsakymai

Šiuos tris klausimus kas savaitę pateikia UNIXPLORE klientai prototipų kūrimo ir gamybos etapuose.

1 klausimas: ar UNIXPLORE komponentai tiekiami tiesiogiai iš franšizuotų platintojų ir kas atsitiks, jei dalis pasensta?

Atsakymas: Taip. UNIXPLORE tvarko pasyviųjų komponentų pirkimo sąskaitas su DigiKey, Mouser, Arrow ir LCSC. Aktyviosioms dalims (IC, tranzistoriams, moduliams) UNIXPLORE naudoja tik franšizės pagrindu veikiančius platintojus arba tiesiogines gamyklines linijas. Nenaudojama pilkoji rinka ar nesertifikuoti brokeriai. Jei MK eilutės elementas yra pasenęs, UNIXPLORE atlieka trijų etapų procesą: pirmiausia ieško įgaliotojo platintojo atsargų; antra, siūlo pakeitimą su identišku kištuku ir elektros specifikacijomis; trečia, prieš bet kokį pakeitimą pirminiam klientui pateikia raštišką rizikos vertinimą. Ilgaamžiams pramoniniams gaminiams UNIXPLORE siūlo visą gyvenimą trunkančio pirkimo paslaugą, kai klientas iš anksto perka 5–10 metų apskaičiuotą paklausą, o UNIXPLORE juos laiko drėgmei kontroliuojamose dėžėse, kas ketvirtį tikrinama.

2 klausimas: kokius funkcinius testus UNIXPLORE atlieka pagal numatytuosius nustatymus ir kokie testai kainuoja papildomai?

Atsakymas: Pagal numatytuosius nustatymus kiekvienas UNIXPLORE PCBA gauna automatinį optinį patikrinimą (AOI) SMT pusėje, vizualinį patikrinimą THT pusėje ir maitinamą „dūmų testą“, tikrinantį, ar nėra trumpų jungčių, teisingų įtampos bėgių ir pagrindinės osciliatoriaus funkcijos. Tai įskaičiuota į vieneto kainą. Papildomi bandymai apima: grandinės testavimą (IKT), naudojant tvirtinimo detales (vienkartinis 250–250–800 ir 0,15–0,50 per plokštę), pilnas funkcinis jūsų scenarijaus patikrinimas (inžinerijos laikas 0,15–0,50 per plokštę); gamyba, jei reikia), BGA įrenginių ribų nuskaitymas (JTAG) (0,30 USD už plokštę) ir įdegimo bandymas (24–168 valandos aukštesnėje temperatūroje, kaina priklauso nuo kameros užimtumo). UNIXPLORE visada rekomenduoja atlikti bet kokios plokštės su mikrovaldikliu arba daugiau nei 200 komponentų funkcinius testus. Bendrovė pirmą kartą klientams teikia bandymo specifikacijos šabloną.

3 klausimas: koks yra tipiškas laikas nuo „Gerber“ failų iki baigto, supakuoto PCBA su UNIXPLORE?

Atsakymas: standartinę dvipusę SMT plokštę su 100–300 komponentų ir be dėžutės UNIXPLORE pristatome per 15–18 darbo dienų. Tai suskirstyta taip: 3 dienos komponentų įsigijimui (darant prielaidą, kad visos dalys yra aktyvios ir yra platintojo sandėlyje), 4 dienos PCB gamybai (FR4, 1,6 mm, HASL arba ENIG), 2 dienos trafaretui kurti ir SMT programai nustatyti, 3 dienos SMT įdėjimui ir perpylimui, 2 dienos THT rankiniam litavimui ir funkcionaliam litavimui ir 2 dienos litavimui, 2 dienos, 2 dienos litavimui. atitinkanti danga (jei nurodyta) ir galutinė patikra. Dėžutės pastatymas (plastikinio arba metalinio korpuso surinkimas) prideda 5-7 dienas. Pridėjus laidus arba kabelių komplektą, prideda 3–4 dienas. „Skubos“ paslaugos (iš viso 10 darbo dienų, kai naudojamos nejudančios PCBA) galima įsigyti už 30 % priemoką, tačiau reikalingas UNIXPLORE patvirtinimas dėl komponentų prieinamumo. Pristatymo laikas prasideda, kai UNIXPLORE patvirtina, kad Gerber failai, MK ir centroid duomenys yra be klaidų. Dažniausiai vėluojama dėl trūkstamų poliškumo ženklų arba neteisingų pėdsakų bibliotekų.

Kaip UNIXPLORE tvarko tris paslėptus PCBA gedimo režimus

Net ir teisingai lituota lenta gali sugesti anksčiau laiko. UNIXPLORE nustato šias tris rizikas.

Litavimo jungties šliaužimas

Dėl terminio plėtimosi lydmetalis laikui bėgant įtrūksta. UNIXPLORE reflow profiliai yra optimizuoti atsižvelgiant į plokštės storį ir komponentų tankį.

Elektrocheminė migracija

Drėgmė ir poslinkio įtampa augina metalo dendritus. UNIXPLORE taiko itin švarų nešvarų srautą ir nurodo IPC 2 arba 3 klasės švaros standartus.

Mikrovaldiklis „Latch-Up“.

Galios sekos klaidos sunaikina IC. UNIXPLORE bandymo metu prideda TVS diodus ir seka maitinimo bėgius.

Gaukite nemokamą UNIXPLORE citatą

UNIXPLORE pateikia privalomas prototipo ir gamybos kiekių kainas. Reikalingi dokumentai:

· Gerber failai (RS-274X formatas)

· KOM su gamintojo dalių numeriais ir kiekiais

· Surinkimo brėžinys arba paėmimo ir vietos koordinatės

· Bet kokios bandymo specifikacijos arba specialios instrukcijos

Susisiekite su UNIXPLOREgauti atsakymą per 24 valandas; prašome pateikti šią informaciją:

· Vieneto kaina pagal tikslinį kiekį (100, 500, 1000, 5000)

· Vienkartinis NRE (įrankiai, trafaretai, bandomoji juosta)

· Tvirtas pristatymo laikas iki Šendženo uosto arba nuo durų iki durų
