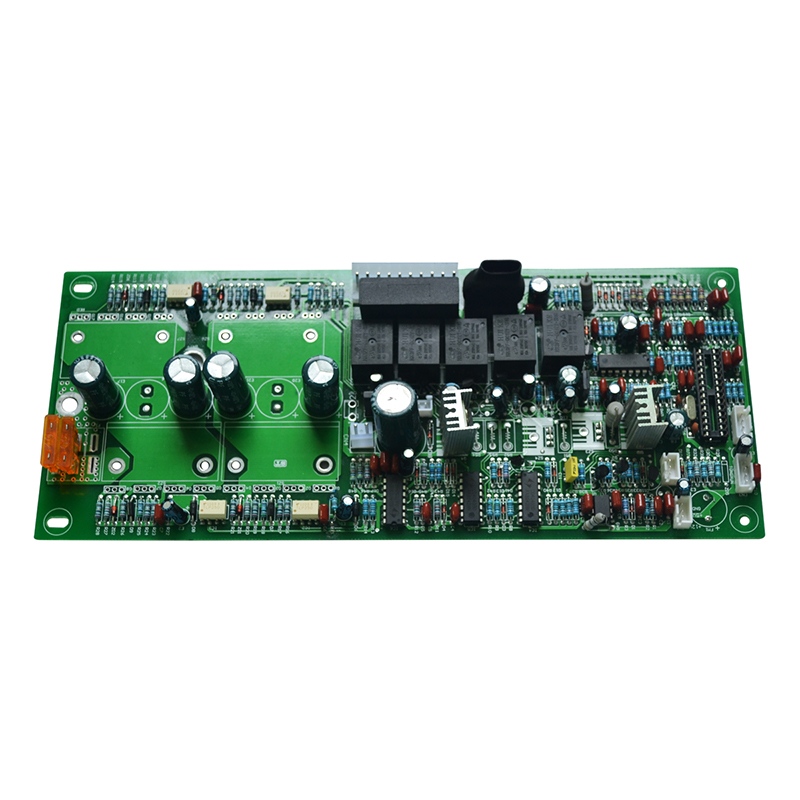

Masažo pistoletas PCBA

Kokia yra masažo pistoleto PCBA gamybos procedūra: 20 metų gamybos vadovas

Masažo pistoleto PCBA gamyba reikalauja didelės srovės valdymo, variklio valdymo be šepetėlių ir vartotojo saugumo. Po dviejų dešimtmečių variklio pavaros elektronikos gamybos mačiau, kad konstrukcijos perkaista, praranda greitį veikiant apkrovai arba kelia pavojų akumuliatoriui. Ši žingsnis po žingsnio procedūra apima visą gamybos eigą nuo komponentų pasirinkimo iki galutinio bandymo.

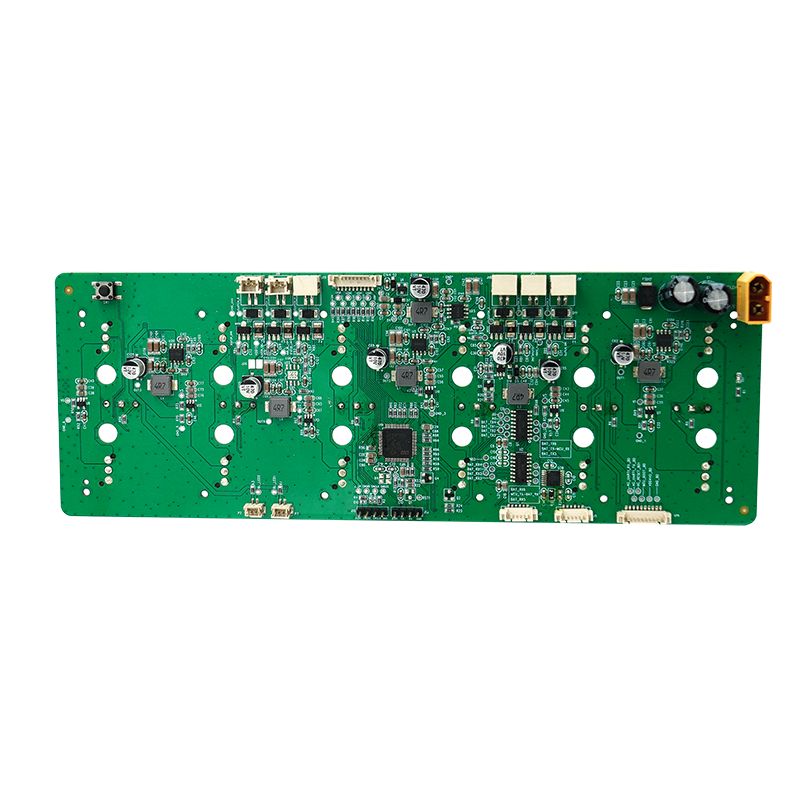

Standartinis masažo pistoleto PCBA gamybos srautas

Kiekvienas masažo pistoletas PCBA seka 9 žingsnių seką. Praleidus bet kurį žingsnį, padidėja lauko gedimų dažnis.

1 veiksmas – komponentų pirkimas ir gaunamų prekių patikrinimas

Bandymas: paimkite 50 MOSFET iš kiekvienos partijos. Išmatuokite Rds(on) esant 25°C ir 80°C. Atmeskite partijas, viršijančias 7 mΩ aukštoje temperatūroje.

2 veiksmas – litavimo pastos trafaretas ir spausdinimas

Labai svarbu: naudokite žingsninį trafaretą – 0,12 mm storio po MOSFET, 0,10 mm po MCU ir jutikliais. Vien tik vienas storis sukelia atsivėrimus arba tiltus.

3 veiksmas – SMT surinkimas ir perpylimas

• Išdėstymo tvarka: Holo jutikliai → pasyvūs → MOSFET → MCU → jungtys
• Pakartotinio srauto profilis: didžiausia 245°C temperatūra 10 sekundžių (be švino)
• Azoto atmosfera – reikalinga QFN paketams (MCU, vartų vairuotojas)
• Rentgeno patikra – privaloma tikrinant tuštumą po MOSFET trinkelėmis (tušumos < 20%)

4 veiksmas – selektyvus kiaurymių komponentų litavimas

Masažo pistoleto PCBA mechaniniam stiprumui dažnai reikia per skylę esančių dalių:

Neišleiskite per angą esančių dalių. Jų plastikiniai kūnai išsilydo 245°C orkaitėje.

Masažo pistoleto PCBA variklio pavaros grandinės dizainas

Variklio pavaros sekcija nustato strigimo srovės valdymą ir akumuliatoriaus veikimo laiką.

Trifazė bešepetė nuolatinės srovės (BLDC) variklio pavara

Šiluminis dizainas: Kiekvienas MOSFET išsklaido iki 2W esant 20A. Naudokite šilumines angas (9 vienam MOSFET), jungiančias prie apatinio vario piltuvo (mažiausiai 2 uncijos).

Akumuliatoriaus ir įkrovimo maitinimo valdymas

Kritinė sauga: naudokite du nepriklausomus apsaugos nuo viršsrovių kelius – vieną vartų tvarkyklėje, kitą akumuliatoriaus apsaugos IC. Dėl vieno gedimo variklis negali veikti be komandos.

Programinės įrangos programavimas ir kalibravimas

Nė vienas masažo pistoletas PCBA nepalieka gamybos be visiško kalibravimo.

Programavimo seka

1. „Bootloader“ blykstė – per SWD arba UART (5 sekundės)
2. Kalibravimo konstantos – saugomos EEPROM arba MCU flash
3. Greičio paieškos lentelė – PWM režimas ir tikslinis RPM (12 taškų)
4. Užstrigimo aptikimo slenkstis – srovės riba nustatyta į 22A ± 1A

Kalibravimo parametrai, saugomi vienoje plokštėje

Kodėl kalibravimas yra svarbus: Be Holo plokštės kalibravimo, variklis skleidžia garsų verkšlenimą esant mažam greičiui. Vartotojai atmeta masažo pistoletus, kurie skamba nekokybiškai.

Surinkimas ir mechaninis integravimas

PCBA yra nenaudingas, jei jis netelpa prie rankenos arba išsklaido šilumą.

Šilumos kriauklė ir šiluminė sąsaja

Bandymas: 30 minučių paleiskite PCBA masažo pistoletą 2800 aps./min. MOSFET korpuso temperatūra turi būti žemesnė nei 85°C.

Laidų ir jungčių įtempimo mažinimas

• Akumuliatoriaus laidai – Lituojami, tada klijuojami silikonu (apsaugo nuo lankstumo nuovargio)
• Variklio faziniai laidai – JST jungtis su užraktu (mažiausiai 20 ciklų)
• Mygtuko lankstus kabelis – ZIF jungtis, 0,5 mm žingsnis, po įdėjimo klijuojamas

Gamybos testavimas ir kokybės kontrolė

Kiekvienas masažo pistoletas PCBA turi išlaikyti šiuos penkis bandymus prieš surinkimą.

Įdegimo ir vibracijos testas

Paimkite 5% produkcijos, skirtos:

• 6 valandos esant 2400 aps./min. – stebėti MOSFET temperatūrą per MCU jutiklį
• Atsitiktinė vibracija – 5 grms, 30 minučių (imituoja nukritusį įrankį)
• Įkrovimo-iškrovimo ciklas – 3 ciklai (patikrina apsaugos IC)

DUK – dažniausiai užduodami klausimai apie masažo pistoletų PCBA gamybą

1 klausimas: dėl ko masažo pistoletas PCBA praranda galią esant kūno spaudimui?

A: Pagrindinė priežastis yra nepakankamas viršutinės pusės MOSFET vartų pavaros stiprumas. Kai slėgis padidina variklio apkrovą, BLDC valdiklis bando padidinti srovę. Jei įkrovos kondensatorius (kuris maitina viršutinės pusės vartų tvarkyklę) yra per mažo dydžio, užtvaro įtampa nukrenta žemiau MOSFET slenksčio, padidindama Rds(on) nuo 4 mΩ iki 20 mΩ. Taip sukuriama šiluminė pabėgimo kilpa:

Įtampos kritimas → mažesnė vartų pavara → didesnė varža → daugiau šilumos → tolesnis pasipriešinimo padidėjimas

Pataisymui reikalingi trys masažo pistoleto PCBA pakeitimai:

1. Įkrovos kondensatoriaus vertė – naudokite mažiausiai 220 nF (daugelyje dizainų naudoja 47 nF). Apskaičiuokite pagal vartų įkrovą: C_boot = (Q_g × 10) / ΔV. Įprastiems MOSFET (Q_g = 30 nC) 220 nF užtikrina saugią ribą.
2. Vartų vairuotojo didžiausia srovė – pasirinkite tvarkyklę su 1,5 A kriauklės / šaltinio galimybe (pvz., DRV8320). Silpnos tvarkyklės (0,5 A) negali įkrauti įkrovos dangtelio esant dideliam PWM darbo ciklams.
3. Bootstrap diodas – naudokite itin greitą diodą (trr < 50 ns). Standartinis 1N4148 turi 4 ns atkūrimą, bet tik 100 mA – nepakanka masažo pistoleto PCBA, veikiančio 20 kHz PWM. Perjunkite į BAS3007 (1A, 10 ns).

Po šių modifikacijų strigimo srovė išlieka stabili ties 22A net esant 15 kg kūno slėgio.

2 klausimas: kaip išvengti baterijos apsaugos IC klaidingų paleidimų masažo pistoleto PCBA?

A: Klaidingi paleidikliai atsiranda, kai variklio komutacijos triukšmas susijungia su akumuliatoriaus apsaugos IC srovės jutimo linija. BLDC variklio fazių perjungimas sukuria 1 µs srovės šuolius iki 50 A – per greitai, kad apsaugos IC atskirtų nuo trumpojo jungimo. Tai išsprendžia trys aparatinės įrangos pataisymai:

Žemųjų dažnių filtras jutimo įvestyje – Įdėkite RC filtrą (10Ω + 1 µF keraminis) tiesiai prie apsaugos IC CS+ kaiščio. Kampinis dažnis = 16 kHz. Tai praleidžia vidutinę srovę (20–30 A), bet blokuoja 200 kHz komutacijos šuolius.

Atskiras jutimo rezistoriaus įžeminimas – paleiskite tam skirtą Kelvino pėdsaką nuo šunto rezistoriaus neigiamo gnybto iki apsaugos IC CS kaiščio. Nesidalinkite šiuo įžeminimu su MOSFET šaltinio srovėmis. Net 1 mΩ bendras pėdsakas sukuria 50 mV klaidingą signalą esant 50 A.

Delsos laikmačio reguliavimas – užprogramuokite apsaugos IC viršsrovių delsą iki 100 µs (jei jūsų IC tai palaiko). Dauguma masažo pistoletų PCBA konstrukcijų naudoja 10 µs uždelsimą nuo baterijos etaloninių konstrukcijų. Komutacijos šuoliai trunka tik 2–3 µs. 100 µs delsa į juos nepaiso, o vis tiek reaguoja į tikrus trumpus (daugiau nei 50 µs trukmės).

Bandymas su osciloskopu: zondas CS+, kai variklis veikia maksimalia apkrova. Spygliai turi likti žemiau apsaugos IC suveikimo slenksčio (paprastai 50 mV 50A šuntui). Jei šuoliai viršija slenkstį, padidinkite filtro talpą iki 2,2 µF.

3 klausimas: kokia yra teisinga kelių masažo pistoletų PCBA plokščių programavimo gamyboje procedūra?

A: Keturių etapų gamybos programavimo procedūra neleidžia sumaišyti ir sutrumpina programavimo laiką 75%, palyginti su mirksėjimu po vieną.

1 etapas – išankstinis SMT programavimas (neprivaloma dideliems važiavimams)

Naudokite grupės programuotoją (pvz., Elnec BeeProg), kad įkrovos įkroviklį įjungtumėte į MCU prieš įdėdami. Tai veikia tik MCU su išorine blykste (QFN paketai su atvirais kontaktais). Atmeskite bet kokią lustą, kurios nepavyksta patikrinti – pigiau nei perdirbti įdėtas lentas.

2 etapas – programavimas sistemoje po SMT

Įdėkite programavimo pogo kaiščio laikiklį (6 kontaktai: SWDIO, SWCLK, 3,3 V, GND, RESET, BOOT0). Naudokite kelių kanalų programuotoją (8 arba 16 plokščių vienu metu). Tikslinis laikas: 45 sekundės vienoje plokštėje, įskaitant patikrinimą.

3 etapas – kalibravimo stotis (svarbiausia)

Po programavimo perkelkite plokštes į kalibravimo įrenginį, kuriame yra tikras masažo pistoleto variklis su optiniu koduotuvu. Įrenginys paleidžia kiekvieną masažo pistoletą PCBA per:

• Salės išlygiavimas (automatiškai reguliuoja elektrinį kampą)
• Greičio tiesiškumas (įrašo PWM ir RPM lentelę)
• Srovės riba (padidina apkrovą iki 22A išjungimo)

Išsaugokite šias 12 kalibravimo konstantų apsaugotame MCU blykstės sektoriuje. Plokštės be kalibravimo sukuria nenuoseklias greičio rampas.

4 etapas – atsekamumas

Išspausdinkite 2D duomenų matricos kodą ant kiekvieno PCBA, kuriame yra:

• Pagaminimo datos kodas (YYWW)
• Kalibravimo kontrolinė suma
• MOSFET partijos numeris (iš gaunamos patikros)

Nuskaitykite šį kodą galutinio surinkimo metu. Jei įvyksta lauko gedimas, galite atsekti tam tikrą komponentų partiją ir perdirbti tik paveiktus įrenginius.

Masažo pistoleto PCBA gamybos išeiga

Tinkamai pagamintas masažo pistoletas PCBA pasiekia 2800 aps./min., kai veikia apkrova, išsijungia per 500 ms ir atlaiko 500 įkrovimo ciklų. Vykdykite šią procedūrą, patikrinkite kiekvieną veiksmą ir jūsų gaminiai pranoks konkurentus, kurie praleidžia kalibravimą arba nenurodo vartų pavaros.
