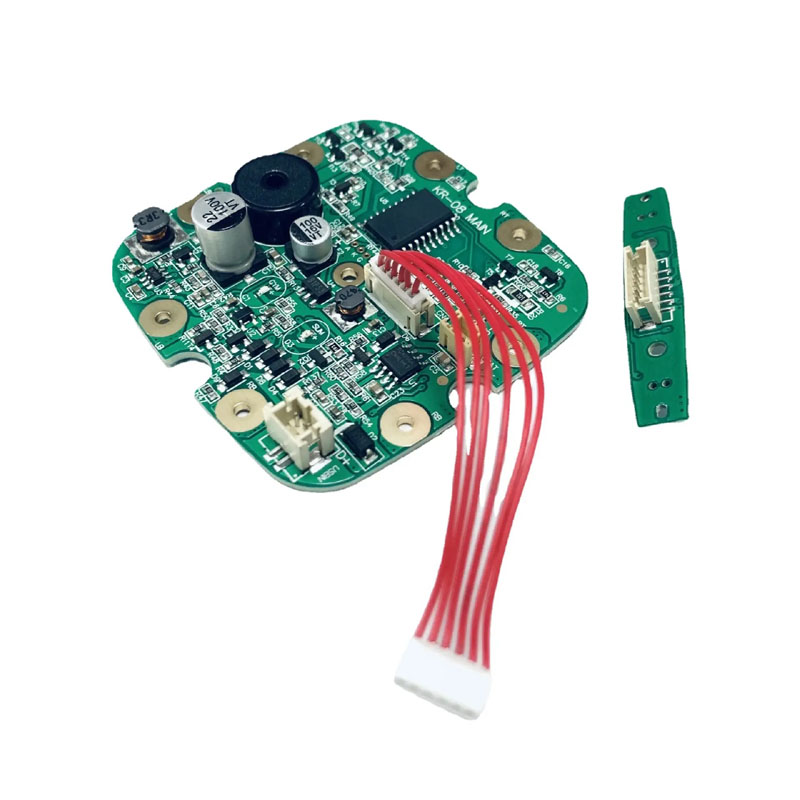

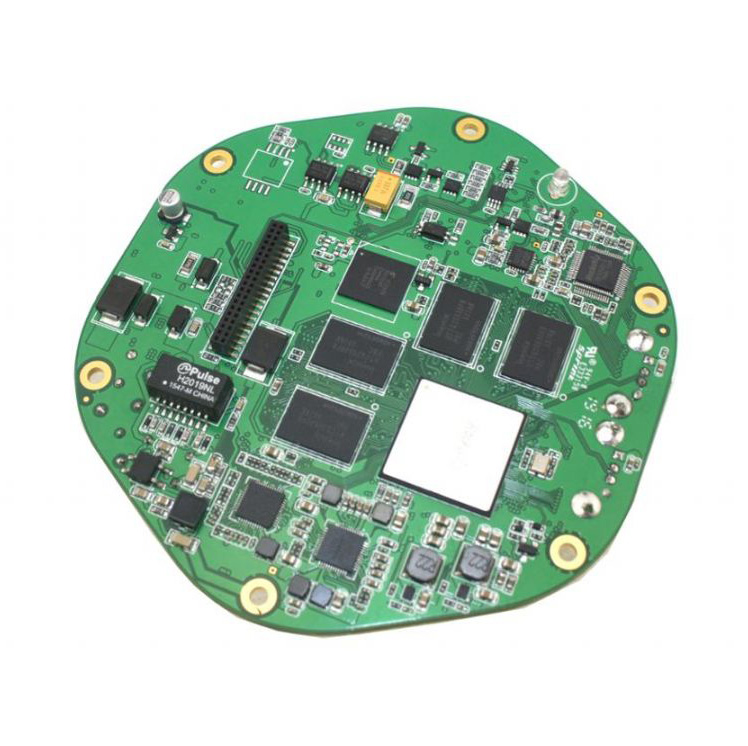

Vandens siūlas PCBA

Aplinkos reikalavimai ir klasifikacijos

Vandens siūlas veikia ekstremaliose vonios kambario aplinkose, kurioms būdingi tiesioginiai vandens purslai, dideli aplinkos garai ir agresyvus cheminis poveikis, pvz., dantų pastos ir burnos skalavimo skysčio likučiai. Standartinė elektronika tokiomis sąlygomis greitai pasiduoda korozijai, parazitinėms nuotėkio srovėms ir elektros trumpiesiems jungimams.

Mūsų sukurti PCBA sprendimai yra specialiai sukurti taip, kad atlaikytų šiuos rimtus aplinkos veiksnius, užtikrinant patikimą 3 metų produkto gyvavimo ciklą.

Pagrindo rizikos mažinimas

Būtini įtaisyti sertifikatai: visi vandens siūlų PCBA gaminiai atitinka pasauliniu mastu privalomus prietaisų reglamentus: IEC 60335-1 (buitinių prietaisų sauga), UL 60730-1 (automatiniai elektros valdikliai), IPX4/IPX7 minimalios patekimo apsaugos ir REACH / RoHS atsparumo cheminei aplinkai standartus.

Pagrindo laminato pasirinkimas ir varinė architektūra

Pagrindo laminato pasirinkimas lemia ilgalaikį PCBA vientisumą nuolat veikiant drėgmei. Standartinis FR-4 lengvai sugeria vandens garus per neapdorotus supjaustytus lentos kraštus ir padengtus statinėmis, todėl per 12 mėnesių įvyksta katastrofiški laidžiojo anodinio gijų (CAF) trumpieji jungimai.

Palyginti laminato klasės

• Standartas FR-4: vandens sugėrimas 0,10%–0,20%, TG 130°C–140°C. Tinka tik sausoms vietoms. Venkite naudoti vandens siūlą, nes tai sukelia greitą CAF gedimą.

• Aukštas TG FR-4 [Mūsų pagrindinis pasirinkimas]: vandens sugėrimas 0,08%–0,12%, TG 170 °C. Idealus pasirinkimas drėgniems, su pertrūkiais drėgniems profiliams.

• Be halogenų High TG FR-4 [Rekomenduojama]: vandens sugėrimas 0,05%–0,08%, TG 150°C. Ekologiška konstrukcija su puikiu atsparumu drėgmei.

• Poliimidas: vandens sugėrimas 0,02%–0,04%, TG 250°C. Aukščiausios kokybės pasirinkimas nuolatiniam drėgnam poveikiui arba standžioms lankstumo zonoms.

Vario svorio ir dengimo specifikacijos

• Išorinis vario sluoksnis: mažiausiai 1 uncija (35 µm), kad būtų užtikrinta optimizuota antikorozinė riba.

• Vidinis vario sluoksnis: mažiausiai 0,5 uncijos (18 µm), kad būtų užtikrintas signalo vientisumas nuo vidinių variklio trukdžių.

• Padengtos kiaurymės (PTH): mažiausiai 25 µm vario dangos storis statinių viduje, kad susidarytų hermetiškas, sandarus drėgmės sandariklis.

• Paviršiaus apdaila: griežtai naudojamas ENIG (beelektrinio nikelio panardinimo auksas). Mes visiškai uždraudžiame HASL (karšto oro lydmetalio išlyginimą) vandens siūlų PCBA, nes atviras alavo ir švino lydinys burnos skalavimo skysčio garuose korozuoja per 90 dienų.

Sluoksnių sudėjimas ir mechaninis dizainas

Atsižvelgdami į jūsų gaminio architektūrą, pristatome pritaikytas daugiasluoksnes konfigūracijas, skirtas kovoti su aukšto dažnio siurblio triukšmu (EMI) ir struktūriniais atstumo apribojimais:

• Pagrindinė pakopa (tik mygtukas ir siurblys): sukurta ant optimizuoto 2 sluoksnių High TG FR-4 substrato, subalansuojant ekonomišką efektyvumą ir aukštos kokybės pramoninę apsaugą nuo drėgmės.

• Išmanusis / aukščiausios kokybės lygis (slėgio jutiklis, LCD / LED ekranas, „Bluetooth“, USB-C greitasis įkrovimas): sukurta naudojant 4 sluoksnių kaupimą. Dvi vidinės kietos įžeminimo plokštės apsaugo jautrius MCU signalus iš siurblio EMF ir veikia kaip galutinis fizinis blokas nuo vidinės drėgmės difuzijos.

Storis ir standus-lankstus integravimas

• 1,0 mm Storis: Sukurta kompaktiškoms, ergonomiškoms rankenoms, kurioms reikalingas konstrukcinis judrumas ir atsparumas kritimui.

• 1,6 mm Storis: Skirtas stalviršio bazinėms stotims; siūlo maksimalų standumą ir mažiausią natūralų vandens garų difuzijos greitį.

• Rigid-Flex PCB specializacija: itin kompaktiškoms rankenoms palaikome standžią lanksčią konstrukciją, kai akumuliatorius jungiamas per lanksčią poliimido uodegą, apsaugotą dangteliu. Tai pašalina gedimus linkusius laidus ir žymiai pagerina bendrą agregato IPX reitingą.

Dviguba apsauga: Konformali danga ir komponentų sandarinimas

Robotic Selective Conformal Coating

Net ir geriausiam pagrindui reikalingas hermetiškas paviršius, kad atlaikytų kasdienę vonios drėgmę.

• Tikslus kelių ašių automatinis purškimas: mūsų automatizuotos robotų linijos padengia vienodą apsauginį sluoksnį ir tiksliai užmaskuoja sritis, kurios turi likti nepadengtos, pvz., C tipo prievadus, akumuliatoriaus kontaktus ir garsinio signalo prievadus.

• UV patikra naudojant 0,1 % fluorescencinių dažų: Specialūs UV indikatoriniai dažai įmaišomi į dangą, todėl didelės spartos optiniai automatiniai skaitytuvai gali patikrinti vienodą minimalų 25 µm storį be skylučių tarpų.

Komponento lygio sąsajos sandarinimo specifikacijos

1. USB-C prievadas: su silikonine suspaudimo tarpine ir guminiu dangteliu, užtikrinančiu IPX4 sandarumą, kai prievadas uždarytas.

2. Lytėjimo jungikliai: perforuoti su tvirtu guminiu gaubtu virš kupolo, kad pasiektų IPX5 lokalizuotą apsaugą nuo patekimo.

3. Siurblio jungtis: visiškai uždara epoksidiniu mišiniu, kad būtų užtikrinta visa IPX7 laikina apsauga nuo panardinimo.

4. Įkrovimo kontaktiniai kaiščiai (Pogo Pins): griežtai nurodyti su 30 µ colių minimaliu sunkiu paauksuotu (kietuoju auksu) ir sandarinimo žiedo sandarikliais. Standartiniai nikeliuoti kaiščiai sugenda ir sugenda per 6 mėnesius nuo kasdieninio įkrovimo šlapiame vonios kambaryje. Mūsų sunkūs auksiniai skirtukai atlaiko 20 000 šlapio prijungimo ciklų be kontaktinio atsparumo sumažėjimo.

Griežtas gamybos kokybės tikrinimo srautas

Kiekviena pagaminta Unixplore vandens flosser PCBA partija prieš išsiunčiant turi praeiti intensyvius drėgmės modeliavimo kokybės patikrinimus:

1. Drėgmė Aplinkos mirkymas: 48 valandos esant 40°C ir 93 % santykiniam drėgniui (nekondensuojantis). Tinkamumo kriterijai: Nėra matomos oksidacijos; Izoliacijos varža (IR > 10 MΩ) tarp bet kurių dviejų tinklų.

2. IPX4 vandens purškimo testas: 10 minučių nepertraukiamo svyruojančio kelių kampų vamzdžio purškimo, siekiant patikrinti, ar po dangos sluoksniais nepatenka skysčio.

3. Aukštos įtampos izoliacijos patikrinimas: 500 V DC įjungimas tarp pirminių akumuliatoriaus gnybtų ir įžeminimo plokštės, kad būtų patvirtinta, kad IR > 50 MΩ po drėgmės sugėrimo.

4. Funkcinis patikrinimas po streso: viso ciklo siurblio įjungimas esant apkrovai. Nulinis mikrovaldiklio (MCU) nustatymas iš naujo, laiko trūkčiojimas arba klaidingas paleidimas yra toleruojami.

Inžinerijos DUK ir techniniai trumpiniai

Ar galiu naudoti standartinį FR-4 vandens siūlų PCBA, jei padengiu storą konforminės dangos sluoksnį, kad sumažinčiau išlaidas?

A: Visiškai ne. Tai yra įprastas gamybos spąstai, dėl kurio gaunami dideli lauko grąžinimo rodikliai. Konforminė danga negali užsandarinti trijų svarbių takų:

1. Nepadengtos statinės: Vandens garai patenka į šonus į standartinio FR-4 stiklo pluošto pynimą kapiliariniu būdu ir iš apačios pasiekia komponentų pagalvėles. Po pakartotinių drėgmės ciklų susidaro balti laidžios druskos likučiai, jungiantys komponentus.

2. Išfrezuoti kraštai (kraštų ištraukimas): lentos frezavimas palieka neapdorotus laminato kraštus. Dėl paviršiaus įtempimo dangos atsitraukia nuo aštrių kampų, paliekant 0,5 mm mikrotarpelius, kur patenka vonios garai.

3. Komponento apatinės pusės: danga dengia išorinį apvalkalą, bet negali puikiai prasiskverbti po žemo profilio SMT kondensatoriais ir rezistoriais. Sulaikyta drėgmė hidrolizuoja srauto likučius, sukurdama joninį užterštumą, dėl kurio siurblys paleidžiamas spontaniškai, neskubėdamas.

   Mūsų sprendimas: Aukštas TG FR-4 su ENIG ir briaunų epoksidiniu dozavimu užtikrina trijų sluoksnių apsaugą, kuri lengvai išlaiko 3 metus esant 95 % santykiniam drėgniui.

Jūsų raktų EMS partneris: Unixplore Electronics

Renkantis vandens siūlų PCBA tiekėją, labai svarbus ilgalaikis inžinerinis patikimumas ir griežta kokybės kontrolė. „Unixplore Electronics“ suteikia pažangias galimybes ir pramoninę infrastruktūrą, kad jūsų dizainas būtų sklandžiai įgyvendintas:

l Vieno langelio „Iki rakto“ EMS paslaugos: valdome visą jūsų gaminio gyvavimo ciklą – nuo ​​schemos optimizavimo ir komponentų DFM peržiūros iki pasaulinio dalių pirkimo, SMT ir DIP surinkimo, programinės įrangos programavimo, funkcinio testavimo (FCT), automatizuoto konforminio dengimo, galutinio dėžutės kūrimo ir specializuotos pakuotės.

l Sertifikuoti kokybės standartai: visa mūsų gamybos ekosistema yra sertifikuota pagal ISO 9001:2015, o visa elektroninio surinkimo praktika griežtai atitinka tarptautinį IPC-A-610E standartą, todėl pašalinama šaltųjų litavimo jungčių arba komponentų nesutapimo rizika.

l Išplėstinė vidaus gamybos galia: valdome daugiau nei 3000 kvadratinių metrų antistatinę gamyklą, kurią remia 20 MTTP ir procesų inžinierių. Mūsų įrenginio funkcijos:

1. 6 didelės spartos Yamaha SMT gamybos linijos

2. 4 tikslios DIP surinkimo linijos su banginiu litavimu

3. 2 specializuoti įsidegimo / senėjimo bandymų kambariai

4. 2 aukštos ir žemos temperatūros kintamos drėgnos šilumos bandymo kameros, užtikrinančios, kad visi aplinkosaugos patvirtinimo testai būtų atliekami visapusiškai įmonės viduje.

l Lankstus užsakymo mastelis (be MOQ): mūsų judrios gamybos sistemos yra optimizuotos, kad palaikytų jūsų augimą. Mes laikomės griežtos minimalaus užsakymo kiekio (be MOQ) politikos, leidžiančios mums atlikti greitus prototipų bandymus, nedidelius bandomuosius paleidimus ir didelius masinės gamybos kiekius su tuo pačiu elitiniu tikslumu.

l Pasaulinis pasiekiamumas ir komunikacija: Mūsų tarptautinė techninio pardavimo komanda laisvai kalba anglų, prancūzų, rusų ir arabų kalbomis. Turėdami didelę patirtį aptarnaujant aukščiausios klasės rinkas, įskaitant Vakarų Europą (35 %), Šiaurės Ameriką (20 %) ir Okeaniją (20 %), puikiai suprantame asmens priežiūros elektroninės saugos atitikties standartus visame pasaulyje.

Susisiekite su mumis šiandien: Siųskite savo individualų vandens siūlų PCB dizainą, BOM sąrašą arba DFM užklausas mūsų inžinerijos skyriui. Mūsų komanda per 24 valandas pateiks išsamią gamybos analizę ir optimizuotą galutinį pasiūlymą.
