Gedimų analizė ir trikčių šalinimas PCBA apdorojime

PCBA (Spausdintos plokštės komplektas) Apdorojimas, gedimų analizė ir trikčių šalinimas yra pagrindinės nuorodos, siekiant užtikrinti produkto kokybę ir gamybos efektyvumą. Sistemingai nustatant ir sprendžiant gedimus, produkto patikimumas gali būti pagerintas ir gamybos išlaidas galima sumažinti. Šiame straipsnyje bus nagrinėjami bendros gedimų tipai, analizės metodai ir trikčių šalinimo strategijos PCBA apdorojimo metu, siekiant padėti įmonėms pagerinti gamybos kokybę ir efektyvumą.

Bendri gedimų tipai

1. Litavimo defektai

Litavimo defektai yra dažniausios PCBA apdorojimo problemos, įskaitant šaltą litavimą, šaltą litavimą, litavimo tiltus ir trūkstamus litavimo jungtis. Šaltas litavimas pasireiškia kaip blogas litavimo jungčių kontaktas, todėl nestabilus elektros signalo perdavimas; Lydymo tiltai nurodo litavimo, tekančio į sritis, kurios neturėtų būti sujungtos, sudaro trumpąjį jungimą; Trūkstamos litavimo jungtys nurodo litavimo jungtis, kurios nėra visiškai suformuotos, todėl susiduria su atviros grandinės problemomis.

2. Atidarykite grandinės plokštės grandinę

Atidaryti grandinės problemas nurodo tai, kad kai kurios linijos ar litavimo jungtys grandinės plokštės linijose nėra patikimas elektrinis jungtis. Įprastos priežastys yra blogas litavimas, pažeisti PCB substratai ir projektavimo klaidos.

3. Trumpo jungimo problemos

Trumpojo jungimo problemos nurodo atsitiktinį dviejų ar daugiau grandinės dalių kontaktą ant plokštės plokštės, kurios neturėtų būti sujungtos, todėl atsiranda nenormalus srovės srautas, kuris gali sugadinti grandinės plokštę ar komponentus. Įprastos priežastys yra lydmetalio perpildymas, vario vielos trumpinimas arba atsitiktinis kontaktas, kurį sukelia teršalai.

Gedimų analizės metodas

1. Vaizdinis patikrinimas

Naudojant mikroskopą ar didelio magnizavimo kamerą, skirtą vaizdinei apžiūrai, galima aptikti litavimo jungties defektus, atviras grandines ir trumpas jungtis. Išsamus vizualinis grandinės plokštės patikrinimas gali greitai nustatyti akivaizdžius trūkumus.

Patikrinkite litavimo jungtis: stebėkite litavimo jungčių formą ir sujungimo būklę, kad patvirtintumėte, ar yra klaidingas litavimo jungtis, ar šaltas litavimo jungtis.

Patikrinkite grandinę: patikrinkite, ar grandinės plokštės grandinė yra nepažeista ir ar yra atvira grandinė, ar trumpas jungimas.

Įdiegimo strategija: reguliariai atlikite vaizdinius patikrinimus, suraskite ir įrašykite problemas ir laiku imkite taisymo priemones.

2. Elektros bandymai

Elektros bandymai apima funkcinius bandymus, tęstinumo bandymus ir izoliacijos bandymus, kurie gali aptikti tikrąją darbo būklę ir elektros jungtį.

Funkcinis testavimas: Atlikite funkcinius bandymus po surinkimo, kad patvirtintumėte, ar grandinės plokštė veikia tinkamai pagal projektavimo reikalavimus.

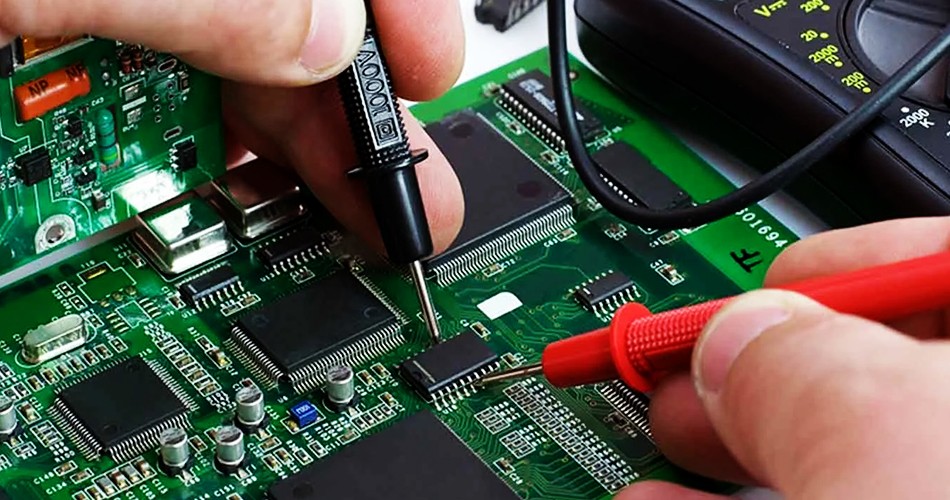

Tęstinumo testavimas: Norėdami patikrinti, ar yra atviros grandinės problema, naudokite daugialypį grandinės plokštės prijungimo taškus patikrinti.

Izoliacijos bandymas: Išbandykite grandinės plokštės izoliacijos efektyvumą, kad įsitikintumėte, jog įvairiose plokštės dalyse nėra atsitiktinio trumpo jungimo.

Įgyvendinimo strategija: atlikite sistemingus elektrinius bandymus gamybos metu ir po jo, kad laiku nustatytumėte ir išspręstumėte problemas.

3. Rentgeno tikrinimas

Rentgeno tikrinimas yra veiksmingas paslėptų defektų aptikimo būdas, ypač norint aptikti litavimo sąnario problemas, kurių nėra lengva tiesiogiai stebėti, pavyzdžiui, BGA (rutulinio tinklo masyvas).

Patikrinkite litavimo jungtis: patikrinkite BGA litavimo jungčių litavimo kokybę per rentgeno patikrinimą, kad patvirtintumėte, ar yra šaltų litavimo jungčių, ar litavimo tiltų.

Aptikkite vidinę struktūrą: patikrinkite vidinę PCB struktūrą, kad nustatytumėte galimas trumpas jungtis arba atviras grandines.

Įdiegimo strategija: sukonfigūruokite rentgeno tikrinimo įrangą, kad galėtumėte reguliariai ir pastebėti vidinius patikrinimus, kad užtikrintumėte litavimo kokybę.

Trikčių šalinimo strategija

1. Pakartotinis sustojimas

Norint litavimo defektams, tokiems kaip šaltas litavimo jungtis, šaltų litavimo jungčių ir trūkstamų litavimo jungčių, paprastai reikalingas pakartotinis išsaugojimas. Užtikrinkite litavimo proceso teisingumą ir sureguliuokite litavimo parametrus, kad gautumėte gerų litavimo rezultatų.

Nuvalykite paviršių: prieš pakartotinai sustojdami išvalykite litavimo paviršių, kad pašalintumėte oksidus ir teršalus.

Sureguliuokite litavimo parametrus: sureguliuokite temperatūrą, laiką ir litavimo kiekį pagal litavimo reikalavimus, kad užtikrintumėte litavimo kokybę.

Įdiegimo strategija: Litavimo defektų litavimui iš naujo suvirinkite ir patikrinkite litavimo jungtis, kad įsitikintumėte, jog litavimo kokybė atitinka standartus.

2. Pakeiskite pažeistas dalis

Kalbant apie komponentų pažeidimus, tokias kaip atviros grandinės ir trumposios jungtys, paprastai būtina pakeisti pažeistas dalis. Įsitikinkite, kad pakeistos dalys atitinka projektavimo reikalavimus ir atlieka litavimą.

Identifikuokite pažeistas dalis: per elektrinius bandymus ir vizualinį patikrinimą nustatykite pažeistas dalis.

Pakeiskite: Pakeiskite pažeistas dalis ir iš naujo suvirinkite bei atlikite funkcinius bandymus.

Įdiegimo strategija: Pakeiskite pažeistas dalis ir įsitikinkite, kad naujų dalių kokybė atitinka reikalavimus.

3. Pataisykite PCB substratą

PCB substrato pažeidimo problemoms, tokioms kaip įtrūkimai ar tarpsluoksnių lupimas, gali būti naudojamos PCB taisymo technologijos, tokios kaip grandinės taisymas ir substrato armatūra.

Remonto grandinės: naudokite laidžius klijus arba laidžią vielą, kad suremontuotumėte pažeistas grandines.

Stiprinimo substratai: sustiprinkite substratą, kad sumažintumėte fizinės žalos riziką.

Įgyvendinimo strategija: PCB substratų taisymas ir užtikrinkite, kad suremontuoti substratai atitiktų naudojimo reikalavimus.

Santrauka

ĮPCBA apdorojimas, gedimų analizė ir trikčių šalinimas yra pagrindinės nuorodos, užtikrinančios produkto kokybę. Nustatant įprastus gedimų tipus, sisteminius gedimų analizės metodus ir veiksmingas trikčių šalinimo strategijas, galima pagerinti produktų derliaus greitį ir gamybos sąnaudas sumažinti. Reguliarus vaizdinis patikrinimas, elektros bandymai ir rentgeno tikrinimas gali padėti pagerinti gamybos kokybę ir įmonių konkurencingumą laiku atrasti ir spręsti problemas.
