Įprasti litavimo defektai ir sprendimai PCBA apdorojime

PCBA apdorojimas (Spausdintos plokštės komplektas) yra svarbi elektroninės gaminių gamybos dalis, o litavimo kokybė daro tiesioginę įtaką produkto patikimumui ir našumui. Įprasti litavimo proceso defektai yra litavimo sąnario įtrūkimas, tiltas ir šaltas litavimas. Šiame straipsnyje bus nagrinėjamos įprastų PCBA apdorojimo litavimo defektų priežastys ir pateikiami atitinkami sprendimai.

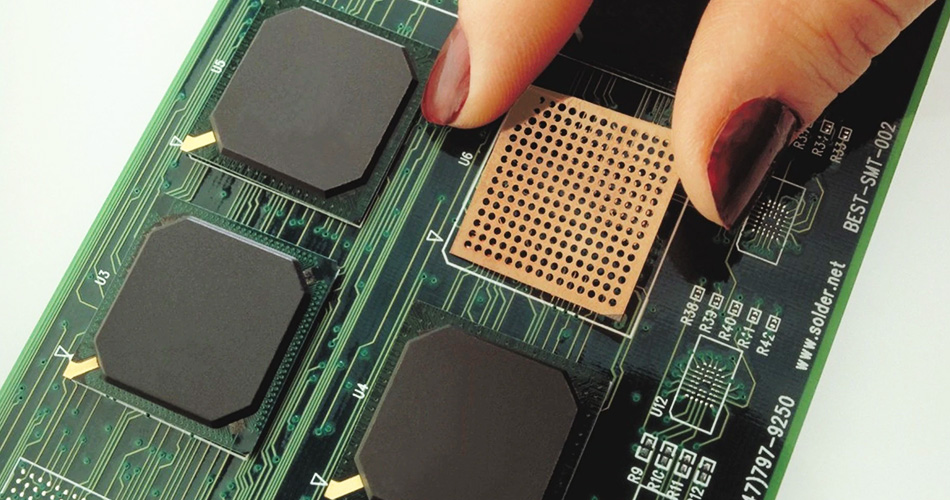

1. Soldymo sąnario krekingas

1. Priežastis analizė

Lydymo jungties įtrūkimas reiškia litavimo jungties įtrūkimą litavimo dalyje po aušinimo, kurį paprastai sukelia šios priežastys:

Sunkūs temperatūros pokyčiai: Temperatūra per greitai keičiasi litavimo proceso metu, todėl litavimo sąnaryje atsiranda koncentruotas šiluminis įtempis ir įtrūkimai po aušinimo.

Netinkamas lydmetalio pasirinkimas: Naudojamas litavimo priemonė nėra pakankamai stipri, kad atlaikytų susitraukimo įtempį, kai litavimo jungtis atvėsina.

Substrato medžiagos problema: substrato medžiagos ir lydmetalio šiluminio išsiplėtimo koeficientas yra per daug skirtingas, todėl leidžiamas jungtis.

2. Sprendimas

Kalbant apie litavimo sąnario įtrūkimo problemą, galima priimti šiuos sprendimus:

Valdymo litavimo temperatūra: naudokite pagrįstą litavimo temperatūros kreivę, kad išvengtumėte per greitų temperatūros pokyčių ir sumažintumėte litavimo jungties šiluminį įtempį.

Pasirinkite tinkamą lydmetalį: naudokite aukšto stiprumo lydmetalę, atitinkančią substrato medžiagos šiluminio išsiplėtimo koeficientą, kad padidintumėte litavimo jungties atsparumą įtrūkimui.

Optimizuokite substrato medžiagą: Pasirinkite substrato medžiagą su šiluminio išsiplėtimo koeficientu, kuris atitinka litavimą, kad sumažintumėte litavimo jungties šiluminį įtempį.

2. Lydmetalio tiltas

1. Priežastis analizė

Lydmetalio tiltas reiškia perteklinį lydmetalio perteklių tarp gretimų litavimo jungčių, sudarant tilto trumpojo jungimo, kurį paprastai sukelia šios priežastys:

Per daug litavimo: litavimo proceso metu naudojamas per daug litavimo, todėl litavimo perteklius sudaro tiltą tarp gretimų litavimo jungčių.

Per aukšta litavimo temperatūra: Per aukšta litavimo temperatūra padidina litavimo skystį, kuris lengvai sudaro tiltą tarp gretimų litavimo jungčių.

Spausdinimo šablono problema: nepagrįstas spausdinimo šablono atidarymo dizainas sukelia per didelį litavimo nusėdimą.

2. Sprendimas

Soldmeno tilto problemai galima priimti šiuos sprendimus:

Valdykite litavimo kiekį: pagrįstai valdykite litavimo kiekį, naudojamą užtikrinant, kad kiekvieno litavimo jungties litavimo kiekis būtų tinkamas, kad būtų išvengta litavimo pertekliaus, sudarančio tiltą.

Sureguliuokite litavimo temperatūrą: Naudokite tinkamą litavimo temperatūrą, kad sumažintumėte lydmetalio sklandumą ir išvengtumėte tilto susidarymo.

Optimizuokite spausdinimo šabloną: Projektuokite pagrįstus spausdinimo šablonų angas, kad užtikrintumėte vienodą litavimo nusėdimą ir sumažintumėte litavimo perteklių.

Iii. Šaltos litavimo jungtys

1. Priežastis analizė

Šaltos litavimo sąnariai nurodo litavimo jungtis, kurios atrodo geros, tačiau iš tikrųjų yra prastos kontakto, todėl atsiranda nestabilus elektrinis veikimas. Paprastai tai lemia šios priežastys:

Lydmetalis nėra visiškai ištirpęs: litavimo temperatūra yra nepakankama, todėl neužbaigta lydmetalio tirpimas ir blogas kontaktas su trinkelėmis ir komponentų kaiščiais.

Nepakankamas litavimo laikas: litavimo laikas yra per trumpas, o litavimo priemonė nesugeba visiškai įsiskverbti į padėkliuko ir komponentų kaiščius, todėl susidaro šalti litavimo jungtys.

Oksidų buvimas: oksidai yra ant padėklo ir komponentų kaiščių paviršiuje, paveikdami litavimo drėkinimą ir kontaktą.

2. Sprendimas

Kalbant apie šaltų litavimo sąnarių problemą, galima paimti šiuos sprendimus:

Padidinkite litavimo temperatūrą: Įsitikinkite, kad litavimo temperatūra yra pakankamai aukšta, kad būtų galima visiškai ištirpinti litavimą ir padidinti litavimo jungties kontaktinę plotą.

Pailginkite litavimo laiką: Tinkamai pailginkite litavimo laiką, kad litavėjas galėtų visiškai įsiskverbti į trinkeles ir komponentus, kad būtų užtikrintas geras kontaktas.

Nuvalykite litavimo paviršių: prieš litavimą išvalykite oksidus ant trinkelių ir komponentų kaiščių paviršiaus ir užtikrinkite, kad lydmetalis galėtų visiškai įsiskverbti ir liesti.

Iv. Lydymo jungčių poros

1. Priežastis analizė

Lydymo jungčių poros nurodo burbuliukus litavimo jungčių viduje arba ant jo, kuriuos paprastai sukelia šios priežastys:

Lydmetalio priemaišos: Lydmetalyje yra priemaišų ar dujų, kurios sudaro poras litavimo proceso metu.

Didelė litavimo aplinkos drėgmė: Lydavimo aplinkoje drėgmė yra didelė, litavimo priemonė yra drėgna, o litavimo proceso metu susidaro dujos, sudarančios poras.

Padėklas nėra visiškai išvalytas: ant padėklo paviršiaus yra priemaišų ar teršalų, kurie turi įtakos litavimo ir sudaro porų sklandumui.

2. Sprendimas

Soldalingo sąnarių porų problemai galima imtis šių sprendimų:

Norėdami sumažinti porų formavimąsi, naudokite didelio grynumo lydmetalį: Pasirinkite didelio grynumo, mažo kiekio lydmetalio.

Kontroliuokite litavimo aplinkos drėgmę: išlaikykite tinkamą drėgmę litavimo aplinkoje, kad litavėjas negalėtų drėgti ir sumažinti porų susidarymą.

Nuvalykite padėkliuką: Prieš litavimą, visiškai išvalykite priemaišas ir teršalus ant padėklo paviršiaus, kad užtikrintumėte sklandumą ir gerą litavimo kontaktą.

Išvada

ĮPCBA apdorojimas, įprasti litavimo defektai, tokie kaip litavimo sąnario įtrūkimai, litavimo sujungimas, šalti litavimo jungtys ir litavimo jungtinės poros turės įtakos produkto kokybei ir patikimumui. Suprantant šių defektų priežastis ir vartojant atitinkamus sprendimus, PCBA apdorojimo litavimo kokybę galima efektyviai pagerinti, kad būtų užtikrintas produkto stabilumas ir saugumas. Nuolat tobulėjant technologijoms ir optimizuojant procesus, bus dar labiau pagerinta PCBA apdorojimo litavimo kokybė, suteikianti tvirtą garantiją elektroninių produktų patikimumui ir našumui.
