Išplėstinė aptikimo technologija PCBA apdorojime

PCBA apdorojime (Spausdintos plokštės komplektas) Aptikimo technologija yra labai svarbi siekiant užtikrinti produkto kokybę ir našumą. Nuolat tobulėjant technologijoms, PCBA apdorojimo procese taikomos vis labiau pažengusios aptikimo technologijos, siekiant pagerinti aptikimo tikslumą, efektyvumą ir patikimumą. Šiame straipsnyje bus nagrinėjamos kelios bendros pažangios aptikimo technologijos ir jų programos PCBA apdorojime.

I. Automatinis optinis patikrinimas (AOI)

1. AOI technologijos apžvalga

Automatinis optinis patikrinimas (AOI) yra technologija, kuri naudoja vaizdinę sistemą automatiškai aptikti grandinių plokštės ir yra plačiai naudojama PCBA apdorojime.

Darbo principas: AOI sistema nuskaito grandinės plokštę per aukštos skiriamosios gebos kamerą, užfiksuoja vaizdą ir palygina jį su iš anksto nustatytu standartu, kad būtų galima nustatyti defektus ir blogus taškus.

Aptikimo turinys: AOI gali aptikti tokias problemas kaip litavimo sąnario kokybė, komponento vieta, trūkstami komponentai ir trumpieji junginiai.

2. AOI pranašumai

AOI technologija yra greita, tiksli ir bekontaktė, o tai gali žymiai pagerinti aptikimo efektyvumą.

Pagerinkite gamybos efektyvumą: Automatizuotas aptikimas sumažina rankinio aptikimo laiką ir pagerina gamybos efektyvumą.

Didelis tikslumas: Didelės skiriamosios gebos vaizdai ir intelektualūs algoritmai gali tiksliai nustatyti mažus defektus ir sumažinti klaidingų aptikimo greitį.

Ii. Rentgeno spindulių aptikimas (rentgeno spindulys)

1. Rentgeno technologijos apžvalga

Rentgeno spindulių aptikimas (rentgeno spindulys) yra aptikimo technologija, kuri naudoja rentgeno spindulius, kad pamatytų vidinę grandinės plokštės struktūrą, tinkančią sudėtingoms PCBA aptikimo užduotims.

Darbo principas: rentgeno spinduliai prasiskverbia į grandinės plokštę, kad susidarytų vidinės struktūros vaizdas, o vidiniai defektai, tokie kaip blogas litavimo ir trumposios jungtys, aptinkami analizuojant vaizdą.

Taikymo diapazonas: rentgeno spindulių aptikimas yra ypač tinkamas aptikti paviršiaus tvirtinimo komponentus, tokius kaip BGA (rutulio tinklelio masyvas) ir CSP (lustų skalės paketas).

2. Rentgeno spindulių aptikimo pranašumai

Rentgeno aptikimo technologija gali pateikti išsamius ir išsamius vidinius patikrinimus ir yra tinkama aptikti paslėptus defektus.

Paslėptų defektų atskleidimas: jis gali aptikti nematomus vidinius defektus, tokius kaip šalto litavimo jungtys ir alavo granulės, kad užtikrintų bendrą produkto patikimumą.

Neardomieji bandymai: Neardomus grandinių plokščių bandymas neturi įtakos produkto vientisumui.

Iii. Infraraudonųjų spindulių šiluminis vaizdas

1. Infraraudonųjų spindulių šiluminio vaizdo technologijos apžvalga

Infraraudonųjų spindulių šiluminio vaizdo aptikime naudojamos infraraudonųjų spindulių kameros, kad būtų galima užfiksuoti grandinės plokštės temperatūros pasiskirstymo vaizdą, kad būtų galima aptikti galimas perkaitimo ar šiluminio gedimo problemas.

Darbo principas: infraraudonųjų spindulių kamera užfiksuoja infraraudonųjų spindulių spinduliuotę ant plokštės paviršiaus, paverčia ją temperatūros vaizdu ir identifikuoja anomalijas analizuodamas šiluminį vaizdą.

Taikymo apimtis: Tinka aptikti šilumines anomalijas, perkaitimo sritis ir energijos valdymo problemas grandinėse.

2. Infraraudonųjų spindulių šiluminio vaizdo aptikimo pranašumai

Infraraudonųjų spindulių šiluminio vaizdo technologija gali stebėti grandinės plokštės temperatūros pokyčius realiuoju laiku ir pateikti vertingą informaciją apie gedimus diagnozę.

Aptikimas realiuoju laiku: realiu laiku jis gali stebėti grandinės plokštės temperatūrą ir laiku nustatyti galimas perkaitimo problemas.

Nekontaktinis aptikimas: jis naudoja nekontaktinį aptikimą, kad išvengtų fizinio trukdžių grandinės plokštės.

Iv. Elektros bandymai (IRT)

1. IRT technologijos apžvalga

Elektros bandymai (bandymas grandinėje, IRT) yra bandymo technologija, skirta aptikti grandinių plokščių funkcionalumą ir jungiamumą. Grandinės plokštė yra tikrinama per elektrinius signalus.

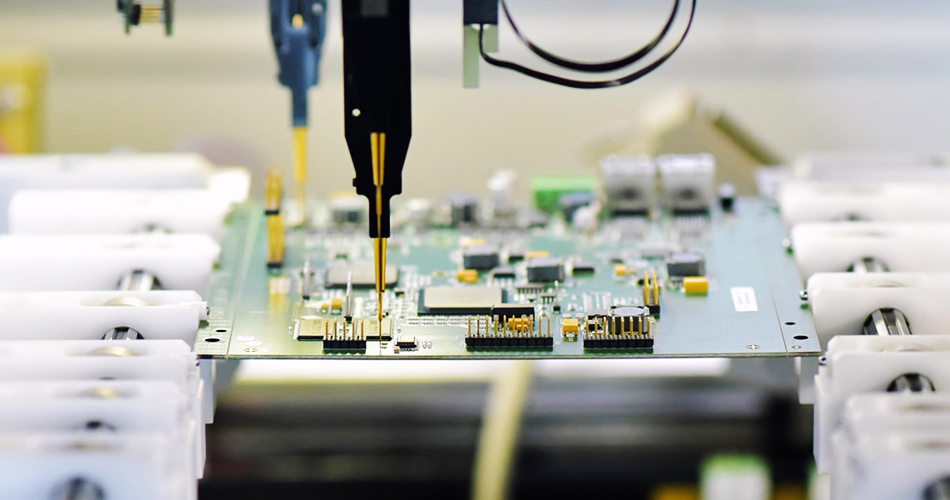

Darbo principas: IRT naudoja bandomuosius zondus, kad prisijungtų prie grandinės plokštės bandymo taškų, taiko elektrinius signalus ir matuoja atsakymą, kad patikrintų grandinės elektrinį efektyvumą ir ryšį.

Aptikimo turinys: galima aptikti trumpojo jungimo, atviros grandinės, komponento vertės neatitikimo ir litavimo problemų.

2. IRT pranašumai

IRT technologija gamybos proceso metu gali atlikti išsamius elektros veikimo bandymus, kad būtų užtikrintas grandinės plokštės funkcionalumas ir patikimumas.

Išsamus testas: išsamiai išbandykite įvairius grandinės plokštės elektrinius parametrus, kad užtikrintumėte produkto funkcionalumą.

Didelis efektyvumas: Automatizuotas bandymo procesas pagerina bandymo efektyvumą ir sumažina rankinę intervenciją.

V. Funkcinis testas

1. Funkcinio testo apžvalga

Funkcinis testasyra PCBA testas faktinėmis darbo sąlygomis, siekiant užtikrinti, kad įvairios jo funkcijos atitiktų projektavimo reikalavimus.

Darbo principas: Įdėkite PCBA į imituojamą darbo aplinką ir patikrinkite jo funkcijas bei našumą vykdydami iš anksto nustatytą funkcinio bandymo programą.

Taikymo apimtis: taikoma tikrinant faktinę PCBA darbo būseną ir funkcijas ir įvertinant jo veikimą faktinėse programose.

2. Funkcinio testo pranašumai

Funkcinis testas gali modeliuoti realias darbo sąlygas ir pateikti bandymo rezultatus, esančius arčiausiai tikrosios naudojimo aplinkos.

Tikrosios aplinkos testas: išbandykite realiomis darbo sąlygomis, kad būtų užtikrintas PCBA veikimas faktiškai.

Problemos atradimas: jis gali atrasti funkcines problemas ir užtikrinti produkto patikimumą ir stabilumą.

Išvada

ĮPCBA apdorojimas, Pažangios aptikimo technologijos naudojimas yra svarbi priemonė produkto kokybei ir našumui užtikrinti. Pristatant tokias technologijas kaip automatinis optinis patikrinimas (AOI), rentgeno tikrinimas, infraraudonųjų spindulių šiluminio vaizdo patikrinimas, elektros bandymai (IRT) ir funkciniai bandymai, įmonės gali pagerinti aptikimo tikslumą, efektyvumą ir patikimumą. Ateityje, nuolat tobulėjant technologijoms, šios aptikimo technologijos toliau plėtos ir dar labiau pagerins bendrą PCBA apdorojimo kokybę ir gamybos efektyvumą.
