Kodėl patikimai sodinamajai šviesai PCBA reikalingas tikslus šilumos valdymas ir spektrinė kontrolė, kad būtų galima nuolat dirbti sodininkystės srityje?

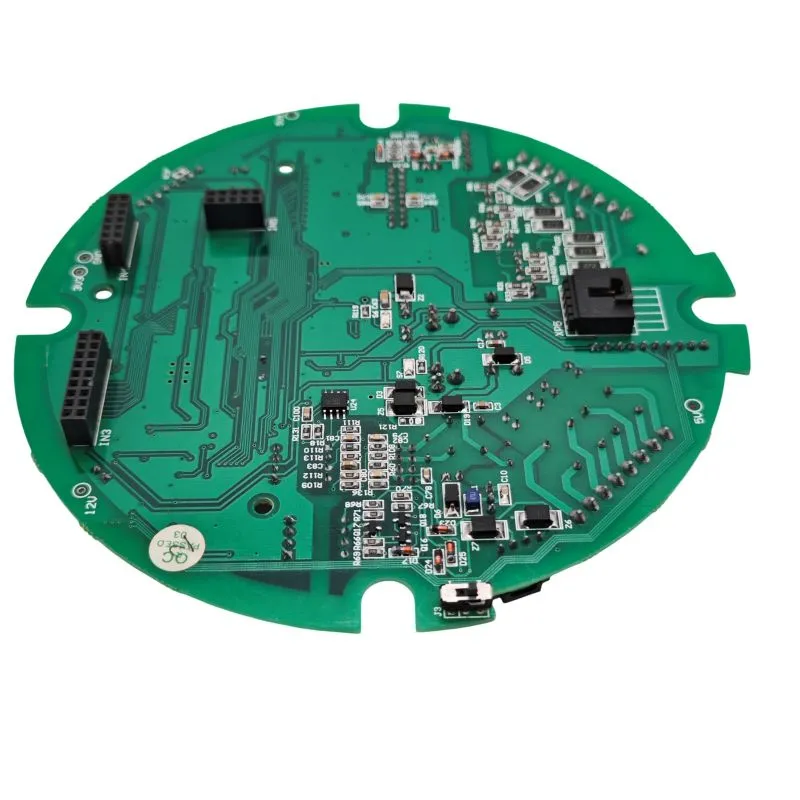

Sodininkystės LED šviestuvai veikia ekstremaliomis sąlygomis: 12-16 valandų nuolatinio naudojimo kasdien, didelė drėgmė ir didelis šiluminis įtempis. TheSodinimo šviesos PCBAišUnixplore elektronikaSukurtas taip, kad atitiktų šiuos reikalavimus, nes yra pažangus šilumos išsklaidymas, tikslus srovės reguliavimas ir bangos ilgio tikslus spektro valdymas. Šiame straipsnyje nagrinėjami svarbūs projektavimo aspektai, įskaitant medžiagų pasirinkimą, vario svorio apskaičiavimą, tvarkyklės topologiją ir aplinkos apsaugą – pateikiamos praktinės gairės inžinieriams ir augintojams, ieškantiems patikimų, ilgaamžių LED apšvietimo sprendimų.

Kodėl sodinant lengvą PCBA našumą tiesiogiai veikia pasėlių derlius ir energijos vartojimo efektyvumas?

Sodininkystės apšvietime PCBA yra ne tik komponentas, bet ir visos įrangos pagrindas. Skirtingai nei bendras apšvietimas, augalų augimo lemputės turi itin tiksliai skleisti tam tikrus bangos ilgius (raudoną žydėjimui, mėlyną vegetatyviniam augimui) ir nuolat veikti 12–16 valandų per dieną. Bet koks PCBA gedimas – dėl perkaitimo, srovės disbalanso ar drėgmės patekimo – gali lemti derliaus praradimą, energijos švaistymą ir brangų prastovą.

Unixplore elektronikasuteikia daugiau nei dešimtmetį sutartinės gamybos patirtį kuriant ir gaminant sodinamuosius lengvus PCBA. Su PCB projektavimo, SMT surinkimo, funkcinių bandymų ir konforminės dangos galimybėmis bendrovė tiekia galutinį sprendimą, atitinkantį griežtus komercinės sodininkystės patikimumo standartus. Šiame straipsnyje nagrinėjami pagrindiniai techniniai parametrai ir projektavimo taisyklės, kurios skiria patvarią sodinamąją šviesą PCBA nuo standartinės LED plokštės.

Pagrindinės techninės specifikacijos ir našumo reikalavimai

Šiose lentelėse pateikiami esminiai elektriniai, spektriniai ir šiluminiai parametrai sodinant lengvus PCBA įvairiuose galios lygiuose ir pritaikymuose.

Spektriniai reikalavimai pagal augimo stadiją

Elektros ir galios specifikacijos

Medžiagos pasirinkimas – aliuminis MCPCB vs FR4 vs keramika

PCB substrato pasirinkimas tiesiogiai lemia sodinimo šviesos tarnavimo laiką ir šilumines savybes. Aliuminio MCPCB sudaro daugiau nei 80 % komercinių sodinamų lengvųjų PCBA, todėl yra geriausias šilumos laidumo ir sąnaudų balansas.

Didelės galios nuolatiniam darbui (200 W+) rekomenduojamas aliuminio MCPCB, kurio šilumos laidumas yra ne mažesnis kaip 3 W/m·K, standartas. Keraminiai pagrindai (aliuminio oksidas arba aliuminio nitridas) tinka naudoti esant dideliam galios tankiui, tačiau kainuoja 3–5 kartus daugiau nei aliuminio MCPCB.

Šilumos valdymas – patikimumo faktorius Nr. 1

Kaskart 10°C sumažinus LED sankryžos temperatūrą, tarnavimo laikas padvigubėja. Todėl tinkamas šiluminis dizainas yra vienintelis svarbiausias veiksnys sodinant lengvą PCBA patikimumą.

Pagrindiniai šiluminio dizaino elementai:

• Šiluminiai kanalai– Mažiausiai 9 įvadai (0,3 mm skersmens) viename didelės galios šviesos diodo, užpildyti ir uždengti, kad būtų galima lituoti.

• Vario sritis– 300–500 mm² šilumos sklaidos plotas vienam didelės galios šviesos diodui.

• Litavimo aprėptis– 80–90 % padengimas ant šiluminių trinkelių, kurių tuštumos plotas mažesnis nei 25 %.

• Paviršiaus temperatūra– Žemesnėje nei 60°C temperatūroje LED trinkelės srityje esant pilnai apkrovai.

• Šiluminės sąsajos medžiaga (TIM)– Silikoninis arba keraminis padas (mažiausiai 3 W/m·K) tarp MCPCB ir radiatoriaus, 0,5–1,5 mm storio su 20–30 % suspaudimu.

Tinkamas šilumos valdymas užtikrina, kad sodinant lengvus PCBA komercinėje aplinkoje būtų galima dirbti 50 000–100 000 valandų.

Vario svorio ir pėdsakų dizainas, skirtas didelės srovės naudojimui

Nepakankamas pėdsakų plotis yra dažna perkaitimo ir priešlaikinio gedimo sodinant lengvą PCBA priežastis. Toliau pateiktoje lentelėje pateikiamos gairės, kaip pasirinkti vario svorį ir pėdsakų plotį pagal esamus reikalavimus.

Profesionali rekomendacija: naudokite mažiausiai 2 uncijų vario visiems pėdsakams, kuriuose yra >1A. Jei pėdsakai turi > 3 A, naudokite 3 uncijos vario arba pridėkite lygiagrečių pėdsakų su litavimo kaukės anga, kad padidintumėte srovės galingumą.

Grandinės dizainas – nuolatinės srovės pavara ir apsauga

Norint išlaikyti stabilų bangos ilgį ir išvengti terminio nutekėjimo, kiekvienai LED eilutei reikia nuolatinės srovės pavaros. Įprastos tvarkyklių topologijos apima:

• Linijinė pastovi srovė– Geriausiai tinka mažos galios (<30 W), paprastas ir mažas EMI, bet neefektyvus esant aukštai įtampos kritimui.

• Buck konverteris– Tinka vidutinei galiai (30-100W), efektyvus (90-95%), reikalingas induktyvumas.

• Kelių kanalų nuolatinė srovė– Idealiai tinka didelės galios (>100 W) ir derinamo spektro, siūlo atskirų kanalų valdymą.

Apsaugos grandinės yra būtinos patikimam veikimui:

• Apsauga nuo atvirkštinio poliškumo– Šotkio diodas arba P-FET.

• Apsauga nuo viršįtampių– TVS diodas prispaustas prie 1,2x max įvesties.

• Apsauga nuo viršsrovių– PTC saugiklis arba jutimo rezistorius su išjungimu esant 1,3x vardinei srovei.

• ESD apsauga– Zener diodai ant įėjimų, kad atlaikytų mažiausiai ±8kV.

Aplinkos apsauga auginimo patalpų sąlygoms

Sodinimo žibintai dažnai įrengiami didelės drėgmės aplinkoje (60–90 % santykinis drėgnis). Norint patikimai veikti, būtina apsaugoti nuo drėgmės.Unixplore elektronikasiūlo konformines dangos parinktis, kad apsaugotų PCBA nuo drėgmės, dulkių ir cheminių medžiagų poveikio.

Minimalus dangos storis yra 0,03 mm (1,2 mylios). Lauke arba didelės drėgmės šiltnamiuose rekomenduojamos IP65 klasės sandarios jungtys.

Gamybos ir testavimo galimybės

Unixplore elektronika Co., Ltd.valdo nuosavą daugiau nei 3000 kvadratinių metrų gamyklą su 6 SMT gamybos linijomis, 4 DIP surinkimo linijomis ir pažangiomis bandymų patalpomis. Dabartinis bendrovės metinis gamybos pajėgumas viršija 1 500 000 PCBA vienetų ir 150 000 gatavo gaminių surinkimo rinkinių.

Šviesos PCBA sodinimo kokybės bandymai apima:

• In-circuit test (IKT)– Automatinis zondo įtaisas, skirtas patikrinti, ar visi komponentai yra ir tinkamai įvertinti.

• LED poliškumo patikrinimas– Automatinis optinis patikrinimas užtikrina 100% teisingą orientaciją.

• Terminis vaizdavimas– IR kamera po 1 valandos veikimo pilna apkrova; nėra karšto taško >70°C.

• Spektrinė patikra– Spektrometras su 0,1nm skiriamąja geba patvirtina bangos ilgio nuokrypį ≤±5nm.

• Įdegimo testas– 24–48 valandos visu galingumu, kad įsitikintumėte, jog šviesos diodas nesugenda ar nemirga.

• Atsparumas drėgmei– 85 % santykinis drėgnumas 40°C temperatūroje 48 valandas, varomas, be korozijos ar gedimų.

Komercinių užsakymų atveju PPAP dokumentacija, įskaitant terminio vaizdo ataskaitas ir spektrinio patikrinimo duomenis, pateikiama paprašius.

Dažnai užduodami klausimai

Kl.: Kokia PCB medžiaga yra geriausia didelės galios (200 W+) sodinimo šviestuvui, kuris veikia 18 valandų per dieną?

A: Didelio galingumo nuolatiniam darbui standartinis pasirinkimas yra aliuminio MCPCB, kurio šilumos laidumas yra mažiausiai 3 W/m·K. 200 W-300 W+ šviestuvų aukščiausios kokybės aliuminis (5–9 W/m·K) užtikrina 70 000–100 000 valandų eksploatavimo laiką. Keraminiai pagrindai yra alternatyva dideliam galios tankiui, tačiau kainuoja 3–5 kartus daugiau.

Kl .: Kaip apskaičiuoti reikiamą vario svorį mano sodinimui lengvam PCBA, kad būtų išvengta pėdsakų perkaitimo?

A: Naudokite formulę: Plotis (milliais) = srovė (A) × 35 (kai ΔT = 20 °C). Pavyzdžiui, 2,08 A stygai reikia mažiausiai 73 mylių pločio ir 2 uncijos vario. Pridėkite 20 % saugos ribą: 88 mln. Naudokite mažiausiai 2 uncijos vario pėdsakams, kurių pėdsakai yra >1A, ir 3 uncijos >3A pėdsakams.

Kl.: Kas sukelia netolygų šviesos srautą arba mirgėjimą sodinant šviesų PCBA ir kaip tai ištaisyti?

A: Dažniausios priežastys yra srovės neatitikimas tarp lygiagrečių šviesos diodų eilučių (šilumos nutekėjimas) ir nepakankama talpa tvarkyklės išvestyje. Sprendimai apima atskirų nuolatinės srovės tvarkyklių naudojimą vienai eilutei, balansavimo rezistorių (0,5–2Ω) pridėjimą ir 100–470 µF elektrolitinio kondensatoriaus pridėjimą prie LED išvesties.

Kl.: Ar „Unixplore Electronics“ siūlo „iki rakto“ sodinimo lengvą PCBA komplektą su konformalia danga?

A: Taip. „Unixplore“ teikia „vieno langelio“ sutarčių gamybos paslaugas, įskaitant PCB projektavimą, dalių pirkimą, SMT ir DIP surinkimą, programavimą, funkcinį testavimą, atitinkamą dangą ir gatavo gaminio surinkimą. Gamykla turi ISO 9001:2015 sertifikatą ir veikia pagal IPC-610E standartus.

Kl .: koks yra minimalus užsakymo kiekis sodinant lengvą PCBA?

A: Unixplore priima nedidelio kiekio užsakymus be MOQ. Nesvarbu, ar jums reikia prototipų pavyzdžių, ar masinės gamybos, komanda gali patenkinti jūsų poreikius.

Kl .: Kiek laiko užtrunka pagaminti sodinamąjį lengvą PCBA užsakymą?

A: Gamybos laikas priklauso nuo užsakymo apimties ir komponentų prieinamumo. Norėdami gauti išsamų pasiūlymą ir pristatymo grafiką, susisiekite su pardavimo komanda ir nurodykite konkrečius reikalavimus.

Išvada

TheSodinimo šviesos PCBAišUnixplore elektronikaSujungia pažangų šilumos valdymą, tikslų srovės reguliavimą ir tvirtą aplinkos apsaugą, kad būtų užtikrintas patikimas veikimas sudėtingose ​​sodininkystės srityse. Sutelkiant dėmesį į medžiagų pasirinkimą, vario svorio optimizavimą ir griežtą testavimą, šie PCBA sukurti taip, kad komercinėje auginimo aplinkoje veiktų daugiau nei 50 000 valandų. Nesvarbu, ar jums reikia prototipo, ar visos gamybos apimties, „Unixplore“ siūlo elektroninės gamybos paslaugas iki galo, kad paremtų jūsų projektą nuo projektavimo iki pristatymo.Susisiekite su komanda šiandienaptarti savo sodinimo šviesos PCBA reikalavimus ir gauti pritaikytą pasiūlymą.
