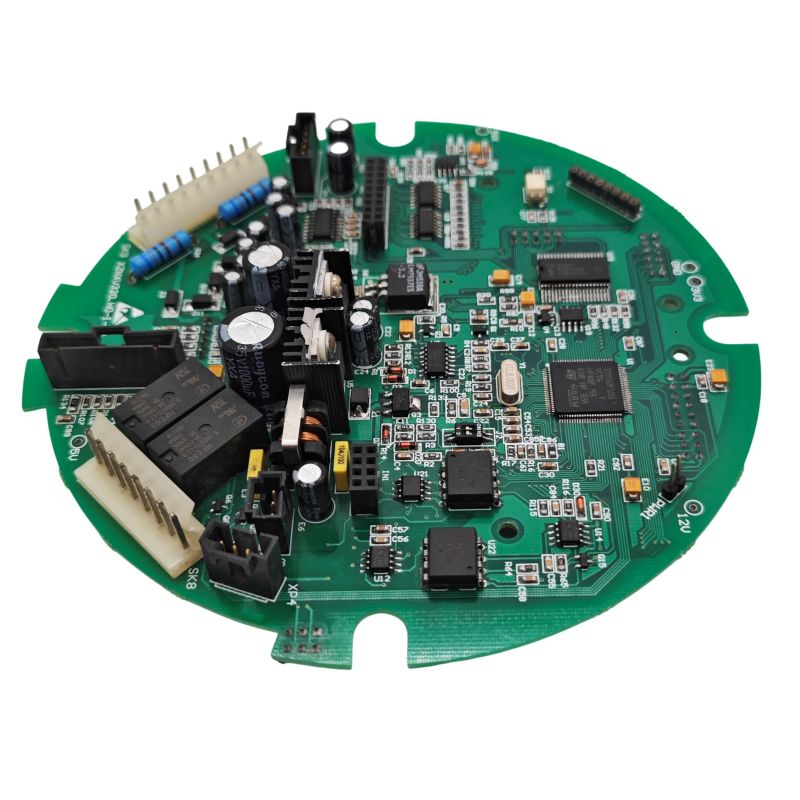

RC servo PCBA

Unixplore elektronika— Turėdami 20 metų įterptųjų sistemų ir PCB projektavimo patirtį, ne kartą matėme tuos pačius gedimų modelius: triukšmingos elektros linijos, netinkamas atsiejimas ir neteisingas PWM maršrutas. Mūsų servo PCBA sprendimai yra sukurti remiantis inžinerinėmis specifikacijomis, išdėstymo taisyklėmis ir bandymo metodais, kuriuos profesionalūs dizaineriai iš tikrųjų naudoja gamyboje.

Nesvarbu, ar jums reikia atskiros tvarkyklės plokštės, kelių kanalų servo valdiklio ar vidinio servo valdymo plokštės pakeitimo, „Unixplore Electronics“ užtikrina patikimą, atsparią triukšmui.PCBAkuri veikia tiek RC pomėgių, tiek pramoninės robotikos aplinkoje.

Ką mes siūlome:

• Visas servo PCBA dizainas (schema + išdėstymas) Altium, KiCad arba pageidaujamu formatu
• Prototipų kūrimas su funkciniu testavimu (apkrova, bangavimas, šiluminės ataskaitos)
• Tūrinė gamyba su komponentų tiekimu ir SMT surinkimu
• Projekto peržiūros ir gedimų analizės konsultacijos

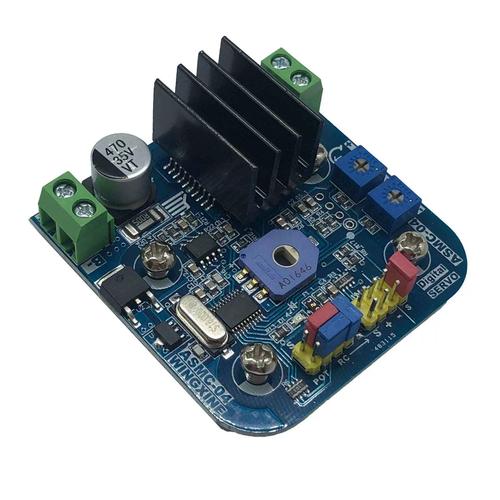

Ką turi padaryti RC servo PCBA

RC servo PCBA (nesvarbu, ar atskira tvarkyklės plokštė, ar vidinė servo valdymo plokštė) atlieka tris pagrindines funkcijas:

• PWM signalo generavimas arba priėmimas:Konvertuoja valdymo impulsus (nuo 1 ms iki 2 ms esant 50 Hz) į padėties komandas.
• Maitinimo paskirstymas:Tiekia švarią 5 V arba 6 V įtampą į servo variklį ir valdymo IC.
• Atsiliepimų apdorojimas:Nuskaito vidinį potenciometrą, kad patikrintų padėtį ir uždarytų valdymo kilpą.

Labai patikimi dizainai taip pat apima srovės jutimą, skirtą perkrovai aptikti, ir optinę izoliaciją, užtikrinančią atsparumą triukšmui.

Pagrindinės techninės specifikacijos

Šie parametrai atitinka pramonės standartus RC servo valdymo PCBA konstrukcijoms. Tai galioja tiek specialioms servo tvarkyklių plokštėms, tiek integruotoms imtuvo PCBA mazgoms.

Įvesties galios specifikacijos

Valdymo signalo specifikacijos

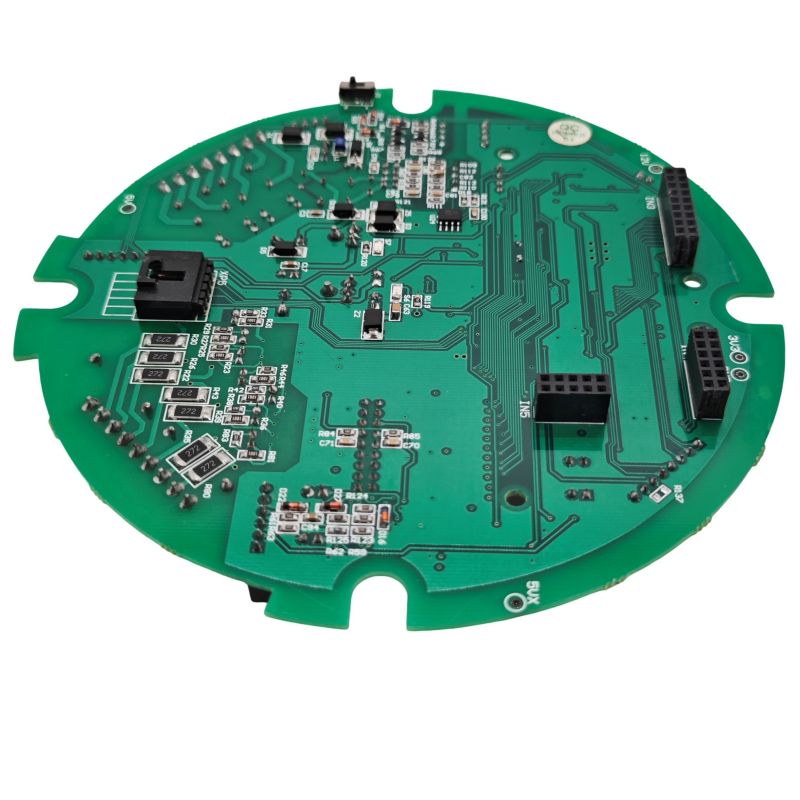

Vidiniai servo PCBA komponentai (servo viduje)

Standartiniame RC servo yra mažas PCBA su šiais komponentais:

PCBA išdėstymo taisyklės, skirtos RC servo patikimumui

„Unixplore Electronics“ žino, kad dauguma RC servo gedimų kyla dėl PCB. Laikomės šių 8 taisyklių, kad užtikrintume patikimą kiekvieno pristatomo dizaino veikimą.

1. Energijos paskirstymas: žvaigždės įžeminimas

• Niekada nežeminkite grandinėmis. Kiekvienas servo įžeminimas turi grįžti tiesiai į maitinimo šaltinio įžeminimo tašką.
• Atskiras maitinimo ir signalo įžeminimas. Daugiafunkcinio PCBA modeliuose padalinkite įžeminimo plokštę ir prijunkite viename taške šalia akumuliatoriaus įvesties.
• Maitinimo pėdsakų plotis: 1,5 A nuolatinei srovei naudokite 1,5 mm minimalų pėdsakų plotį su 1 uncijos vario.

2. Kondensatoriaus išdėstymo atjungimas

Servo varikliai sukuria didelį elektrinį triukšmą. Įprastas servo gali sukelti iki 200 mV nuo didžiausio iki maksimumo triukšmą 5 V maitinimo linijoje.

Reikalingas servo jungties atjungimas:

• 100 µF–470 µF elektrolitinis kondensatorius (tvarko variklio paleidimą)
• 100nF keraminis kondensatorius (filtruoja aukšto dažnio triukšmą)
• Padėkite kondensatorius 10 mm atstumu nuo servo maitinimo kaiščių

Viso PCBA talpa: prie pagrindinės maitinimo įvesties pridėkite didelį kondensatorių (nuo 1000 µF iki 4 700 µF). Tai apsaugo nuo gedimų, kai vienu metu paleidžiami keli servo mechanizmai.

3. PWM signalo nukreipimas

• Laikykite PWM pėdsakus trumpus ir tiesioginius. Ilgi pėdsakai veikia kaip triukšmo antenos.
• Venkite PWM pėdsakų, lygiagrečių maitinimo laidams. Jei reikia, naudokite 90 laipsnių perėjimą.
• Prie PWM išvesties kaiščio pridėkite nuo 100 Ω iki 470 Ω serijos rezistorių. Tai riboja srovę gedimo metu ir sumažina skambėjimą.

4. Servo jungties išdėstymas

Standartinė 3 kontaktų servo jungtis (signalas, VCC, įžeminimas) reikalauja tam tikro atstumo:

• Atstumas tarp kaiščių: 2,54 mm (0,1 colio) arba 2,7 mm (didelio tankio)
• PCB storis jungties blokui: nuo 1,2 mm iki 1,6 mm
• Signalo kaiščio vieta: paprastai vidinis kaištis (2 kontaktas iš 3)
• Maitinimo seka: GND turi prisijungti prieš VCC įdėjus

Didelio tankio konstrukcijoms 2,7 mm atstumas tarp servo jungčių leidžia kompaktiškai išdėstyti, išlaikant patikimas jungtis.

5. Valdymo MCU įtampos reguliavimas

• Naudokite atskirą LDO MCU, jei tas pats tiekimas maitina servus. Servo srovės šuoliai sukelia įtampos kritimą, kuris gali iš naujo nustatyti mikrovaldiklį.
• Rekomenduojamas reguliatorius: 5 V arba 3,3 V LDO su mažiausiai 200 mA talpa ir 1 µF įvesties/išvesties kondensatoriais.
• Apsauginis diodas: prie įvesties pridėkite 1N4007 arba Schottky diodą, kad apsaugotumėte nuo atvirkštinio poliškumo.

6. Variklio triukšmo slopinimas (vidiniam servo PCBA dizainui)

Jei projektuojate PCBA, kuris patenka į servo vidų, pridėkite triukšmo slopinimą tiesiai prie variklio gnybtų:

• 100nF keraminis kondensatorius, lituojamas tiesiai ant variklio gnybtų.
• Prijunkite neigiamą kondensatorių prie variklio korpuso, kad gautumėte papildomą ekranavimą (sumažina triukšmą iki 200 mV).
• Pasirenkama: pridėkite ferito granules ant variklio laidų, kad aplinka būtų itin triukšminga.

7. Srovės jutiklis perkrovos aptikimui

Išplėstinė servo PCBA konstrukcija apima srovės stebėjimą:

• Šunto rezistorius: nuo 0,1Ω iki 0,5Ω, 1% tolerancija – sukuria įtampą, proporcingą srovei
• Diferencialinis stiprintuvas: stiprinimas nuo 10 iki 20 - sustiprina šunto įtampą iki išmatuojamo lygio
• ADC įvestis: mažiausiai 10 bitų – tiekia esamus duomenis MCU valdymui

100 mΩ šuntas sukuria 50 mV esant 500 mA ir 150 mV prie 1,5 A. Naudojant 5x stiprinimo stiprintuvą, jis tampa nuo 250 mV iki 750 mV, tinka 3,3 V ADC įvestims.

8. Izoliacija ir mechaninė apsauga

Vidinės servo PCBA plokštės turi būti fiziškai apsaugotos:

• Izoliacinė juosta: uždėkite elektros juostą tarp PCBA ir metalinio servo korpuso. Taip išvengiama trumpojo jungimo iš litavimo jungčių arba komponentų laidų, kurie liečia korpusą.
• Konformali danga: Jei norite naudoti lauke arba esant didelei drėgmei, uždėkite akrilo konforminę dangą, kad išvengtumėte korozijos.

Valdymo signalo generavimas (MCU kodo svarstymai)

Tinkamas PWM generavimas yra labai svarbus norint veikti be virpesių. Čia yra pagrindiniai parametrai:

PWM konfigūracija

MCU kodo pavyzdys pseudokodas

// Apskaičiuokite 1500 µs impulso darbo ciklą
    // Daroma prielaida, kad PWM periodas = 20 ms, laikrodis = 1MHz išankstinis skirstytuvas

    impulso_plotis_us = 1500
    period_counts = 20000 // 20ms mikrosekundėmis
    pareigų_skaičiai = impulso_plotis_us
    set_pwm_duty(pareigų_skaičiai)

Bandydami naudokite osciloskopą, kad patikrintumėte PWM signalą. Krintantis impulso kraštas įjungia servo, kad nuskaitytų padėtį.

Dažni gedimų režimai ir pataisymai

Svarbi pastaba dėl maitinimo perjungimo:Niekada neperjunkite servo įžeminimo linijos, kad ją išjungtumėte. Kai įžeminimas yra atidarytas, servo vis tiek gali gauti maitinimą per PWM signalo liniją arba kitus kelius, todėl veikia 3,2 V žemos įtampos ir elgsena yra netvarkinga. Visada perjunkite VCC liniją naudodami P kanalo MOSFET arba relę.

RC Servo PCBA DUK

Toliau pateikiami trys techniniai klausimai, kuriuos dažnai gauname iš robotikos inžinierių ir RC sistemų dizainerių.

1 klausimas: Kodėl mano servosistemos trūkčioja atsitiktinai, kai valdau juos iš savo pasirinktinio PCBA su ESP32 arba Arduino?

A:Beveik neabejotinai turite problemų dėl galios triukšmo. Štai diagnostikos seka, kurią rekomenduojame Unixplore Electronics:

1 veiksmas— Patikrinkite maitinimo šaltinį osciloskopu: išmatuokite 5 V liniją tiesiai prie servo jungties, kol servo juda. Jei matote daugiau nei 200 mV bangavimą (nuo piko iki maksimumo), jūsų atsiejimas yra nepakankamas.

2 veiksmas— Didelės talpos pridėjimas: ant maitinimo įvesties gnybtų uždėkite 1000 µF–4700 µF elektrolitinį kondensatorių. Pradėdami judėti, servovarikliai sugeria dideles įsijungimo sroves (3–10 × veikimo srovės). Be tūrinės talpos įtampa nukrenta žemiau 4 V, todėl valdymo IC atsistato iš naujo arba elgiasi netvarkingai.

3 veiksmas— Atskirkite MCU maitinimą nuo servo maitinimo: prasčiausios konstrukcijos valdo MCU ir servo iš to paties įtampos reguliatoriaus. Naudokite du atskirus reguliatorius:

• Vienas 5V/500mA LDO skirtas MCU ir logikai.
• Atskiras 5V/3A maitinimas (arba tiesioginis akumuliatoriaus jungimas) servams.

4 veiksmas— Pridėkite atjungimą prie kiekvienos servo jungties: įdėkite 100 µF elektrolitinį ir 100 nF keraminį kondensatorių tiesiai ant kiekvienos servo jungties VCC ir GND kaiščių. Keraminis kondensatorius filtruoja aukšto dažnio triukšmą iš variklio šepečių; elektrolitas susidoroja su žemo dažnio srovės šuoliais.

5 veiksmas— Patikrinkite PWM signalo kokybę: osciloskopu pažiūrėkite į PWM kaištį. Jei matote skambėjimą (peršokimą) ant kylančių arba besileidžiančių kraštų, prie MCU kaiščio pridėkite 100 Ω serijos rezistorių. Tai slopina signalą ir apsaugo nuo klaidingo suveikimo.

Apatinė eilutė:90% servo virpėjimo problemų yra susijusios su galia, o ne su kodu. Pirmiausia sutvarkykite galios paskirstymą.

2 klausimas: kaip sukurti PCBA, kuris valdytų kelis servo įrenginius (nuo 8 iki 16 kanalų) be nutrūkimų?

A:Tam reikia kruopštaus energijos biudžeto sudarymo ir išdėstymo planavimo. Štai 16 kanalų servo valdiklio PCBA inžinerinis metodas.

1 veiksmas— Apskaičiuokite bendrą galios poreikį:

• Kiekvienas standartinis servo įtaisas įprasto veikimo metu sunaudoja nuo 200 mA iki 500 mA.
• Didžiausia strigimo srovė gali siekti nuo 1,5 A iki 3 A vienam servo.
• 16 servo įrenginių: 16 × 1,5 A = 24 A didžiausias potencialas.

2 veiksmas— Suprojektuoti galios paskirstymą:

• Pagrindinė maitinimo įvestis: naudokite 5–6 V maitinimo šaltinį, kurio vardinė įtampa yra mažiausiai 30 A.
• Įvesties jungtis: XT60 arba varžtinis gnybtas (ne maža 2 kontaktų antraštė).
• Pagrindiniai galios pėdsakai: nuo 8 mm iki 10 mm pločio su 2 uncijomis vario arba naudokite specialią maitinimo plokštumą 2 sluoksnyje.
• Šynų juostos: jei srovė viršija 15 A, pridėkite varines šynas arba naudokite išorinius laidus.

3 veiksmas— Įgyvendinti pakopinį energijos paskirstymą:

• Nukreipkite storus galios pėdsakus (5 mm+) į centrinį paskirstymo tašką.
• Nuo to momento paleiskite atskirus 1,5 mm pėdsakus prie kiekvienos servo jungties.
• Prie kiekvienos servo jungties pridėkite 470 µF kondensatorių (paskirstyta talpa, o ne tik vienas didelis dangtelis prie įvesties).

4 veiksmas— Naudokite optinę izoliaciją signalo linijoms (pažangus):

• Pramoninėje arba didelio triukšmo aplinkoje izoliuokite PWM signalus naudodami optines jungtis (pvz., 4N35 arba PC817).
• Tai neleidžia variklio triukšmui susijungti atgal į MCU ir sukelti iš naujo.
• Izoliuotiems projektams reikia atskirų galios domenų (MCU pusės ir servo pusės).

5 veiksmas— Pridėkite srovės ribojimą arba švelnų paleidimą:

• Naudokite MOSFET su minkšto paleidimo grandine, kad padidintumėte servo galią nuo 10 ms iki 50 ms.
• Tai neleidžia pradiniam visų 16 servo įjungimui nutraukti tiekimą.
• Arba įjunkite servus iš eilės (5 ms uždelsimas tarp kiekvieno).

6 veiksmas— PCB sluoksnio kamino rekomendacija 16 ir daugiau kanalų:

• 1 sluoksnis: signalas (PWM, grįžtamasis ryšys)
• 2 sluoksnis: įžeminimo plokštuma (kietas liejimas)
• 3 sluoksnis: maitinimo plokštuma (5 V arba Vservo)
• 4 sluoksnis: signalas arba antrinis įžeminimas

Šis krūvas sumažina kilpos plotą ir sumažina EMI tarp kanalų.

3 klausimas: Ar galiu naudoti tą patį PCBA dizainą skirtingiems servo prekių ženklams (Futaba, Hitec, Spektrum, generic)?

A:Taip, atsižvelgiant į tris svarbius suderinamumo aspektus.

1 svarstymas— PWM signalo standartai yra nuoseklūs: visi RC servo įrenginiai naudoja tą patį 50 Hz PWM standartą su 1 ms–2 ms impulsais. Jūsų PCBA PWM generavimo logika veikia visuotinai.

2 svarstymas— Galios reikalavimai labai skiriasi:

Jūsų PCBA turi būti suprojektuotas didžiausios srovės servo, kurį ketinate naudoti. Konstrukcija skirta 2A nuolatinei ir 5A didžiausiai vienam kanalui, kad apimtų daugumą standartinių ir didelio sukimo momento servosistemų.

3 svarstymas— Jungties suderinamumas:

• Dauguma servo įrenginių naudoja standartinę 3 kontaktų moterišką antraštę su 2,54 mm (0,1 colio) tarpu.
• Signalo kaiščio vieta skiriasi priklausomai nuo prekės ženklo:
  • Futaba: Signalas yra vidinis kaištis (2 kaištis)
  • Hitec ir Spektrum: Priklausomai nuo modelio, signalas yra 1 arba 3 kontaktas
• Sukurkite savo PCBA su aiškiai pažymėtais smeigtukais (S, +, –). Naudokite 3 kontaktų vyrišką antraštę (kaip standartinį servo prailginimo kabelį), kad bet koks servo gali būti prijungtas tiesiogiai.

4 svarstymas— Vidinis servo PCBA (servo viduje) nekeičiamas: jei kuriate vidinį PCBA, kuris patenka į servo korpuso vidų (pakeičiant originalią valdymo plokštę), tai priklauso nuo prekės ženklo. Skirtingi servo įrenginiai skiriasi:

• Potenciometro varžos vertės (5kΩ prieš 10kΩ)
• Variklių dydžiai ir srovės įvertinimai
• Mechaninių tvirtinimo angų vietos
• Korpuso matmenys

Jei norite sukurti vidinį PCBA, apverskite originalą arba gaukite išsamias to tikslaus servo modelio specifikacijas. Išorinių tvarkyklių PCBA konstrukcijų (plokštės, jungiančios prie standartinių servo jungčių) suderinamumas yra puikus su visais pagrindiniais RC prekių ženklais.

Išbandykite savo RC servo PCBA

Prieš patvirtindami projektą gamybai, atlikite šiuos penkis bandymus:

Santrauka: Patikimo RC Servo PCBA projektavimas

Tvirtas RC servo PCBA apibrėžiamas penkiais inžineriniais sprendimais:

1. Pakankama tūrinė talpa(1000 µF iki 4700 µF) prie pagrindinio maitinimo įvesties.
2. Atskiri galios domenaiMCU (LDO reguliuojamas) ir servo (tiesioginės baterijos arba didelės srovės reguliatorius).
3. Žvaigždžių įžeminimassu atskirais maitinimo ir signalo įžeminimo grįžimais.
4. Atjungiamieji kondensatoriaiprie kiekvienos servo jungties (100 µF elektrolitinis + 100 nF keraminis).
5. Tinkamas PWM signalo kondicionavimassu serijiniais rezistoriais ir trumpais pėdsakais.

Daugiafunkciai konstrukcijai (8 ir daugiau kanalų) naudokite 4 sluoksnių PCB su tam skirtomis maitinimo ir įžeminimo plokštėmis. Vidinės servo PCBA konstrukcijose pridėkite variklio triukšmo slopinimą (100 nF variklio gnybtuose) ir izoliacinę juostelę, kad išvengtumėte korpuso trumpųjų jungčių. Ši praktika nuosekliai užtikrina veikimą be drebėjimo ir ilgalaikį patikimumą tiek RC, tiek robotikos programose.
