20 metų dirbdamas elektronikos gamyboje ir SEO srityje, patikrinau šimtus išėjimo ženklų agregatų. Šiame vadove pateikiamos techninės specifikacijos, atitikties standartai ir realaus pasaulio našumo metrika, kurių objektų vadovai ir specifikuotojai iš tikrųjų ieško.

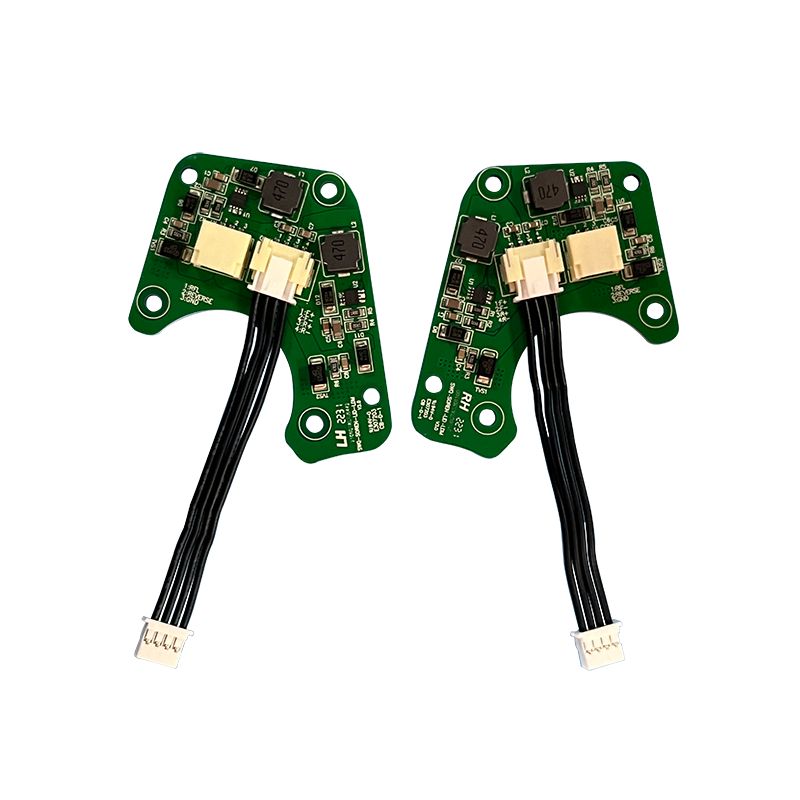

Kuo skiriasi išėjimo ženklas PCBA?
Skirtingai nuo standartinių apšvietimo plokščių, išėjimo ženklas PCBA turi valdyti tris vienu metu veikiančias funkcijas:
- Du galios keliai:Kintamosios srovės linijos įvestis (120 V arba 277 V) ir atsarginė akumuliatoriaus įkrovimo grandinė.
- Avarinis perjungimas:Automatinis perjungimas į nuolatinės srovės bateriją per 0,1 sekundės praradus galią.
- LED stygų valdymas:Nuolatinės srovės valdymas nuo 6 iki 36 raudonų arba žalių šviesos diodų.
Kadangi statybos kodeksai įpareigoja 90 minučių apšvietimą dingus elektrai, PCBA projekte pirmenybė turi būti teikiama žemai ramybės srovei ir patikimam akumuliatoriaus įkrovimui.
Pagrindinės techninės specifikacijos
Visi toliau išvardyti parametrai atitinka arba viršija UL 924 ir NFPA 101 standartus. Visada patikrinkite sertifikatus su savo tiekėju.
Įvesties ir išvesties galia
Parametras Standartinė vertė Atitikimas Įvesties įtampa (AC) 120 V / 277 V / 347 V (50–60 Hz) UL 924 Avarinio režimo įtampa nuo 6 V iki 12 V DC (NiCd arba LiFePO4 baterija) NFPA 101 Bendra išėjimo galia nuo 2 W iki 8 W (priklauso nuo šviesos diodų galios) režimas)≥0,90 esant pilnai apkrovaiIEC 61000-3-2Efektyvumas>82 % (AC-DC konversija) DOE 2021 standartai
Akumuliatoriaus įkrovimo specifikacijos
ParametrasVertėPastabosKrovimo įtampa (NiCd) 7,2 V–8,4 V (6 V vardiniam paketui) Temperatūra kompensuojama Įkrovimo srovė 50 mA iki 200 mA (nuolatinė srovė) Apsaugo nuo perkaitimo Akumuliatoriaus tipas Palaikomas NiCd, NiMH, LiFePO4 UL reikalavimas Mažas akumuliatoriaus išjungimas5,4 V ±0,2 Vapsaugo nuo gilaus iškrovimo
Aplinka ir fizinis
ParametrasĮvertinimasVeikimo temperatūra nuo 0°C iki +50°C (patalpoje) / nuo -10°C iki +55°C (drėgnoje vietoje)Laikymo temperatūra nuo -20°C iki +60°CPCB Pagrindinė medžiagaFR4 (Tg 130°C minimum) arba CEM-1 mažesnėms versijoms Vario storis1oz. iki 2 oz. (pirminės galios pėdsakai reikalauja 2 uncijos.) Degumo įvertinimas UL 94V-0 (pažymėta ant plokštės)
Pagrindinės UL 924 suderinamos PCBA konstrukcijos ypatybės
Suderinamas su koduIšeiti Sign PCBAnėra neprivalomas. Štai ką tikrina inspektoriai.
1. Automatinis avarinis perdavimas
- Perkėlimo laikas:Plokštė turi persijungti iš kintamosios srovės į akumuliatorių per mažiau nei 0,1 sekundės. Bet koks žmogaus akies matomas delsimas nepadeda patikrinti.
- Bandymo grandinė:Integruoti mygtukų tikrinimo taškai turi imituoti elektros energijos tiekimo sutrikimą neatjungiant kintamosios srovės tinklo. Tai yra privaloma UL 924 funkcija.
2. Akumuliatoriaus valdymo sistema (BMS)
- Apsauga nuo perkaitimo:PCBA turi nustoti krauti, kai akumuliatoriaus įtampa pasiekia 8,4 V (6 V NiCd paketams).
- Apsauga nuo atvirkštinio poliškumo:Akumuliatoriaus įvesties diodai apsaugo nuo žalos, jei montuotojas prijungia akumuliatorių atgal. Tai yra pagrindinė lauko gedimų priežastis.

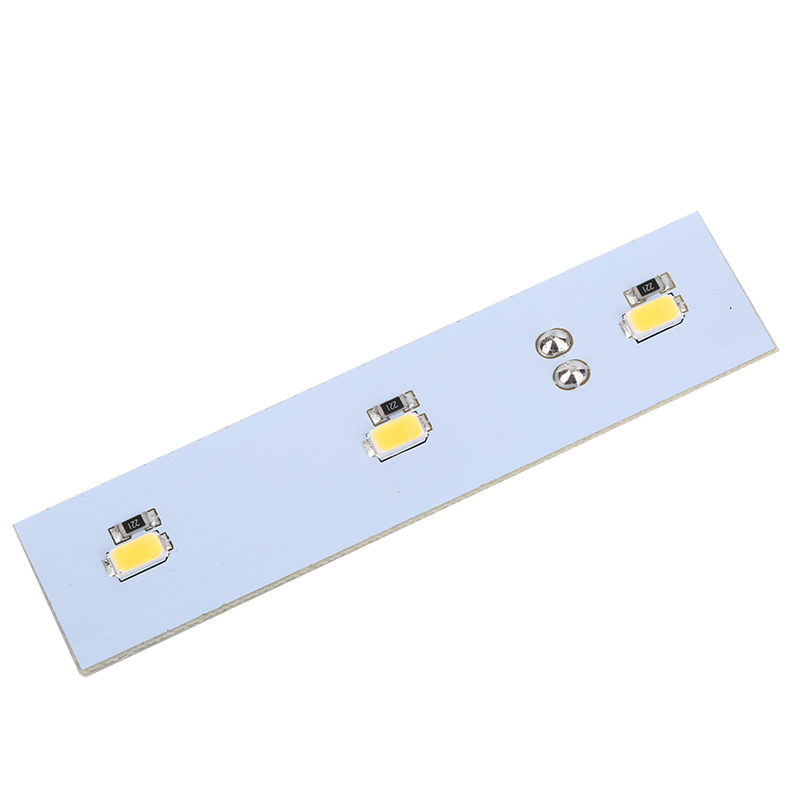

3. LED konfigūracijos lankstumas
Dauguma išėjimo ženklų PCBA plokščių palaiko kelis LED išdėstymus:
- 6-LED serija:Aliuminio ekstruzinių ženklų (raudonos arba žalios) standartas.
- 12 LED lygiagreti + serija:Įprasta dvipusiams iškaboms (prieangio arba lubų tvirtinimui).
- 18–36 LED matricos:Naudojamas didelio liumenų išėjimo ženklams (100+ kandelų).

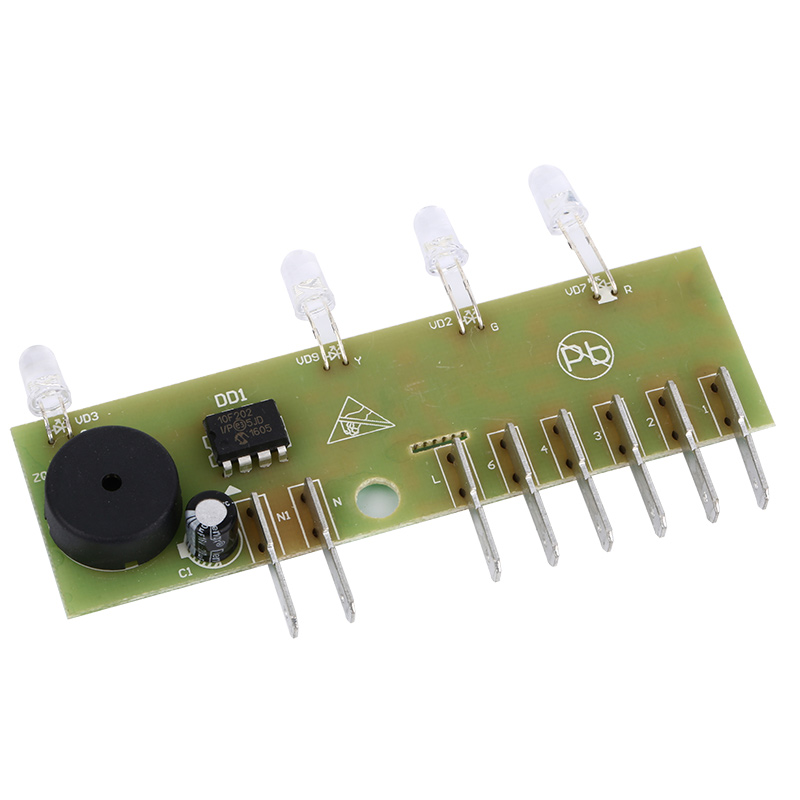

4. Savidiagnostika (išplėstiniai įrenginiai)
Aukščiausios kokybės PCBA turi mikro valdiklį, kuris:
- Kas 30 dienų registruoja akumuliatoriaus talpą.
- Mirksi raudonas / žalias būsenos šviesos diodas, rodantis akumuliatoriaus būklę.
- Signalizuoja garsinį aliarmą (pasirinktinai), kai akumuliatoriaus įkrova nukrenta žemiau 80 % vardinės talpos.
Sertifikatai, kuriuos turite patvirtinti
Prieš užsakant bet kokįIšeiti Sign PCBA, paprašykite šių trijų dokumentų:
SertifikavimasJurisdikcijaKą ji tikrinaUL 924JAV Avarinio apšvietimo ir maitinimo įrangaNFPA 101 (Life Safety Code)USAŠvietimo trukmė (90 min.) ir perdavimo laikasCSA C22.2 Nr. 141Kanada Avarinio apšvietimo įrangaRoHS 3 (2015/863/ES)Nėra ribojamų medžiagų
Įspėjimas:PCBA be matomo UL ženklo šilkografijos sluoksnyje beveik neabejotinai nėra sertifikuotas. Dėl to lauko inspektoriai gali sugadinti visą jūsų pastatą.
Gamybos kokybės rodikliai
Naudokite šį kontrolinį sąrašą vertindami tiekėjoIšeiti Sign PCBA.
- Litavimo kaukės registracija:Išlygiavimas neturi viršyti 0,005 colio. Atidengtas varis ant aukštos įtampos pėdsakų yra smūgio pavojus.
- Šilkografijos įskaitomumas:Visi komponentų žymenys (R1, C2, IC1), poliškumo žymekliai ir UL failų numeriai turi būti aiškiai įskaitomi po surinkimo.
- Kiaurymės komponentai:Akumuliatoriaus jungtys ir bandymo jungikliai turi būti lituoti banginiu būdu, o ne lituoti rankomis, kad būtų išvengta šaltų jungčių.
- Konformali danga (nebūtina):Drėgnose vietose (tualetuose, lauke dengtuose išėjimuose) PCBA reikia konformiškos akrilo arba uretano dangos. Ieškokite matinės arba blizgios visų komponentų apdailos.
Išeiti iš Sign PCBA DUK
Toliau pateikiami trys techniniai klausimai, kuriuos dažnai gaunu iš patalpų inžinierių ir pirkimų specialistų.
1 klausimas: Ar galiu naudoti standartinę LED tvarkyklės PCBA savo išėjimo ženklui vietoj tam skirto išėjimo ženklo PCBA?
A:Ne, ir štai kodėl tai pavojinga. Standartinėje LED tvarkyklės PCBA trūksta trijų svarbių grandinių:
1. Atsarginės baterijos perjungimas:Standartinės tvarkyklės neaptinka kintamosios srovės energijos praradimo. Jūsų išvažiavimo ženklas iškart užtemtų per gedimą, pažeisdamas NFPA 101, kurį reikia apšviesti 90 minučių.
2. Žemos įtampos atjungimas:To nepadarius, PCBA ir toliau eis akumuliatorių, kurio įtampa yra mažesnė nei 5 V, ir per tris ciklus visam laikui sunaikins NiCd arba LiFePO4 elementus.
3. Bandymo mygtuko sąsaja:Statybos inspektoriams reikalinga rankinio tikrinimo funkcija. Standartinės tvarkyklės neapima šio signalo kelio.
Esmė:Įsigykite sąrašą UL 924Išeiti Sign PCBAtik. 5 USD sutaupyta bendroji plokštė kainuos tūkstančius nesėkmingų patikrinimų atveju.
2 klausimas: mano išėjimo ženklas PCBA veikia karštas. Šviesos diodai pritemsta po 30 minučių, kai veikia akumuliatorius. Kas nepavyko?
A:Turite akumuliatoriaus gedimo problemą, o ne LED problemą. Štai diagnostikos seka:
1. Patikrinkite įkrovimo įtampą:Įjungę kintamosios srovės maitinimą, išmatuokite akumuliatoriaus gnybtus. Turėtumėte matyti nuo 7,2 V iki 8,4 V (6 V NiCd paketui). Jei įtampa yra mažesnė nei 6,5 V, PCBA įkrovimo grandinė sugedo.
2. Bandymo akumuliatoriaus talpa:Atjunkite akumuliatorių ir įdėkite į jį rezistorių, kuris sunaudoja 200 mA. Sveikas 6 V NiCd paketas turi išlikti virš 5,4 V bent 90 minučių.
3. Patikrinkite koroziją:NiCd baterijos po 3-5 metų praleidžia kalio hidroksidą. Ši balta kristalinė liekana sugeria vario pėdsakus ant PCBA. Jei kur nors matote baltų miltelių, nedelsdami pakeiskite bateriją ir PCBA.
Bendras pataisymas:Bateriją keiskite kas 4 metus, net jei ženklas veikia. Tai apsaugo nuo paslėpto pajėgumo praradimo.
3 klausimas: kaip patikrinti, ar 500 išėjimo ženklų PCBA plokščių partija atitinka UL, neišbandžius kiekvienos?
A:Pasikliaujate trimis patvirtinimo sluoksniais:
1. UL tolesnių veiksmų tarnyba (FUS):Kiekvienas originalus UL sąraše esantis PCBA yra iš gamyklos, kuri leidžia atlikti UL auditą iš anksto nepranešus. UL ženklas ant plokštės turi turėti failo numerį (pvz., UL E123456). Ieškokite šio numerio UL Product iQ duomenų bazėje. Jei jis nepasirodo, ženklas yra padirbtas.
2. Datos kodo atitikimas:PCBA šilkografija turi turėti datos kodą (YYWW formatu). Įsitikinkite, kad šis datos kodas atitinka UL sertifikavimo ataskaitos gamybos laikotarpį. Už to lango padarytos lentos neuždengtos.
3. Atsitiktinis ardomasis bandymas:Kiekvienam 500 vienetų paaukokite 2 lentas. Iškirpkite juos ir patikrinkite, ar:
- Tinkamas saugiklis (pvz., 250 V 3A lėtas pūtimas).
- Tinkama transformatoriaus izoliacija (minimalus atstumas tarp pirminio ir antrinio 0,125 colio).
- Jokių nepatvirtintų komponentų keitimų (pvz., 85°C kondensatoriai vietoj 105°C).
Pro patarimas:Prieš mokėdami už didelius užsakymus, paprašykite savo tiekėjo „UL pranešimo apie įgaliojimą“.
Santrauka: tinkamo išėjimo ženklo PCBA pasirinkimas
KokybėIšeiti Sign PCBAyra apibrėžiamas trimis nediskutuotinais požymiais:
1. UL 924 sąrašassu patikrinamu bylos numeriu.
2. Automatinis perkėlimas mažiau nei 0,1 sekundėssu tinkamu žemos įtampos atjungimu.
3. Akumuliatoriaus įkrovimo grandinėskirtas NiCd, NiMH arba LiFePO4 chemijai.
Patalpų valdytojams pirmenybę teikia plokštėms su savidiagnostika. OĮG ant galios pėdsakų ir UL 94V-0 laminatų visada nurodykite 2 uncijų vario. Patikrinta gamybos dokumentacija ir trečiosios šalies sertifikatas išlieka vieninteliu patikimu keliu į kodo laikymąsi ir keleivių saugą.
