LED tvarkyklė PCBA

Šiame vadove pateikiamos techninės specifikacijos, gamybos standartai ir konkrečios programos reikalavimai, kuriuos turite žinoti.

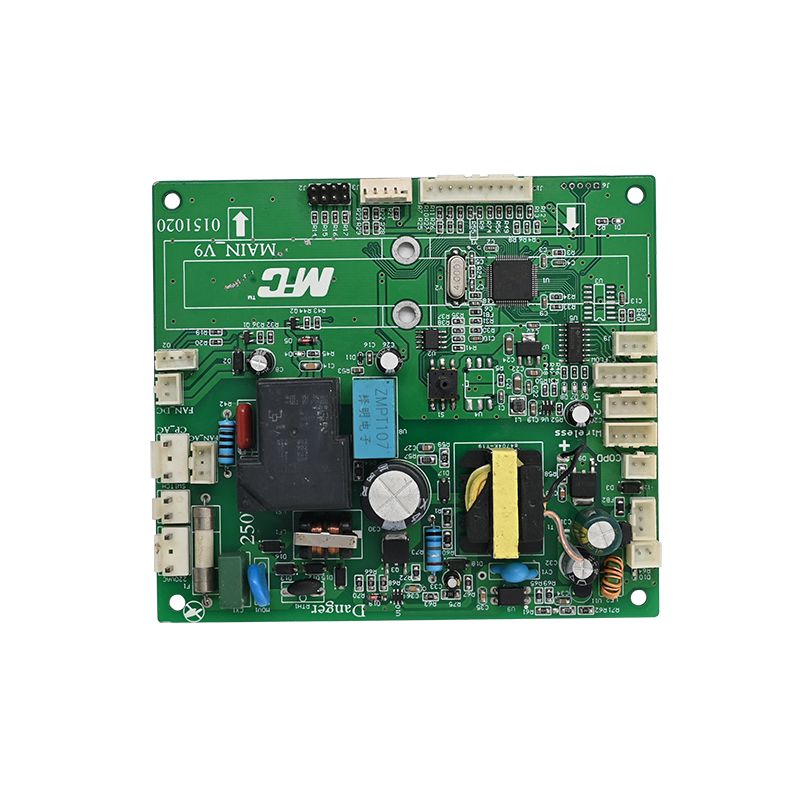

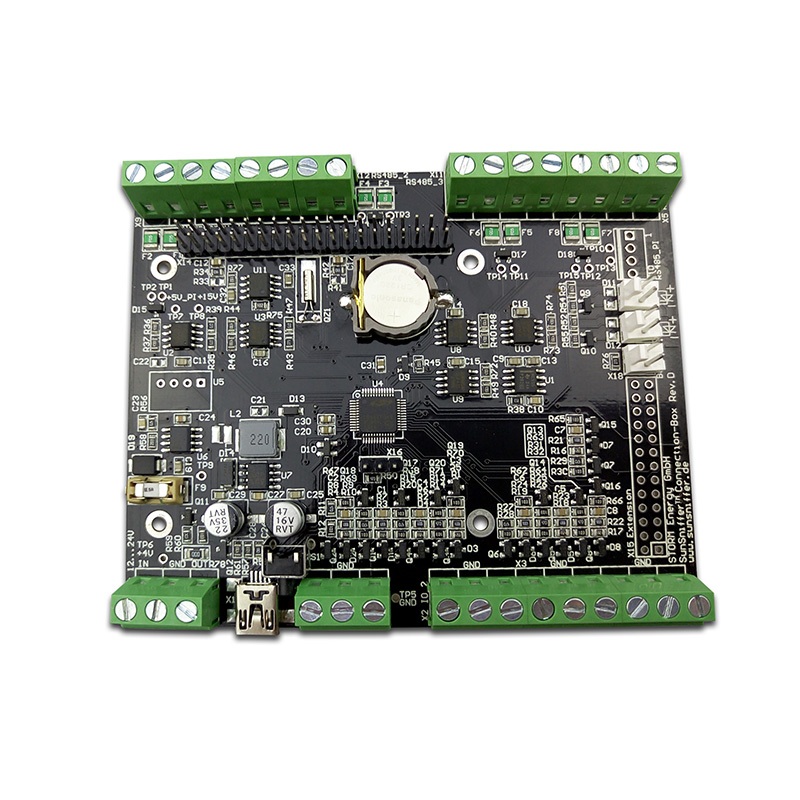

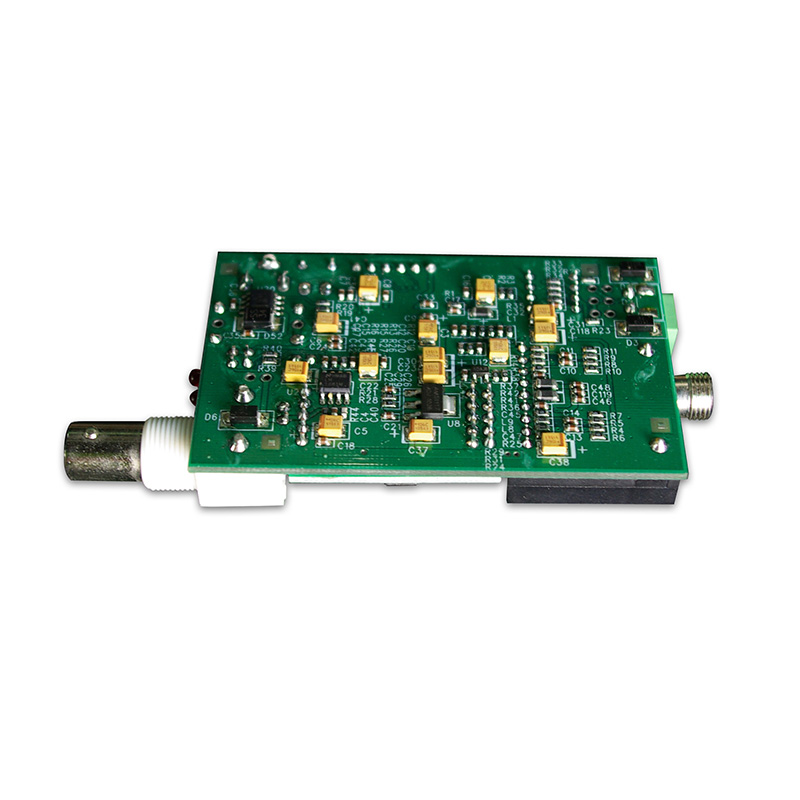

Kas yra LED tvarkyklės PCBA?

LED tvarkyklės PCBA yra visa surinkta plokštė, kuri reguliuoja LED šviesos šaltinio maitinimą. Skirtingai nuo standartinių PCB, šie mazgai integruoja specifinius komponentus:

- Tvarkyklės IC:Nuolatinės srovės arba nuolatinės įtampos reguliatoriai (pvz., ON Semiconductor, TI, Neexperia).

- Transformatoriai / induktoriai:Galios konvertavimo topologijoms, tokioms kaip Flyback arba Boost.

- Šilumos šalintuvai ir terminiai perėjimai:Valdyti kritinių dalių sandūros temperatūrą.

- Jungtys:Pritemdymo valdymui (0-10V, PWM) ir AC/DC įėjimui.

Kadangi šviesos diodams reikalinga griežta srovės kontrolė, kad būtų išvengta šilumos nutekėjimo,PCBAprojektuojant pirmenybę turi būti teikiama elektros izoliacijai ir šilumos išsklaidymui.

Pagrindiniai techniniai parametrai (duomenų lapo įžvalgos)

Norėdami užtikrinti, kad jūsų agregatas atitiktų pramonės standartus, šiuos parametrus turite patikrinti su savo gamintoju. Remiantis dabartiniais IPC ir komponentų standartais, pateikiami kritiniai rodikliai.

Bendrosios specifikacijos

Elektrinis ir terminis našumas

Pastaba apie formos veiksnį:Šiuolaikinės kompaktiškos konstrukcijos naudoja DFN paketus (2x2 mm), kad sutaupytų iki 90% plokštės vietos, palyginti su senais SOT223 paketais.

Dizainas ir surinkimas: 4 geriausi inžinerijos dėmesio taškai

SusitiktiEEATstandartus, pasitikime patikrinamomis gamybos pastabomis ir realaus pasaulio inžinerijos duomenimis.

1. Šilumos valdymo strategija

Šiluma yra elektrolitinių kondensatorių ir LED štampų priešas.

- Per paskirties vietą:Norėdami perduoti šilumą į varinę įžeminimo plokštę, po IC padu naudokite šiluminių angų matricas.

- Vario pylimas:Išorinio sluoksnio vario storis turi būtimažiausiai 2 uncijos (0,0026 colio).didelės srovės pėdsakams.

- Patikra:PCBA deformacija ir pasukimas neturi viršyti0,0075 colio colyjekad būtų užtikrintas radiatoriaus kontaktas.

2. Ilgaamžiškumo komponentų pasirinkimas

- Automobilių klasės:Išoriniam apšvietimui pasirinkiteAEC-Q101kvalifikuotų vairuotojų. Šios dalys palaiko šoninius drėkinamus šonus (SWF), kurie leidžia atlikti automatinį litavimo jungčių optinį patikrinimą (AOI) – tai reikalavimas gaminant be defektų.

- Kondensatoriai:Naudokite didelio pulsavimo srovės kondensatorius, kurių vardinė temperatūra yra mažiausiai 105 °C.

3. Litavimas ir patikrinimas

- AOI atitiktis:Bešviniams paketams (DFN/QFN) be šoninių drėkinamų šonų reikalingas brangus rentgeno patikrinimas. SWF technologija leidžia naudoti standartinį AOI ir žymiai sumažinti surinkimo išlaidas.

- Litavimo kaukės registracija:Klaidinga registracija turi būti ne didesnė kaip ±0,004 colio, kad būtų išvengta vario poveikio.

4. Elektros sauga (šliaužimas ir tarpas)

- AC-DC vairuotojams (neprisijungus), užtikrinkite pakankamą atstumą tarp aukštos įtampos pėdsakų (tinklo) ir žemos įtampos antrinių pusių.

- Degumo įvertinimas:Visos medžiagos turi atitiktiUL94V-0. Šis įvertinimas turi būti fiziškai pažymėtas plokštės litavimo pusėje.

Specifiniai reikalavimai

Skirtingi sektoriai LED tvarkyklės PCBA veikia skirtingai.

- Automobilių priekiniai žibintai (ADB):Reikalingos didelės srovės (8A+) tvarkyklės suEMC atitiktis (CISPR 25, 5 klasė). Lentos dydis dažnai yra ribojamas, todėl reikia daugiau nei 4 sluoksnių.

- Pramoniniai aukšti įlankos:Didžiausias dėmesys skiriamas apsaugai nuo viršįtampių ir platiems įvesties įtampos diapazonams (90–305 V kintamoji).

- Vartotojas (LED lemputės):Išlaidoms jautrios, dažniausiai vieno sluoksnio aliuminio PCB su linijinėmis tvarkyklėmis.

Dažnai užduodami klausimai (DUK)

Žemiau pateikiami trys dažniausiai pasitaikantys techniniai klausimaiLED tvarkyklė PCBAšaltinių paieška ir derinimas.

1 klausimas: kodėl mano LED tvarkyklės PCBA sugenda po kelių mėnesių, nors komponentai yra visiškai nauji?

A:Pagrindinė priežastis yra beveik visadaterminis stresasarbaprastas litavimas. Patikrinkite šiuos dalykus:

1. Sankryžos temperatūra:Ar išmatavote tvarkyklės IC Tc (dėklo temp)? Nykščio taisyklė yra ta, kad kas 10°C pakilus virš 85°C, kondensatoriaus tarnavimo laikas sumažėja perpus.

2. Vario badas:Daug gedimų atsiranda dėl to, kad IC šiluminis padas nėra tinkamai lituojamas. NaudojantŠoniniai Drėkinami šonaidizainas leidžia atlikti AOI patikrinimą, siekiant užtikrinti, kad šiluminis kilimėlis būtų visiškai prijungtas.

3. Medžiaga Tg:Standartinis FR4 (Tg 130°C) laikui bėgant gali sugesti, jei vairuotojas įkaista. Atnaujinkite įTg 150°C+arba aliuminio šerdies PCBA.

2 klausimas: kaip prieš masinę gamybą patikrinti LED tvarkyklės PCBA prototipo kokybę?

A:Nepasikliaukite vien vizualiniu patikrinimu. Jums reikia trijų etapų patvirtinimo proceso:

1. Elektrinis bandymas (skraidantis zondas):100 % tinklo ryšio patvirtinimas yra privalomas. Užtikrinkite, kad tarp aukštos ir žemos įtampos tinklų nebūtų trumpų jungčių.

2. Terminis vaizdas:Paleiskite vairuotoją pilna apkrova 1 valandą. Naudodami terminę kamerą patikrinkite, ar IC korpuso temperatūra atitinka duomenų lapo specifikacijas.

3. Litavimo jungties mikrosekcija:Jei naudojate DFN paketus, turite perpjauti pavyzdinę jungtį, kad patikrintumėte, ar nėra tuštumų. Tušumos neturi viršyti 25% viso padėklo ploto.

3 klausimas: ką „ENIG“ paviršiaus apdaila daro mano LED tvarkyklei ir ar verta papildomų išlaidų?

A:ENIG (angl. Electroless Nickel Immersion Gold) yra labai svarbus didelio patikimumo LED tvarkyklėms.

- Kodėl tai svarbu:Standartinis HASL (Hot Air Solder Leveling) palieka nelygius paviršius. Mažo žingsnio LED tvarkyklės IC (pvz., QFN arba DFN) tinkamam litavimui reikalingas lygumas.

- „Aukso“ privalumas:Auksas apsaugo nikelio sluoksnį nuo oksidacijos. Jei nikelis oksiduojasi, atsiranda „juodosios trinkelės“ sindromas, dėl kurio litavimo jungtys atrodo gerai, bet įtrūksta veikiant terminiam ciklui (dažniausiai lauko apšvietimui).

- Verdiktas:Naudojimui automobiliuose ar lauke ENIG nedera. Vienkartinėms plataus vartojimo lemputėms pakanka OSP arba HASL.

Santrauka

TvirtasLED tvarkyklė PCBAapibrėžia ne tik pasirinktas IC, bet irvario svorio, šiluminė strategija, irpaviršiaus apdaila. Visada reikalaukite IPC-6012 2 arba 3 klasės atitikties ir pirmenybę teikite šoniniams drėkinamiems šonams kritinėms automobilių reikmėms, kad užtikrintumėte AOI patikrinimą.

Laikydamiesi šių parametrų, patvirtintų per 20 metų pramonės bandymus, užtikrinate tvarkyklės tarnavimo laiką, atitinkantį jūsų LED masyvą, paprastai 50 000 ir daugiau valandų L70 veikimo.
