Intelektuali aptikimo įranga PCBA apdorojime

Nuolat tobulinant elektroninius produktus ir padidėjus rinkos paklausai, PCBA (PCBA (Spausdintos plokštės komplektas) Apdorojimas didėja ir didesnis. Šiame kontekste ypač svarbu intelektualios aptikimo įrangos taikymas PCBA apdorojime. Intelektuali aptikimo įranga gali efektyviai pagerinti gaminių aptikimo efektyvumą ir tikslumą, sumažinti sugedusį greitį ir pagerinti bendrą gamybos kokybę. Šiame straipsnyje bus nagrinėjamas intelektualios aptikimo įrangos vaidmuo PCBA apdorojime ir jos pagrindinės programos.

I. Intelektualios aptikimo įrangos vaidmuo

PCBA apdorojimo procese aptikimo jungtis yra tiesiogiai susijusi su produkto kokybe ir patikimumu. Tradicinis rankinis aptikimas yra ne tik neveiksmingas, bet ir linkęs į praleistą aptikimą ir klaidingą aptikimą. Intelektualios aptikimo įrangos įvedimas gali žymiai pagerinti aptikimo tikslumą ir efektyvumą.

1. Pagerinkite aptikimo tikslumą

Intelektualios aptikimo įranga paprastai naudoja pažangų vaizdų apdorojimą, optinį aptikimo ir duomenų analizės technologiją, kad būtų galima tiksliai nustatyti mažus grandinių plokščių defektus, tokius kaip litavimo jungties defektai, komponentų poslinkis ir kt., Palyginti su rankiniu aptikimu, intelektuali įranga gali išvengti klaidų, kurias sukelia žmogiškieji veiksniai, ir užtikrinti, kad kiekvienas PCBA produktas atitiktų aukštus kokybės reikalavimus.

2. Pagerinkite aptikimo efektyvumą

Intelektuali aptikimo įranga per trumpą laiką gali užpildyti daugybę PCBA produktų, labai pagerindama gamybos efektyvumą. Pvz., Automatinė optinio patikrinimo (AOI) įranga gali greitai nuskaityti grandines ir automatiškai nustatyti bei klasifikuoti įvairius defektus. Palyginti su tradiciniu rankiniu patikrinimu, intelektuali įranga gali atlikti tikrinimo užduotis spartesniu greičiu ir didesniu tikslumu, taip sutrumpindama gamybos ciklą.

3. Duomenų analizė ir grįžtamasis ryšys

Intelektuali aptikimo įranga gali ne tik aptikti PCBA apdorojimo problemas, bet ir pateikti grįžtamąjį ryšį apie gamybos proceso problemas atliekant duomenų analizę. Šie duomenys gali padėti įmonėms nustatyti silpnąsias gamybos ryšius, optimizuoti procesus ir pagerinti kokybę, taip dar labiau pagerinti gamybos efektyvumą ir produkto kokybę.

Ii. Pagrindinė intelektuali aptikimo įranga PCBA apdorojime

ĮPCBA apdorojimasProcesas, bendroji intelektualios aptikimo įranga apima automatinį optinį patikrinimą (AOI), automatinę rentgeno spindulių patikrinimą (ASI) ir internetinę testą (IRT) įrangą. Kiekvienas įrenginys turi savo specifines funkcijas ir taikymo scenarijus.

1. Automatinis optinis patikrinimas (AOI)

Automatinė optinės tikrinimo įranga yra viena iš dažniausiai naudojamų aptikimo įrankių PCBA apdorojime. AOI naudoja didelės skiriamosios gebos kamerą, kad nuskaitytų plokštės plokštę, kad aptiktų litavimo jungčių formą, komponentų montavimo padėtį ir tt. Jos pranašumai yra greitas greitis ir aukštas tikslumas, ir ji tinka greitai aptikti masinės gamybos metu. Tačiau AOI turi ribotą aptikimo poveikį kai kuriems vidiniams defektams ar sudėtingiems litavimo sujungimams.

2. Automatinis rentgeno spindulių patikrinimas (ASI)

Automatinė rentgeno tikrinimo įranga prasiskverbia į PCBA plokštę per rentgeno spindulius, kad aptiktų vidinius litavimo jungtis ir paslėptus defektus, tokius kaip litavimo kokybė po BGA (rutulinio tinklo matricos) įtaisu. „ASI“ įranga gali aptikti vidinius defektus, kurių AOI negali nustatyti, todėl ji plačiai naudojama tikrinant didelio tankio ir sudėtingų plokščių.

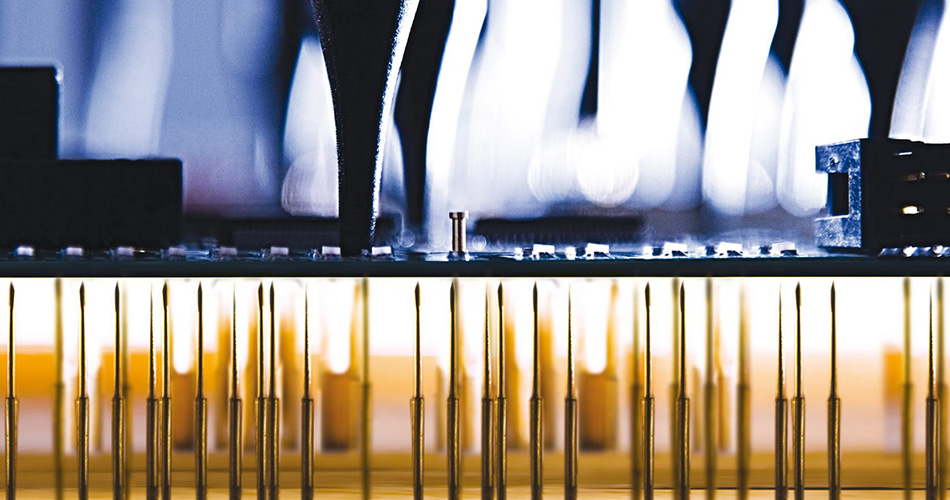

3. Testavimas grandinėje (IRT)

Testavimo apvalkale įranga nustato tokias problemas kaip grandinės jungtis, trumpas jungimas ir PCBA atvira grandinė, atliekant elektrinius bandymus. IRT gali aptikti elektrinius gedimus ant plokščių ankstyvoje stadijoje, taip sumažindamas pakeitimo ir remonto sąnaudas. Palyginti su AOI ir ASI, IRT daugiausia dėmesio skiria elektros veikimui, o ne fizinei išvaizdai.

Iii. Ateities intelektualios tikrinimo įrangos plėtros tendencijos

Nuolat tobulėjant PCBA apdorojimo technologijai, taip pat vystosi intelektualioji tikrinimo įranga, kuri yra intelektualesnė ir daugiafunkcinė. Ateityje intelektuali testavimo įranga daugiau dėmesio skirs išsamiam duomenų analizei ir atsiliepimui bei toliau integruoti realaus laiko stebėjimą irKokybės kontrolėgamybos procese.

1. Daugiafunkcinė integracija

Ateityje intelektuali testavimo įranga gali integruoti kelias bandymo funkcijas, tokias kaip kombinuotas AOI, ASI ir IRT naudojimas, kad būtų galima atlikti išsamius vientisus bandymus. Tai gali ne tik pagerinti bandymų išsamumą, bet ir sutaupyti investicijų į įrangą bei eksploatavimo erdvę.

2. Duomenų pagrįstas intelektualus testavimas

Kuriant didelius duomenis ir dirbtinio intelekto technologijas, intelektuali testavimo įranga labiau priklausys nuo duomenų pagrįstos analizės ir sprendimų priėmimo. Išanalizavus daugybę gamybos duomenų, intelektuali įranga gali automatiškai optimizuoti aptikimo parametrus ir pagerinti aptikimo tikslumą ir efektyvumą.

Santrauka

Intelektualios bandymo įrangos taikymas PCBA apdorojime ne tik pagerina gaminių aptikimo tikslumą ir efektyvumą, bet ir suteikia tvirtą palaikymą kokybės kontrolei. Nuolat tobulėjant technologijoms, intelektuali bandymo įranga vaidins vis svarbesnį vaidmenį PCBA apdorojime, padedant įmonėms pagerinti produktų kokybę ir pagerinti rinkos konkurencingumą. Ateityje intelektualios bandymo įrangos kūrimas dar labiau skatins PCBA perdirbimo pramonės žvalgybą ir efektyvumą.
