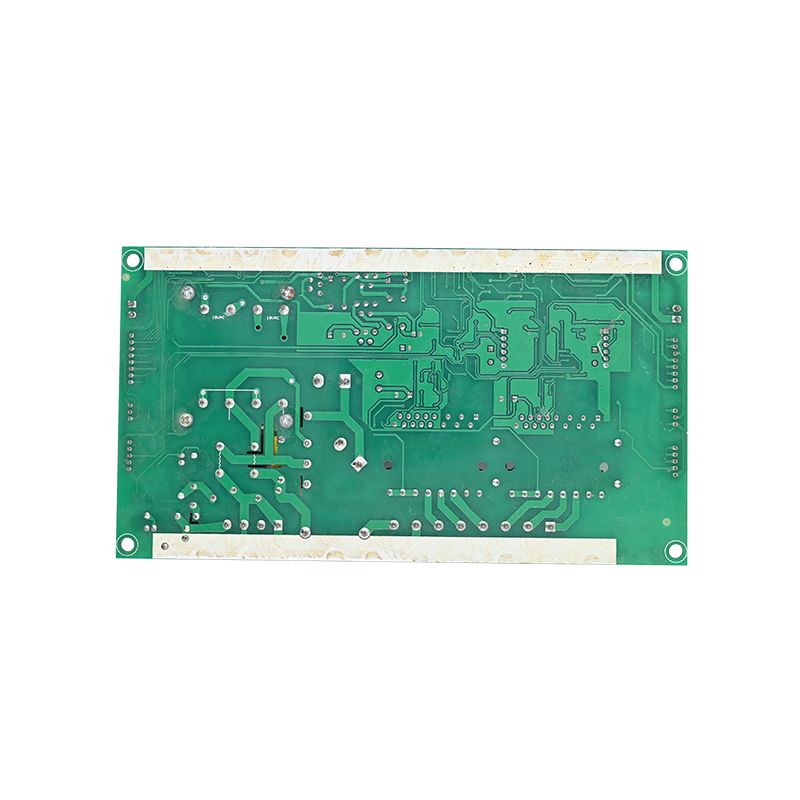

Naujos kartos kūdikių monitoriaus PCBA sprendimas: iš naujo apibrėžti saugos ir intelekto ribas

Kadangi jauni tėvai visame pasaulyje ir toliau kelia kūdikių saugumo kartelę,kūdikių monitoriaiišsivystė daug daugiau nei paprasti garso klausymo įrenginiai. Šiandieniniai tėvai reikalauja didelės raiškos vaizdo, dvipusio pokalbio, temperatūros ir drėgmės jutimo bei išmaniųjų įspėjimo sistemų – visa tai integruota į vieną patikimą įrenginį. Šios technologinės evoliucijos esmė yra PCBA (spausdintinės plokštės mazgas), kuri tarnauja kaip monitoriaus „centrinė nervų sistema“, tiesiogiai nustatanti gaminio stabilumą, energijos vartojimo efektyvumą ir signalo prasiskverbimą.

Naujai sukurtas modulinis PCBA dizainas kūdikių monitoriams neseniai sulaukė didelio pramonės dėmesio. Sukurtas aplink labai integruotą ARM9 procesoriaus platformą, šis sprendimas sumažina sistemos sudėtingumą ir žymiai pagerina belaidžio perdavimo efektyvumą ir vaizdo apdorojimo galimybes.

Nuo darželio iki svetainės: kaip ši PCBA tinka tėvų 24 valandų dienai

Daugelis viešųjų pirkimų specialistų klausia: „Kaip iš tikrųjų atrodo ši PCBA, kai ji yra gatavo produkto viduje tikruose namuose? Atsakymas slypi keturiuose kasdieniuose scenarijuose, kurie rezonuoja su tėvais visame pasaulyje:

Pirmasis scenarijus: tyli apsauga vėlyvos nakties valandomis 2:00 nakties kūdikis juda. Tradiciniai monitoriai skleidžia atšiaurias indikatoriaus lemputes arba perspėjančius perspėjimus, kurie sukrečia pusiau miegančius tėvus. Naudodami šį PCBA pagrįstą dizainą tėvai gali suaktyvinti vieno mygtuko „miego režimą“, kuris užgesina visas LED būsenos lemputes ir pritemdo ekrano apšvietimą iki žemiausio nustatymo. Kai suveikia integruotas verksmo aptikimo algoritmas, fotoaparatas automatiškai persijungia į 0,1 liukso silpno apšvietimo juodai baltą naktinį matymą. Vaizdas išlieka skaidrus, bet švelnus akims. Tėvai tiesiog žvilgčioja į rankinio imtuvo ekraną – be ryškių šviesų, jokių siaubingų garsų, tik greitai patikrinama, ar kūdikis juda, ar tikrai pabudo.

Antrasis scenarijus: protingas maitinimo laiko ir miego laiko koordinavimas 10:00 ryto kūdikis snaudžia lovelėje, o virtuvėje veikia buteliuko šildytuvas. Šis PCBA palaiko išorinius temperatūros ir drėgmės jutiklius per tam skirtus GPIO kaiščius. Kai sistema nustato, kad vaikų darželio temperatūra viršija 28°C (82°F) arba nukrenta žemiau 40 % drėgmės, monitorius gali automatiškai suaktyvinti trečiųjų šalių išmaniuosius kištukus per savo integruotą valdymo sąsają. Pavyzdžiui: įjunkite oro kondicionierių, kad atvėsintumėte kambarį, arba įjunkite drėkintuvą. Tėvams nebereikia nuolat tikrinti atskiro termometro – visi aplinkos duomenys rodomi tiesiai imtuvo ekrane.

Trečias scenarijus: seneliams pritaikyta operacija „Nereikia jokių programų“. Daugelyje namų ūkių seneliai padeda prižiūrėti vaikus, tačiau sudėtingos išmaniųjų telefonų programos ir maži mygtukai ekrane gali gąsdinti. Šis PCBA palaiko fizinius sparčiuosius klavišus ir numatytąjį „plug-and-go“ režimą – įjunkite įrenginį, o siųstuvas ir imtuvas automatiškai susieja be jokių sąrankos veiksmų. Jei kūdikis neįprastai verkia, imtuvo trispalvė kvėpavimo lemputė keičiasi iš žalios į geltoną į raudoną. Seneliai gali akimirksniu įvertinti kūdikio būklę, tiesiog pažvelgę ​​į spalvą, o ne perskaityti vadovą ar kraustytis su jutikliniu ekranu.

Ketvirtasis scenarijus: Neribotas judėjimas kieme arba daugiabučiuose namuose Saulėtą savaitgalio popietę tėvai nori prižiūrėti sodą, kol kūdikis miega viršutiniame miegamajame. Šis PCBA 2,4 GHz RF sprendimas apima išorinę SMA antenos sąsają, leidžiančią pasiekti iki 280 metrų (apie 920 pėdų) atviroje aplinkoje patikrintą regėjimo linijos perdavimo diapazoną. Net kai tėvai juda po kiemą, vaizdo srautas išlieka sklandus be mikčiojimo. Sistema palaiko 16 kanalų automatinį dažnio šuoliavimą, užtikrinantį, kad kaimyno mikrobangų krosnelės ar belaidžio ryšio kameros trikdžiai nesukels statinio krūvio ar signalo sumažėjimo – tai įprastas nusivylimas biudžetiniais monitoriais.

Pagrindinės techninės specifikacijos

B2B pirkėjams kietos metrikos lemia sprendimus. Žemiau pateikiamos standartinės šios kartos kūdikių monitoriaus PCBA konfigūracijos specifikacijos:

Pagrindinis procesorius ir vaizdo apdorojimo blokas

Sprendime naudojamas ARM926EJ-S branduolys, veikiantis 200 MHz dažniu, turintis specialų aparatinės įrangos JPEG kodeką ir integruotą CMOS kameros sąsają. Esminis pranašumas: vaizdo glaudinimas nenaudoja pagrindinių procesoriaus resursų, todėl sistema gali sklandžiai apdoroti 30 kadrų per sekundę VGA raiškos vaizdo įrašą, išlaikant itin mažas energijos sąnaudas. Realiame pasaulyje tai reiškia sklandų vaizdo įrašą be artefaktų, kai tėvai žiūri sklaidos kanalą tam skirtame imtuve arba mobiliajame įrenginyje.

Garso ir jutiklių posistemis

Garso priekyje PCBA integruotas 32 kanalų garso apdorojimo blokas (SPU) su integruotais ADC/DAC keitikliais. Tai pašalina brangių išorinių kodeko lustų poreikį, kartu užtikrinant aiškias dvipusio pokalbio funkcijas ir efektyvų foninio triukšmo slopinimą. Tėvai girdi kiekvieną kvėpavimą ir girdi aiškiai, be šalia esančio oro kondicionieriaus dūzgimo ar gatvės eismo. Plokštėje taip pat yra skirtos išorinių temperatūros / drėgmės jutiklių ir infraraudonųjų spindulių naktinio matymo LED tvarkyklių sąsajos, todėl prekės ženklų savininkai gali lanksčiai pritaikyti konfigūracijas įvairiems klimatams ir apšvietimo sąlygoms visame pasaulyje.

Belaidis ryšys ir išplečiamumas

Siekiant patenkinti įvairius rinkos poreikius, susijusius su perdavimo atstumu ir tinklo metodais, PCBA palaiko ir 2,4 GHz RF patentuotą protokolą, ir dviejų režimų Wi-Fi ryšį. „Wi-Fi“ versija jungiasi per SDIO arba USB Host sąsajas, todėl galima sklandžiai integruoti debesis ir žiūrėti nuotoliniu būdu per išmaniųjų telefonų programas.

Pagrindinių parametrų palyginimo diagrama

Šioje lentelėje pateikiamas aiškus, greta pagrindinių modulių ir jų realaus veikimo pranašumų palyginimas:

Tikrai išskirtinisPCBA kūdikių monitoriusreikalauja ne tik galingo procesoriaus branduolio, bet ir tvirto atsparumo trukdžiams bei pagaminamo formos faktoriaus. Aukščiau aprašytas sprendimas sukuria optimalią našumo ir sąnaudų pusiausvyrą dėl labai integruotų silicio ir erdvę taupančių pakavimo būdų. Dar svarbiau, kad šios techninės specifikacijos paverčiamos kasdienine tėvų patirtimi, kuri tikrai svarbi: tyli nakties apsauga, sumani aplinkos kontrolė, seneliams patogus paprastumas ir nevaržomas mobilumas namuose.
