Automobilių PCBA: sisteminga inžinerija nuo patikimumo ramsčių iki gamybos be defektų

Šiuolaikinis automobilis iš „mechaninio gaminio“ iš esmės keičiasi į „mobilųjį intelektualųjį terminalą“. Šios raidos metu spausdintinės plokštės mazgas (PCBA), kaip fizinis elektroninių valdymo blokų (ECU) nešiklis ir elektrinio sujungimo šerdis, tapo esminiu transporto priemonės veikimo, saugos ir funkcinių ribų veiksniu. Skirtingai nuo plataus vartojimo elektronikos,Automobilių PCBAveikia ekstremalioje aplinkoje, kuriai būdinga aukšta temperatūra, stiprus terminis ciklas, intensyvi vibracija, drėgmė ir elektromagnetiniai trukdžiai. Taigi jo projektavimas ir gamyba sudaro griežtą mokslinę sistemą, apimančią komponentų pasirinkimą, proceso kontrolę ir viso gyvavimo ciklo kokybės atsekamumą.

I. Griežti aukščiausio lygio standartai: kokybės griovys, pastatytas AEC-Q ir IATF 16949

Automobilių PCBA patikimumas kyla ne dėl sutvirtinimo viename etape, o iš viršaus į apačią privalomos standartizacijos sistemos. Tarp jų AEC-Q serija ir IATF 16949 kokybės valdymo sistema sudaro du kertinius akmenis.

AEC-Q standartai, kuriuos nustatė Automotive Electronics Council, pateikia komponentų sertifikavimo specifikacijas su griežtais skirtingų tipų komponentų bandymų slenksčiais. Pavyzdžiui, AEC-Q100 dėmesingas dėmesys skiriamas integriniams grandynams (IC), todėl jiems reikia išlaikyti testus, pvz., temperatūros ciklą, elektromigraciją ir gedimų analizę. AEC-Q200 taikomas į pasyvius komponentus (kondensatorius, rezistorius ir t. t.), atliekant terminio šoko, drėgmės ir vibracijos bandymus, siekiant užtikrinti, kad jų veikimas išliktų stabilus plačiame temperatūrų diapazone nuo -40°C iki +125°C (ir daugiau). Bet kuris AEC-Q sertifikato nepraėjęs komponentas susiduria su didelėmis kliūtimis patekti į pagrindines automobilių tiekimo grandines.

Gamybos sistemos lygmeniu IATF 16949:2016 pakeitė ISO/TS 16949 kaip vienintelį automobilių pramonės kokybės valdymo standartą. Pagrindinis jos uždavinys – privalomas penkių pagrindinių įrankių (APQP, PPAP, FMEA, MSA, SPC) įdiegimas, siekiant sukurti uždarojo ciklo kokybės architektūrą. Tiksliau:

• APQP (išplėstinis gaminių kokybės planavimas) reikalauja DFM (Design for Manufacturability) peržiūrų projektavimo etape, kad būtų išvengta galimų defektų, pvz., 0201 mažų komponentų „įkalimo“ arba BGA (Ball Grid Array) trinkelių dizaino trūkumų.

• PPAP (gamybos dalies patvirtinimo procesas) įpareigoja, kad proceso pajėgumų indeksas (Cpk), skirtas kritinės kokybės ir kokybės (CTQ) charakteristikoms, turi būti ≥ 1,67, o tai reiškia, kad proceso pajėgumas turi gerokai viršyti bendruosius pramonės standartus.

• FMEA (gedimų režimo ir efektų analizė) sistemingai įvertina SMT (paviršiaus montavimo technologijos) linijų galimų gedimų režimų rizikos prioriteto skaičių (RPN), pvz., nepakanka litavimo pastos arba BGA tuštumų, ir imasi privalomų korekcinių veiksmų, susijusių su didelio RPN elementais.

Dvigubas projektavimo ir proceso užtikrinimas: šiluminių, mechaninių ir cheminių iššūkių sprendimas

Fiziniai iššūkiai, su kuriais susiduria automobilių PCBA, sutelkti į tris sritis: šilumos valdymą, mechaninį įtempį ir aplinkos koroziją. Tam reikalingos bendradarbiavimo naujovės tiek projektavimo, tiek gamybos procesuose.

1. Šilumos valdymas ir medžiagų parinkimas PCBA, esančios šalia variklio skyrių arba maitinimo elementų blokų, turi atlaikyti ilgą aukštą temperatūrą. Siekdami sušvelninti šiluminius gedimus, projektuotojai pirmenybę teikia pagrindams su aukštu Tg (stiklėjimo temperatūra ≥ 170 °C) FR-4 medžiagomis arba poliimidu, neleidžiančiais PCB suminkštėti ir deformuotis veikiant karščiui. Didelės galios komponentams naudojami Metal Core PCB (MCPCB) arba šiluminiai vamzdžiai kartu su aušintuvais, siekiant optimizuoti šilumos išsklaidymo kelius. Be to, PECVD (plazmoje patobulintas cheminis garų nusodinimas) plazminės dangos, kurios yra termiškai skaidrios, užtikrina molekulinio lygio apsaugą, netrukdydami šilumos išsklaidyti, todėl jos ypač tinka kompaktiškoms didelio galingumo tankio programoms, pvz., domenų valdikliams.

2. Mechaninė vibracijos apsauga ir jungčių sutvirtinimas Vibracija yra pagrindinė lydmetalio jungties nuovargio gedimo priežastis. Projektavimo gairėse laikomasi DFM principų: venkite didelių sunkių komponentų dėti į įtempių koncentracijos zonas ir teikite pirmenybę SMT, o ne kiauryminius komponentus, kad sumažintumėte litavimo jungties įtempį. BGA paketams, kurie jautrūs vibracijai, įgyvendinamas „Underfill“ procesas – tarpo po lustu užpildymas klijais, kad būtų paskirstytas įtempis. Tai gali padidinti smūgio patikimumą keliais dydžiais. Be to, prispaudžiamuose standartuose, pvz., IPC-9797A, pateikiamos jungties patikimumo vibracijos sąlygomis specifikacijos.

3. Atitinkama danga ir apsauga nuo korozijos Drėgmė, druskos purslai ir cheminiai teršalai kelia ilgalaikę korozijos grėsmę PCBA. Atrankinis konformiškos dangos naudojimas yra įprasta praktika. Tačiau jutiklių arba aukšto dažnio signalų jungtyse tradicinės dangos gali paveikti signalo vientisumą arba padidinti šiluminę varžą. Tokiais atvejais nanotechnologijomis pagrįstos molekulinio lygio dangos (pvz., plazminės dangos iš P2i) yra puikus sprendimas, užtikrinantis apsaugą nuo kondensacijos nekeičiant varžos charakteristikų. Didelio tankio BGA regionuose naudojamas AXI (automatinis rentgeno patikrinimas), kuris stebi lydmetalio ištuštėjimo greitį (paprastai reikalaujama, kad jis būtų <25 %), kad tuštumos netaptų korozijos ar įtrūkimų plitimo priežastimis.

Gamyba be defektų: uždarojo ciklo 3D SPI iki MES visiškas atsekamumas

Pagrindinis automobilių PCBA gamybos tikslas yra priartėti prie „nulinio defekto“. Šis tikslas pasiekiamas naudojant labai automatizuotą patikrinimą ir procesų valdymą realiu laiku.

Kritinės SMT stadijos – litavimo pastos spausdinimo – statistika rodo, kad 60–70 % defektų atsiranda dėl spausdinimo nukrypimų. Kad tai išspręstų, pirmaujančios gamybos linijos naudoja 3D SPI (trimačio lydmetalio pastos patikrinimą) kartu su uždarojo ciklo grįžtamojo ryšio sistema, susieta su spausdintuvu. Kai SPI nustato litavimo pastos tūrio ar aukščio tendenciją, sistema automatiškai tiksliai sureguliuoja valytuvo slėgį arba trafareto atleidimo greitį be rankinio įsikišimo. Šis mechanizmas palaiko kritinių parametrų Cpk stabiliai virš 1,67. Vėlesniuose etapuose:

• AOI (automatinis optinis patikrinimas) fiksuoja vizualinius defektus, pvz., komponentų poslinkius ir tiltus.

• IRT (In-Circuit Testing) naudoja zondo kontaktus, kad greitai patikrintų elektros gedimus, pvz., trumpus ir atsparumo leistinus nuokrypius.

• FCT (funkcinės grandinės testavimas) imituoja realias veikimo sąlygas (pvz., 12 V / 24 V galios svyravimus), kad patikrintų PCBA funkcinį vientisumą.

Svarbiausia, kad atsekamumas nuo galo iki galo yra nediskutuojamas. Kaip reikalauja IATF 16949, gamybos vykdymo sistema (MES) susieja kiekvieno komponento partijos numerį, išdėstymo parametrus, pakartotinio srauto temperatūros profilius ir net rentgeno vaizdus su galutiniu lazeriu išgraviruotu unikaliu PCBA UID. Lauko gedimo atveju visa gamybos istorija gali būti nuskaityta per 60 sekundžių, todėl galima tiksliai izoliuoti ir analizuoti pagrindines priežastis. Ši atsekamumo galimybė taip pat tampa vis svarbesnė palaikant „Teisės į taisymą“ reglamentus.

Programų stratifikavimas ir sistemų integravimas

Automobilių PCBA programos apima kelias sritis – nuo ​​kėbulo valdymo ir jėgos pavaros iki išmaniųjų kabinų ir autonominio vairavimo. Kiekvienas scenarijus nustato skirtingus prioritetus:

• Korpuso domenas (BCM, Body Control Module): pabrėžia įvesties / išvesties valdymą ir mažą energijos suvartojimą, o jautrumas sąnaudoms reikalauja subalansuotų apsaugos priemonių.

• Jėgos pavaros ir saugos sritys (ABS/ESP, stabdžių antiblokavimo sistema/elektroninė stabilumo programa): reikalauja itin didelio reagavimo greičio ir atsparumo ekstremalioms aplinkos sąlygoms, todėl reikia aukštos kokybės AEC-Q100 IC ir sustiprinto perteklinio dizaino.

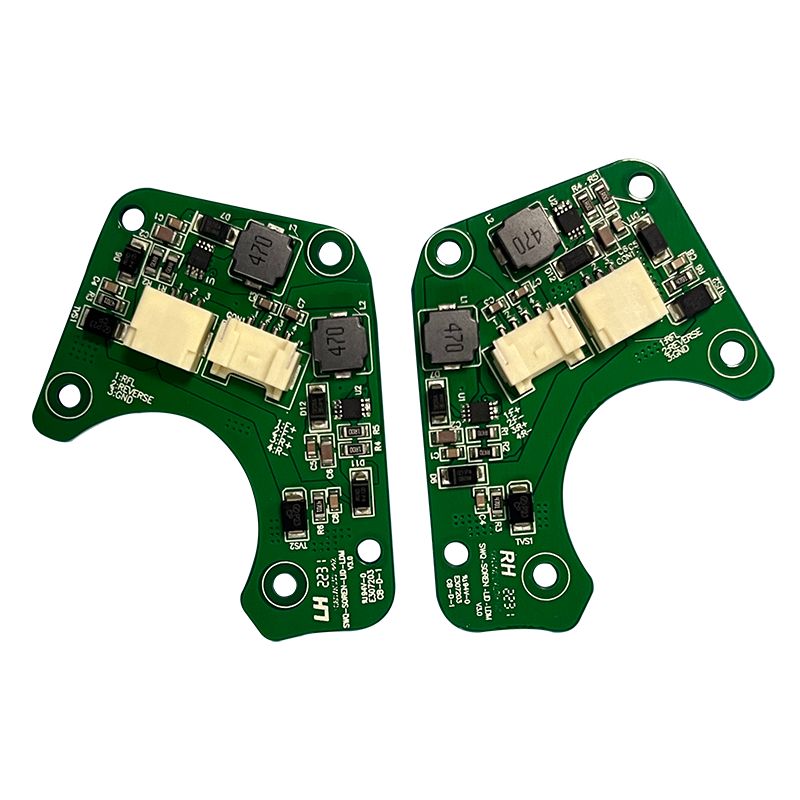

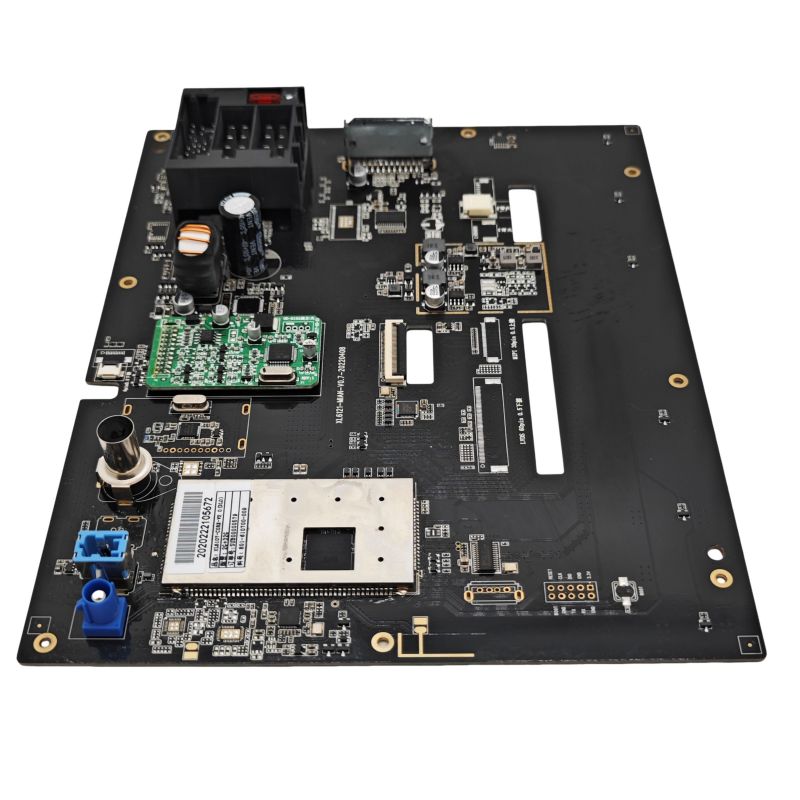

• Informacijos ir pramogų domenas: pirmenybė teikiama didelės spartos signalo perdavimui (pvz., HDMI, LVDS) ir elektromagnetiniam suderinamumui (EMC), dažnai naudojant HDI (didelio tankio sujungimo) arba standžiojo lankstumo technologijas, kad optimizuotų signalo vientisumą.

Automobilių PCBAiš esmės yra determinizmo mokslas. Jis nustato griežtus standartus per AEC-Q ir IATF 16949, kad būtų galima filtruoti patikimus genus šaltinyje; jis suteikia aparatūrai atsparumą atšiaurioms aplinkoms, nes specialus dizainas ir procesai nukreipti į šilumą, vibraciją ir koroziją; ir užtikrina beveik nulinio defektų proceso nuoseklumą masinėje gamyboje naudojant uždaro ciklo SPC, AOI / rentgeno patikrą ir MES atsekamumą. Kadangi automobilių E/E (elektrinės/elektroninės) architektūros vystosi link centrinių skaičiavimo platformų, PCBA turi ne tik pritaikyti didesnį skaičiavimo tankį, bet ir pasiekti perteklinį bei gedimų nuspėjamumą pagal funkcinės saugos sistemą (ISO 26262). Technologinės naujovės šioje srityje ir toliau skatina automobilių pramonę saugesnių, protingesnių ir patikimesnių horizontų link.
