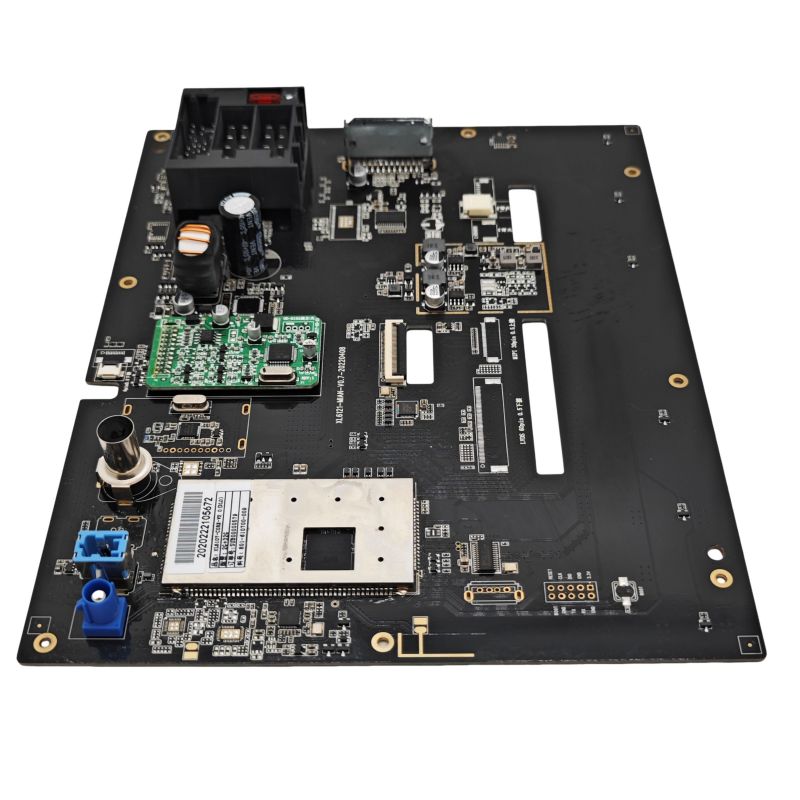

automobilių centrinio valdymo PCBA

„Unixplore Electronics“ yra Kinijos įmonė, kuri nuo 2008 m. daugiausia dėmesio skiria aukščiausios klasės automobilių centrinio valdymo PCBA kūrimui ir gamybai. Turime ISO9001:2015 ir IPC-610E PCB surinkimo standartų sertifikatus.

Modelis:UE-159

Siųsti užklausą

Prekės aprašymas

Kas yra automobilių centrinio valdymo PCBA?

Aukštos kokybės automobilių centrinio valdymo PCBA tiekia Kinijos gamintojas Unixplore Electronics. Pirkite aukštos kokybės automobilių centrinio valdymo PCBA tiesiogiai žemomis kainomis.

Automobilių centrinio valdymo PCBA yra aSpausdintinės plokštės surinkimasdaugiausia naudojamas automobilių centrinėse valdymo sistemose. Jame gali būti keli elektroniniai komponentai, įskaitant procesorius, atmintis, sąsajos lustus, jutiklius, LED lemputes ir kt. Paprastai jis jungiamas prie borto kompiuterio ir kai kurių valdymo jungiklių, kuriais galima valdyti įvairias transporto priemonės funkcijas, pvz., garsą, navigacinė sistema, oro kondicionierius, langų variklis ir kt.

Automobilių centrinis valdymas PCBA turi būti kruopščiai išbandytas ir tikrinamas, siekiant užtikrinti, kad jis normaliai veiktų atšiaurioje aplinkoje ir turi geras anti-interferencines galimybes bei stabilumą. Projektuojant ir gaminant automobilių centrinio valdymo PCBA, reikia visapusiškai atsižvelgti į tokius veiksnius kaip automobilio vibracija, aukšta ir žema temperatūra bei elektromagnetiniai trukdžiai, siekiant užtikrinti, kad jo kokybė ir patikimumas atitiktų automobilių pramonės standartus ir specifikacijas.

Nuolat tobulinant automobilių intelektą ir elektroniką, automobilių centrinio valdymo PCBA funkcijos ir našumas buvo nuolat tobulinami, kad atitiktų vis griežtesnius transporto priemonių saugos, komforto ir intelekto reikalavimus.

„Unixplore“ teikia vieno langelio „Iki rakto“ paslaugą jūsų EMS projektui. Nedvejodami susisiekite su mumis dėl savo valdybos pastato, mes galime pateikti pasiūlymą per 24 valandas po to, kai gausime jūsųGerber failąirBOM sąrašas!

Automobilių centrinis valdymas PCBA gamyba

* Gerber failas ir BOM sąrašas pateikiami kliento
* Pagaminta tuščia PCB, komponentai įsigyti mūsų
* PCB gamyba su pilnai surinktomis dalimis
* 100% funkcija patikrinta gerai prieš išsiunčiant
* Atitinka RoHS, gamybos procesas be švino
* Greitas pristatymas su nepriklausomu ESD paketu
* Vieno langelio elektroninės gamybos paslauga, skirta PCB projektavimui, PCB išdėstymui, PCB gamybai, komponentų pirkimui, PCB SMT ir DIP surinkimui, IC programavimui, funkcijų testavimui, pakavimui ir pristatymui

Unixplore PCB ir PCB surinkimo galimybė

Parametras	gebėjimas
Sluoksniai	1-40 sluoksnių
Surinkimo tipas	Kiaurymė (THT), Paviršinis montavimas (SMT), Mišrus (THT + SMT)
Minimalus komponento dydis	0201(01005 metrika)
Maksimalus komponento dydis	2,0 x 2,0 x 0,4 colio (50 mm x 50 mm x 10 mm)
Komponentų paketų tipai	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP ir kt.
Minimalus padas	0,5 mm (20 mil.) QFP, QFN, 0,8 mm (32 mil.) BGA
Minimalus pėdsakų plotis	0,10 mm (4 mil)
Minimalus pėdsakų atstumas	0,10 mm (4 mil)
Minimalus gręžimo dydis	0,15 mm (6 mil)
Maksimalus lentos dydis	18 x 24 colių (457 mm x 610 mm)
Lentos storis	0,0078 colio (0,2 mm) iki 0,236 colio (6 mm)
Lentos medžiaga	CEM-3, FR-2, FR-4, High-Tg, HDI, aliuminis, aukšto dažnio, FPC, standus lankstus, Rogers ir kt.
Paviršiaus apdaila	OSP, HASL, Flash Gold, ENIG, Gold Finger ir kt.
Litavimo pastos tipas	Su švinu arba be švino
Vario storis	0,5 OZ – 5 OZ
Surinkimo procesas	Litavimas iš naujo, banginis litavimas, rankinis litavimas
Patikrinimo metodai	Automatizuota optinė apžiūra (AOI), rentgeno spinduliai, vizualinė apžiūra
Bandymo metodai namuose	Funkcinis testas, zondo testas, senėjimo testas, aukštos ir žemos temperatūros testas
Apsisukimo laikas	Mėginių ėmimas: nuo 24 valandų iki 7 dienų, masinis paleidimas: nuo 10 iki 30 dienų
PCB surinkimo standartai	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasė ll

„Unixplore“ pridėtinės vertės EMS paslauga

● IC išankstinio programavimo paslauga su HEX, ELF ir BIN formatu.
● Automobilių centrinio valdymo PCBA funkcijos testavimo įrenginys, pritaikytas pagal kliento bandymo reikalavimus
● Dėžių statybos paslauga, įskaitant plastikinių ir metalinių korpusų formų ir dalių gamybą
● Konformali danga, įskaitant selektyvų lako dangą, epoksidinės dervos įpurškimą
● Laidų ir kabelių surinkimas
● Gatavo gaminio surinkimas, įskaitant dėžutę, ekraną, membraninį jungiklį, ženklinimą ir pritaikytą kartoninę arba mažmeninės prekybos dėžutę.
● Paprašius galima įsigyti įvairių trečiųjų šalių PCBA testų
● Produkto sertifikavimo pagalba

PCBA gamybos procedūra
