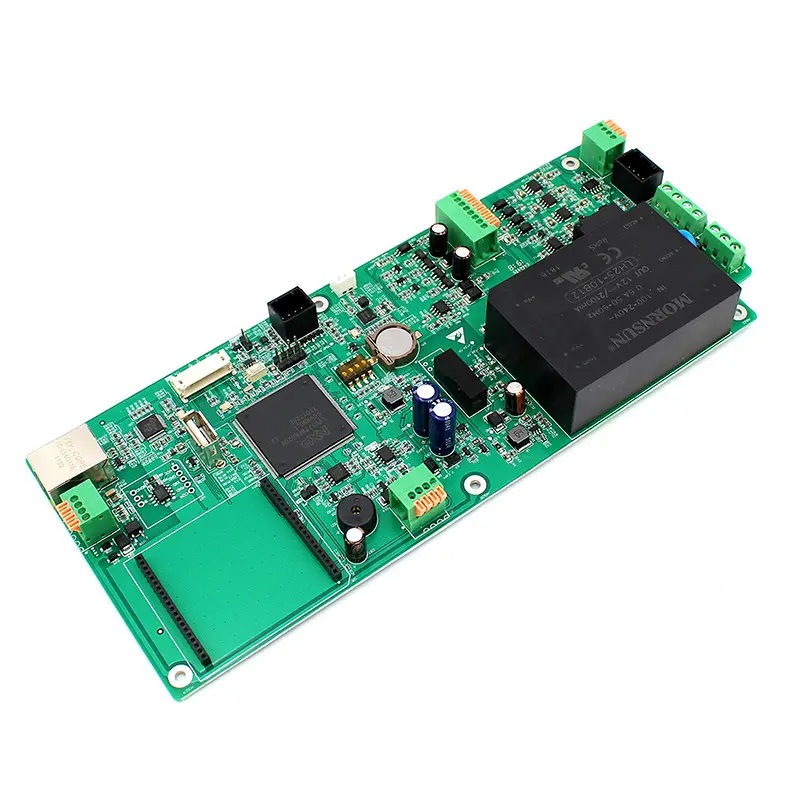

Įkrovimo polių PCBA elektrinėms transporto priemonėms

„Unixplore Electronics“ yra Kinijos įmonė, kuri nuo 2008 m. skiria aukščiausios klasės įkrovimo polių PCBA elektrinėms transporto priemonėms kūrimą ir gamybą. Turime ISO9001:2015 ir IPC-610E PCB surinkimo standartų sertifikatus.

Modelis:UE-21

Siųsti užklausą

Prekės aprašymas

Kaip rasti patikimą įkrovimo polių PCBA, skirtą elektrinei transporto priemonei, tiekėją?

Aukštos kokybėsĮkrovimo polių PCBA elektrinei transporto priemonei valdiklį teikia Kinijos gamintojas Unixplore Electronics. Pirkite aukštos kokybės automobilių įkrovimo polių PCBA tiesiogiai žemomis kainomis.

Įkrovimo polių PCBA (Spausdintinės plokštės surinkimas) reiškia elektroninę grandinę, kuri yra elektromobilių (EV) įkrovimo krūvos arba įkrovimo stoties dalis. Įkrovimo krūva yra įrenginys, kuris tiekia elektros energiją elektromobilių akumuliatoriams įkrauti. Grandinės plokštė yra esminis įkrovimo krūvos komponentas, atsakingas už įkrovimo proceso valdymą ir valdymą.

Įkrovimo krūvos PCBA kortelės paprastai apima įvairius elektroninius komponentus, tokius kaip mikrovaldikliai, maitinimo valdymo grandinės, ryšio moduliai, jutikliai ir kiti komponentai, būtini tinkamam įkrovimo krūvos veikimui. Mikrovaldiklis atlieka pagrindinį vaidmenį valdant įkrovimo procesą, stebint tokius parametrus kaip įtampa, srovė ir temperatūra bei bendraujant su transporto priemone arba centrine valdymo sistema.

„Unixplore“ teikia „vieno langelio“ raktų paslaugą jūsų EMS ir PCB surinkimo projektui. Nedvejodami susisiekite su mumis dėl savo valdybos pastato, mes galime pateikti pasiūlymą per 24 valandas po to, kai gausime jūsųGerber failąirBOM sąrašas!

Įkrovimo polių PCBA, skirta elektrinių transporto priemonių gamybai

* Gerber failas ir BOM sąrašas pateikiami kliento
* Pagaminta tuščia PCB, komponentai įsigyti mūsų
* PCB gamyba su pilnai surinktomis dalimis
* 100% funkcija patikrinta gerai prieš išsiunčiant
* Atitinkamas RoHS, gamybos procesas be švino
* Greitas pristatymas su nepriklausomu ESD paketu
* Vieno langelio elektroninės gamybos paslauga, skirta PCB projektavimui, PCB išdėstymui, PCB gamybai, komponentų pirkimui, PCB SMT ir DIP surinkimui, IC programavimui, funkcijų testavimui, pakavimui ir pristatymui

Unixplore PCB ir PCB surinkimo galimybė

Parametras	gebėjimas
Sluoksniai	1-40 sluoksnių
Surinkimo tipas	Kiaurymė (THT), Paviršinis montavimas (SMT), Mišrus (THT + SMT)
Minimalus komponento dydis	0201(01005 metrika)
Maksimalus komponento dydis	2,0 x 2,0 x 0,4 colio (50 mm x 50 mm x 10 mm)
Komponentų paketų tipai	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP ir kt.
Minimalus padas	0,5 mm (20 mil.) QFP, QFN, 0,8 mm (32 mil.) BGA
Minimalus pėdsakų plotis	0,10 mm (4 mil)
Minimalus pėdsakų atstumas	0,10 mm (4 mil)
Minimalus gręžimo dydis	0,15 mm (6 mil)
Maksimalus lentos dydis	18 x 24 colių (457 mm x 610 mm)
Lentos storis	0,0078 colio (0,2 mm) iki 0,236 colio (6 mm)
Lentos medžiaga	CEM-3, FR-2, FR-4, High-Tg, HDI, aliuminis, aukšto dažnio, FPC, standus lankstus, Rogers ir kt.
Paviršiaus apdaila	OSP, HASL, Flash Gold, ENIG, Gold Finger ir kt.
Litavimo pastos tipas	Su švinu arba be švino
Vario storis	0,5 OZ – 5 OZ
Surinkimo procesas	Litavimas iš naujo, banginis litavimas, rankinis litavimas
Patikrinimo metodai	Automatizuota optinė apžiūra (AOI), rentgeno spinduliai, vizualinė apžiūra
Bandymo metodai namuose	Funkcinis testas, zondo testas, senėjimo testas, aukštos ir žemos temperatūros testas
Apsisukimo laikas	Mėginių ėmimas: nuo 24 valandų iki 7 dienų, masinis paleidimas: nuo 10 iki 30 dienų
PCB surinkimo standartai	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasė ll

„Unixplore“ pridėtinės vertės EMS paslauga

● IC išankstinio programavimo paslauga su HEX, ELF ir BIN formatu.
● Įkrovimo polių PCBA, skirtas elektrinių transporto priemonių funkcijų tikrinimui, pritaikytas pagal kliento bandymo reikalavimus
● Dėžių statybos paslauga, įskaitant plastikinių ir metalinių korpusų formų ir dalių gamybą
● Konformali danga, įskaitant selektyvų lako dangą, epoksidinės dervos įpurškimą
● Laidų ir kabelių surinkimas
● Gatavo gaminio surinkimas, įskaitant dėžutę, ekraną, membraninį jungiklį, ženklinimą ir pritaikytą kartoninę arba mažmeninės prekybos dėžutę.
● Paprašius galima įsigyti įvairių trečiųjų šalių PCBA testų
● Produkto sertifikavimo pagalba

PCBA gamybos procedūra

1.Automatinis litavimo pastos spausdinimas
2.atlikta litavimo pastos spauda
3.SMT pasirinkimas ir vieta
4.SMT pasirinkimas ir vieta atlikta
5.paruoštas pakartotiniam litavimui
6.atliktas pakartotinis litavimas
7.pasiruošęs AOI
8.AOI tikrinimo procesas
9.THT komponentų išdėstymas
10.bangų litavimo procesas
11.THT surinkimas atliktas
12.AOI THT surinkimo patikra
13.IC programavimas
14.funkcijos testas
15.QC patikrinimas ir taisymas
16.PCBA konforminio dengimo procesas
17.ESD pakavimas
18.Paruošta siuntimui

Pakuotė

Dėl PCBA

Už gatavą gaminį
