Įžeminimo spąstų ir varžtų šiukšlių išvengimas: didelio patikimumo variklio valdymo PCBA projektavimo gairės

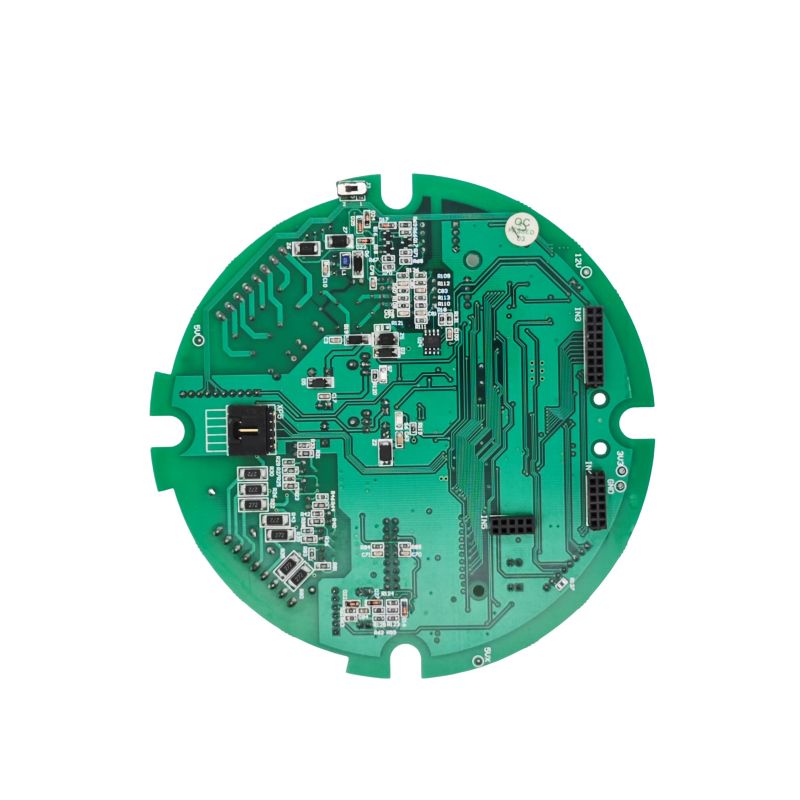

Variklio valdymo PCBA (Printed Circuit Board Assembly) yra pagrindinė pramoninės automatikos, robotikos, naujų energijos transporto priemonių ir išmaniųjų buitinių prietaisų tikslaus judesio valdymo priemonė. Šis praktiškas vadovas sujungia pagrindines architektūros pasirinkimo, PCB išdėstymo, surinkimo ir tikrinimo įžvalgas, padeda inžinieriams ir produktų vadybininkams išvengti įprastų spąstų ir užtikrinti sklandų perėjimą nuo prototipo prie didelės apimties gamybos.

1. Projektavimo etapas: architektūra ir komponentų parinkimas

1.1 pasirinktiniai ir standartiniai sprendimai

Projekto pradžioje įvertinkite, ar naudoti tinkintą PCBA ar jau paruoštą standartinį modulį. Nors tinkinta PCBA patiria didesnes išankstines NRE (nepasikartojančios inžinerijos) sąnaudas, ji leidžia optimizuoti konkrečių tipų variklius (pvz., BLDC, žingsninius arba servovariklius) ir nustatyti tikslius našumo tikslus (pvz., greičio / sukimo momento tikslumas ±0,5 %). Individualūs sprendimai taip pat siūlo puikų sistemos integravimo efektyvumą (dažnai viršijantį 95 %) ir ilgalaikį patikimumą atšiauriomis eksploatavimo sąlygomis.

1.2 Pagrindinis mikroschemų rinkinys ir topologijos pasirinkimas

• Procesorius: 32 bitų MCU su tam skirtais variklio valdymo periferiniais įrenginiais (pvz., ARM Cortex-M4 branduoliu) primygtinai rekomenduojamas, kad būtų galima apdoroti daug skaičiavimo reikalaujančius algoritmus, pvz., į lauką orientuotą valdymą (FOC) su atsaku realiuoju laiku.

• Vairuotojas ir galios pakopa:

• Jei norite sukurti aukštos integracijos dizainą, rinkitės visiškai integruotus BLDC tvarkyklės IC (pvz., TI MCF831xC seriją), kuriuose sujungtos vartų tvarkyklės ir galios FET. Tai supaprastina išorinę grandinę, tačiau reikalauja kruopštaus atsiejimo – mažiausiai penkis svarbius kondensatorius (VM-PGND, CPH-CPL ir kt.) reikia įdėti į duomenų lapą, kad būtų užtikrintas stabilus veikimas.

• Didelės galios programoms (pvz., >50A) pirmenybė teikiama atskiriems MOSFET/IGBT su tam skirtomis vartų tvarkyklėmis. Apsvarstykite galimybę naudoti plačiajuosčio ryšio įrenginius (SiC arba GaN), kad pasiektumėte didesnį perjungimo dažnį ir sumažintumėte nuostolius.

2. PCB išdėstymas: triukšmo slopinimo ir šilumos valdymo menas

Variklio valdymo plokštė iš esmės yra mišraus signalo ir daug energijos suvartojantis mazgas. Prastas išdėstymas yra pagrindinė EMS gedimų ir lauko grąžinimo priežastis.

2.1 Grandinės padalijimo ir įžeminimo strategija (kritinė)

Auksinė taisyklė: fiziškai atskirkite maitinimo įžeminimą nuo signalo žemės.

• Zonavimas: Padalinkite PCB į tris skirtingus regionus:

• Triukšminga zona: galios keitiklis, relės ir vartų pavaros kilpos.

• Skaitmeninė zona: MCU, ryšio sąsajos (CAN, UART, SPI).

• Analoginė zona: srovės / įtampos jutimas, kodavimo / raiškos įėjimai. Saugokite aukšto dažnio PWM pėdsakus nuo jautrių analoginių grįžtamojo ryšio takų.

• Įžeminimo įgyvendinimas:

• Taikykite vieno taško įžeminimo arba padalytos žemės plokštumos būdą.

• Prijunkite skaitmeninį ir analoginį įžeminimą viename taške šalia ADC atskaitos kaiščio.

• Atskirkite maitinimo įžeminimą (triukšmingą) ir prijunkite jį prie sistemos žvaigždės-žemės taško per mažos varžos kelią, kad didelės pereinamosios srovės nesugadintų valdymo signalų.

• Rekomendacija: 4 sluoksnių lenta idealiai tinka, kai leidžia biudžetas. Naudokite specialius įžeminimo sluoksnius, esančius greta pirminio komponento pusės, kad užtikrintumėte mažo induktyvumo grįžtamuosius kelius ir būdingą ekranavimą. Dviejų sluoksnių konstrukcijoms naudokite platų žemės potvynį ir palikite kuo trumpesnius ir platesnius galios pėdsakus.

2.2 Maitinimo kilpos ir šilumos išsklaidymas

• Trasos plotis ir kilpos sritis: nuolatinės srovės magistralės ir trifazių išėjimų pėdsakai turi būti trumpi ir platūs, kad atlaikytų didelį di/dt. Vartų pavaros signalų poros turi veikti lygiagrečiai ir arti atitinkamų MOSFET šaltinio gnybtų, kad būtų sumažintas parazitinis induktyvumas.

• Šilumos valdymas: naudokite šiluminius vamzdžius, kad efektyviai nukreiptumėte šilumą iš maitinimo įrenginių į vidines varines plokštumas arba apatinio sluoksnio radiatorių. Ant stiprios srovės trasų uždėkite litavimo kaukės angas (atidengtas variu), kad būtų galima pritvirtinti papildomą aušintuvą.

3. Surinkimas ir gamyba: nepastebėta, tačiau svarbių detalių

3.1 Tiekimo grandinės atsparumas KOM planavime

Prieš užbaigdami BOM (Bill of Materials), atlikite ilgalaikių elementų, pvz., MCU ir ryšio siųstuvų-imtuvų, tiekimo rizikos įvertinimą. Jei įmanoma, makete rezervuokite su smeigtuku suderinamus alternatyvius pėdsakus, kad išvengtumėte gamybos sustabdymo dėl vieno šaltinio tiekėjo sutrikimų.

3.2 Tvirtinimo varžtais švara (dažnas, bet ignoruojamas gedimo režimas)

Variklio valdiklio PCBA surinkimo metu varžtais nešamos metalinės šiukšlės yra paslėptos žudikės, sukeliančios trumpąjį jungimą ir izoliacijos pablogėjimą.

• Rizika: metalo dalelės iš vibruojančių sraigtinių tiektuvų gali nukristi ant didelio tankio IC kaiščių arba tarp gretimų pėdsakų, todėl įjungus maitinimą gali atsirasti protarpinių gedimų arba tiesioginis trumpasis jungimas.

• Atsakomosios priemonės:

• Pakeiskite tradicinius vibracinius dubenėlių tiektuvus laiptiniais tiektuvais, kad sumažintumėte trinties sukeliamą dalelių susidarymą.

• Prieš pat tvirtinimo veiksmą įdiekite dulkių siurbimo stotį.

• Naudokite išmaniuosius elektrinius atsuktuvus su realiojo laiko sukimo momento ir kampo stebėjimu, kad išvengtumėte per mažo sukimo (plaukiojimo) arba sriegio nuplėšimo.

4. Testavimas ir patvirtinimas: ne tik "Ar sukasi?"

1. Funkcinis testas (FCT): apkrovos sąlygomis patikrinkite apsaugos nuo viršsrovių ir perkaitimo reakcijos laiką, pvz., įsitikinkite, kad vairuotojas išsijungia per <10 µs. Taip pat patvirtinkite dinaminę galios sumažinimo logiką įtampos kritimo metu.

2. Elektromagnetinio suderinamumo (EMS) išankstinis atitikimas: laidumas ir spinduliuotė (CE/RE) yra dažni skausmo taškai. Jei atsiranda gedimų, pirmiausia patikrinkite, ar prie maitinimo įvesties yra tinkamai įvertintas TVS diodas ir bendrojo režimo droselis, ir optimizuokite PWM perjungimo greitį reguliuodami užtvarų rezistorius.

3. Ilgalaikis patikimumas: atlikite terminio ciklo ir nuolatinio veikimo bandymus, kad patikrintumėte litavimo jungties vientisumą ir komponentų nusidėvėjimą esant maksimaliai aplinkos temperatūrai.

Projektuojant patikimąVariklio valdymo PCBAiš esmės yra trikampis elektros charakteristikų, termodinamikos ir elektromagnetinio suderinamumo kompromisas. Kiekvienas sprendimas – nuo ​​aiškaus grandinės atskyrimo ir disciplinuoto įžeminimo iki griežtos surinkimo švaros kontrolės – lemia ilgalaikį gaminio stabilumą sudėtingoje pramoninėje aplinkoje. Įgyvendindami šiame vadove aprašytas strategijas, galite žymiai sumažinti gedimų dažnį, sutrumpinti kūrimo ciklus ir padidinti bendrą variklio valdymo sistemos tvirtumą.
