Kaip temperatūros valdiklio PCBA gamyba nustato šiluminį stabilumą kritinėse programose?

1. Kodėl terminis stabilumas yra gamybos rezultatas

Temperatūros reguliatorius duomenų lape dažnai vertinamas pagal jo nustatytosios vertės tikslumą, tačiau lauko elgseną lemia fiziniai kintamieji, kurie įvedami surinkimo metu. Lydmetalio tuštumos padidina šiluminę varžą. Užteršimas sukuria nuotėkio kelius, kurie keičia analoginius rodmenis. Vario paskirstymas šalia jutiklio gali paversti pačią plokštę šilumos skleidėju. Kiekviena iš šių sąlygų yra gamybos parašas, o ne programinės įrangos problema.

Skirtumas tarp valdiklio, kuris palaiko ±0,5 °C, ir to, kuris nukrypsta keliais laipsniais, dažnai siejamas su proceso drausme. Tikslaus šiluminio valdymo plokščių tyrimas rodo, kad galios pėdsakai, nešantys kelis amperus, turi būti išmatuoti su pakankamu vario kiekiu ir fiziškai atskirti nuo jutiklio grįžtamojo kelio; kitu atveju lokalus šildymas ir IR kritimas sugadina matavimą prieš signalui pasiekiant ADC. Lygiai taip pat šiluminio reljefo pjūviai, siauri jutiklių pėdsakai ir apgalvotas atstumas nuo didelės srovės komponentų sukuria „termiškai sąžiningą“ zoną aplink jutimo elementą, kad jis reaguotų į sistemos temperatūrą, o ne į plokštės vidinį šilumos srautą.

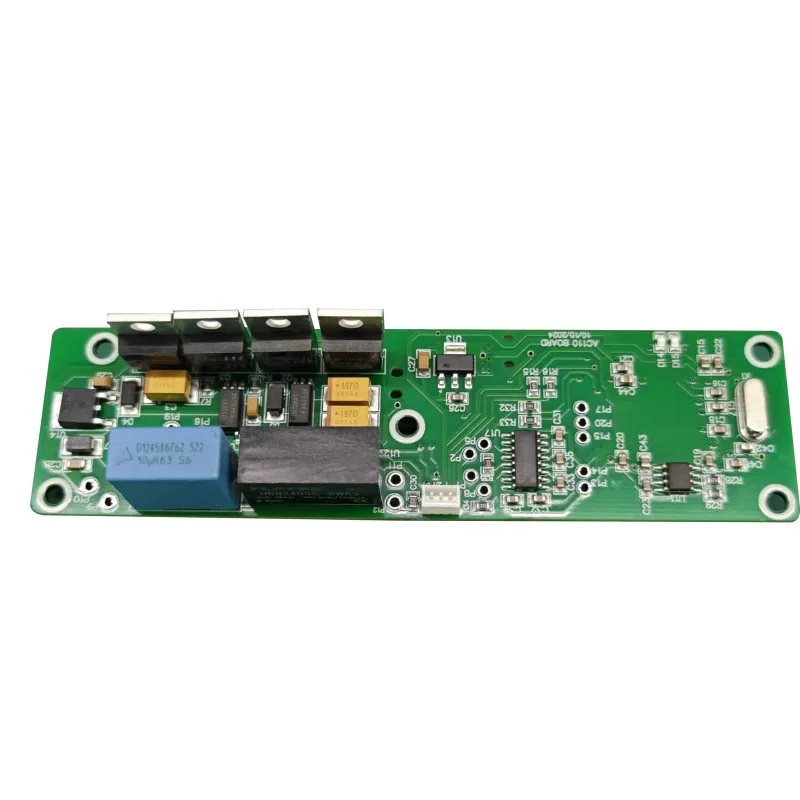

Štai kodėl frazėTemperatūros reguliatorius PCBAaprašo daugiau nei apgyvendinta lenta. Jame aprašoma valdoma šiluminė sistema, kurios matavimo grandinė, galios pakopa ir apsaugos grandinės yra suprojektuotos ir pagamintos kartu. Kai surinkimo procesas yra nestabilus, valdymo kilpa yra priversta kompensuoti fizinį triukšmą, kurio ji nemato.

2. Jutiklio sąsaja: pirmoji gynybos linija

2.1 Jutiklio tipas ir jo gamybos pasekmės

NTC termistoriai, PT100/PT1000 RTD ir termoporos nustato skirtingus PCB priekinės dalies apribojimus. NTC jutikliai užtikrina didelį jautrumą siaurose juostose, tačiau juos reikia linijuoti, nes jų atsparumo ir temperatūros kreivė yra eksponentinė. RTD siūlo linijiškesnį atsaką plačiuose diapazonuose, tačiau jų mažo pasipriešinimo signalo kelias yra jautresnis pėdsakų pasipriešinimui ir litavimo sukeltam įtempiui. Termoporos užtikrina plačiausią diapazoną, bet mažiausią tikslumą, dažnai kelių laipsnių diapazoną, ir priklauso nuo šaltos sankryžos kompensacijos, kuri turi būti elektra stabili.

Jutiklio priekinė dalis yra ne tik analoginė įvestis; tai didelės varžos matavimo mazgas, kuris turi atmesti bendrojo režimo triukšmą, išsaugant nedidelį diferencialinį signalą. Įprasti komerciniai valdikliai iliustruoja sklaidą: NTC įvestis gali būti įvertinta ±0,6 °C, PT100 kanalas - ±0,7 °C, o J tipo termopora - ±3 °C. Šie skaičiai yra jutiklio lygio specifikacijos, o ne sistemos lygio garantijos. Surinkimo procesas arba išsaugo tą tikslumą, arba sumažina jį dėl prasto įžeminimo, šiluminių gradientų ir netinkamos kalibravimo prieigos.

2.2 Išdėstymo izoliavimo ir kalibravimo prieiga

Jutiklio pėdsakas, einantis šalia relės tvarkyklės arba MOSFET perjungimo mazgo, sujungs triukšmą su matavimu. Įžeminimo plokštuma, pertraukta po analoginiu priekiniu galu, privers grąžinti sroves per bendrą varį, sukurdama poslinkius, kurie skiriasi priklausomai nuo apkrovos. Atliekant gamybos projektavimo peržiūrą, šios problemos turėtų būti pažymėtos prieš išleidžiant įrankius. Inžinerinėje apžvalgoje turi būti įvertinta šiluminė jungtis, komponentų išdėstymas jutikliui izoliuoti ir galios / įžeminimo plokštumos vientisumas, kad būtų užtikrintas švarus analoginis jutimas ir stabilus PWM perjungimas.

Kalibravimas yra galutinis tiltas tarp jutiklio ir fizinio gaubto. Nė vienas jutiklis nėra idealiai suderintas su konkrečia PCB, korpusu ir surinkimo kaminu. Atliekant vienkartinį kalibravimą kontroliuojamoje šiluminėje kameroje taikomas korekcinis poslinkis, tačiau plokštė turi būti suprojektuota su bandymo prieiga ir programinės aparatinės įrangos kabliukais, dėl kurių šį kalibravimą būtų galima pakartoti. Jei PCBA surenkamas su nenuosekliu lydmetalio tūriu arba užteršimu, kalibravimo poslinkis svyruos priklausomai nuo amžiaus ir temperatūros, o tai nelems pradinės korekcijos tikslo.

3. PCB medžiagos ir varinė architektūra karštyje

Temperatūros reguliatoriai dažnai veikia aptvaruose, kur aplinkos temperatūra pakyla gerokai virš kambario lygio, o galios pakopa prideda savo šilumos. Pagrindas turi išlaikyti matmenų stabilumą ir dielektrinį vientisumą visame tame diapazone. FR-4 yra įprastas, tačiau didelio Tg laminatas ir aliuminio substratas pasirenkamas, kai šiluminė apkrova arba ciklo profilis viršija tai, ką standartas FR-4 gali toleruoti be išmatuojamo poslinkio.

Stiklo pluošto audinio pynimo raštas FR-4 viduje gali sukelti vietinius šilumos laidumo pokyčius, dėl kurių atsiranda „terminio pynimo“ efektai, kurie keičia jutiklio rodmenis priklausomai nuo to, kur nukreipiamas pėdsakas. Tai ypač svarbu didelio tikslumo valdikliams, kur svarbus net 0,1 °C nuokrypis. Ne mažiau svarbi varinė architektūra. Paprastam termostatui gali pakakti 2 sluoksnių plokštės, tačiau valdikliai su mišraus signalo priekiniais galais ir PWM išėjimais naudojasi 4 arba 6 sluoksnių rinkiniais su specialiomis įžeminimo plokštumomis, esančiomis šalia signalų sluoksnių. Šis išdėstymas užtikrina būdingą izoliaciją tarp triukšmingos maitinimo sekcijos ir jautrios analoginės sekcijos, sumažinant išorinio filtravimo poreikį, kuris pats gali nukrypti.

Todėl fizinis krūvis nėra pasyvus fonas. Tai yra valdymo kontūro dalis. Plokštė, kuri paskirsto šilumą netolygiai, duos jutiklio signalą, kuris yra elektriškai tikslus, bet termiškai klaidingas.

4. Litavimo jungties patikimumas visuose terminiuose cikluose

Temperatūros reguliatoriai yra pakartotinai kaitinami ir vėsinami. Litavimo jungtys, jungiančios maitinimo įrenginius, reles ir jutiklių jungtis, turi atlaikyti susidariusį termomechaninį įtempį. Dominuojantis mechanizmas yra CTE nesutapimas: silicis, varis, lydmetalis ir laminatas plečiasi skirtingu greičiu, o per daugelį ciklų neatitikimas sutelkia įtampą jungties sąsajoje. Mikro įtrūkimai prasideda jungties periferijoje ir plinta tol, kol pakyla pasipriešinimas arba atsidaro jungtis.

Šis gedimo režimas ypač aktualus MOSFET, TRIAC ir relių gnybtuose, kur vietiniai temperatūros pokyčiai yra didžiausi. Valdiklis, kuris išlaiko funkcinį kambario temperatūros testą, vis tiek gali sugesti po kelių šimtų ciklų, jei litavimo procese susidaro tuštumos, nepakankamai sudrėkinama arba susidaro per daug intermetalų. Todėl surinkimo atsakas turi apimti kontroliuojamus pakartotinio srauto profilius, patikrintą pastos nusodinimą ir tikrinimo metodus, kurie gali matyti paslėptas jungtis.

• Reflow vienodumas:Maždaug 10 °C delta T tarp karščiausios ir šalčiausios plokštės jungties yra praktiškas daugelio bešvinių profilių tikslas; platesni išplitimai reiškia, kad kai kurios jungtys yra nepakankamai apdorotos, o kitos – per daug apkrautos.
• Tuštumos valdymas:Tuštumos po šiluminėmis trinkelėmis padidina atsparumą sujungimui su plokšte ir sukuria vietines karštąsias vietas, kurios pagreitina įtrūkimų augimą.
• Prieiga prie patikrinimo:Rentgeno spindulių patikrinimas būtinas BGA ir dugno galiniams komponentams; Vien AOI negali patvirtinti paslėptos jungties geometrijos.
• Įtempimo mažinimas:Jungtys ir sunkios skylės dalys turi būti mechaniškai paremtos, kad korpuso šiluminis plėtimasis nepatektų tiesiai į litavimo sluoksnį.

kasTemperatūros reguliatorius PCBAkuris, kaip tikimasi, veiks ilgus metus važiuojant dviračiu, turi būti pagamintas naudojant litavimo procesą, atitinkantį terminį ciklą, o ne tik pagal vizualinius priėmimo kriterijus. IPC-A-610 2 arba 3 klasė yra darbo kokybės pagrindas, tačiau jungties cikliškumą lemia lydinio, profilio ir trinkelės konstrukcijos derinys.

5. Bandymo aprėptis, atskleidžianti latentinius šiluminius defektus

Funkcinis bandymas kambario temperatūroje yra būtinas, bet nepakankamas šilumos valdikliui. Plokštė gali išlaikyti grandinės testą ir funkcinės grandinės testą ir vis tiek turi latentinį defektą, kuris atsiranda tik esant temperatūros įtampai. Bandymo strategija turėtų padidinti streso lygį, kad ankstyvieji gedimai būtų pastebėti prieš išsiunčiant.

Automatinis optinis patikrinimas patikrina komponentų buvimą ir lydmetalio formą. Grandinės bandymas patvirtina rezistorių ir kondensatorių reikšmes ir aptinka trumpuosius jungimus arba atsidarymą. Funkcinės grandinės bandymas imituoja jutiklių įėjimus ir patvirtina relės arba SSR išėjimus. Rentgeno spindulių patikrinimas atskleidžia paslėptas litavimo tuštumas ir BGA žlugimą. Atliekant įdegio ir aplinkos įtempių patikrą, agregatas veikiamas aukštesnėje temperatūroje, veikiant apkrovai, dažnai 24–48 valandas, kad sugestų ribinės jungtys ir komponentų defektai. Aplinkos kameros padidina šią galimybę nuo –40 °C iki +125 °C ir 0–95% santykinės drėgmės, todėl gamintojas gali koreliuoti stendo elgesį su lauko sąlygomis.

Bandymo armatūros kontaktinis atsparumas taip pat gali užmaskuoti kraštinę jungtį. Jei pogo kaiščiai nesiliečia nuosekliai, bandymas gali išlaikyti plokštę, kuri suges dėl vibracijos ar šiluminio plėtimosi. Įdegimas nepakeičia stabilaus proceso. Tai yra specifinių pavojų filtras, kuris yra efektyviausias, kai įtempių profilis atspindi tikrąją valdiklio šiluminę funkciją. Bendras mirkymas aukštoje temperatūroje gali sunaudoti bandymo pajėgumus, neatskleidžiant su važiavimu dviračiu susijusių trūkumų, kurie svarbūs temperatūros valdymo programoje.

6. Konformali danga ir aplinkos izoliacija

Drėgmė ir užterštumas yra paslėptos šiluminės problemos. Plona adsorbuoto vandens plėvelė ant PCB paviršiaus gali sukurti nuotėkio kelius tarp jutiklių pėdsakų, pakeisdama efektyvų matavimo tinklo varžą. Padidėjus drėgmei cheminių medžiagų likučiai dėl srauto ar tvarkymo gali tapti laidūs. Valdiklyje, kuris priklauso nuo didelės varžos jutiklio įvesties, šie nuotėkio keliai rodomi kaip temperatūros poslinkis arba triukšmas.

Konformali danga padeda tai išspręsti suformuodama ploną polimero sluoksnį, kuris atitinka plokštės topologiją ir izoliuoja grandinę nuo drėgmės, dulkių ir cheminių teršalų. Akrilo dangos yra ekonomiškos ir perdirbamos; poliuretanas užtikrina didesnį atsparumą tirpikliams ir dilimui; silikonas suteikia plačiausią temperatūros diapazoną ir lankstumą. Danga turi būti dengiama po kruopštaus valymo, nes joninė tarša sulaiko ją prie plokštės ir gali pagreitinti elektrocheminį gedimą, o ne užkirsti jam kelią.

Dangos sukibimas yra kitas kintamasis; jei paviršiaus energija yra per maža dėl likučių, šiluminio ciklo metu danga gali sluoksniuotis, atverdama kelią drėgmei. Temperatūros reguliatoriams dažnai tinka pasirinktinė danga, nes jungtys, relės ir bandymo taškai gali likti nepadengti. Procesas turi būti kontroliuojamas taip, kad ant atvirų pėdsakų dangos storis būtų pakankamas, bet neužkirstų smulkaus žingsnio laidų ir netrikdytų šiluminio reljefo savybių.

7. Atsekamumas kaip šiluminės rizikos valdymo įrankis

Kai valdiklis dreifuoja lauke, pirmiausia kyla klausimas, ar elgesys yra izoliuotas, ar susijęs su paketu. Be atsekamumo į šį klausimą nebus galima veiksmingai atsakyti. Partijos lygio ir vieneto lygio atsekamumas susieja kiekvieną serijos numerį su komponentų datos kodais, pertvarkymo įrašais, bandymų rezultatais ir dangos partija. Tai leidžia gamintojui ir klientui nustatyti, ar skundas dėl dreifo yra susijęs su konkrečia komponentų partija, konkrečia linija ar konkrečia aplinkos bandymo ekskursija.

Atsekamumas aTemperatūros reguliatorius PCBAprograma nėra administracinės išlaidos. Tai mechanizmas, kuris lauko gedimą paverčia ribotu, pataisomu įvykiu, o ne atviru patikimumo klausimu. Įgaliotas tiekimas yra kita atsekamumo pusė. Komponentai, įsigyti per franšizės pagrindu veikiančius platintojus, turi dokumentais patvirtintą kilmę. Komponentai iš atviros rinkos kanalų gali būti atnaujinti, pažymėti iš naujo arba nepateikti nurodyto datos kodo lango. Temperatūros valdiklio atveju padirbtas arba pasenęs jutiklio sąsajos komponentas gali pakeisti visą matavimo grandinę. Įeinančių komponentų vizualinis, elektrinis ir rentgeno patvirtinimas suteikia praktišką apsaugą nuo padirbinėjimo prieš pradedant surinkimą.

8. Nuo prototipo iki tomo: gamybos branda

Šiluminis stabilumas turi išgyventi perėjimą nuo inžinerinių pavyzdžių prie tūrinės gamybos. Procesas, veikiantis penkiose plokštėse, gali kitaip veikti penkiuose tūkstančiuose, jei pasikeičia pastos nusodinimas, pakartotinio srauto apkrova arba bandymo armatūros kontaktai. Gamybos partneris turi įrodyti, kad kiekvienoje fazėje išlaikomi tie patys kontroliuojami parametrai.

• Inžinerinis patikrinimasMažos konstrukcijos, skirtos projekto patvirtinimui ir pradiniam terminiam derinimui. Sutelkite dėmesį į išdėstymo patikrinimą ir jutiklio kalibravimo prieigą.
• Pilotinis bėgimasProceso apibūdinimas ir terminio įtempio testavimas. Litavimo profilis, dangos padengimas ir bandymo ribos yra fiksuotos.
• Mažos apimties gamybaĮėjimo į rinką partijos. Atsekamumas ir gaunamų tikrinimų drausmė vykdoma dideliu mastu.
• Didelės apimties gamybaStabilus SMT derlius, pakartojamas funkcinis testas ir partijos lygio patikimumo stebėjimas.

Kiekviename etape gamintojas turėtų pateikti grįžtamąjį ryšį apie gamybos projektą, kuriame būtų atsižvelgiama į galios pėdsakų, komponentų atstumo ir bandymo taško prieinamumo šiluminį reljefą. Partneris, turintis IATF 16949 discipliną, taiko pažangų kokybės planavimą, gedimų režimo analizę ir pakeitimų valdymą šilumos valdiklio programai, net kai galutinis produktas yra pramoninis, o ne automobilių. ISO 13485 prideda vieneto lygio atsekamumą, procesų patvirtinimą ir rizikos valdymo dokumentus medicininio lygio valdikliams. Šios sistemos nėra rinkodaros etiketės; jie nustato, ar gamybos procesas ilgainiui gali išlaikyti šilumines specifikacijas.

Unixplore elektronikaTaiko šį daugiasluoksnį metodą – jutiklius pagrįstą DFM, vidaus AOI, IRT, FCT, rentgeno spindulius, įdegimą ir aplinkos patikrą – siekdamas suderinti projektavimo tikslus ir apimties patikimumą. Dvipusis SMT pirmojo praėjimo išeiga, viršijanti 98,5 %, yra vienas iš rodiklių, tačiau reikšmingesnis rezultatas yra valdiklis, kurio šiluminis elgesys neviršija jo specifikacijos po pakartotinio važiavimo dviračiu ir lauko poveikio.
