Kaip pasirinkti temperatūros reguliatorių PCBA gamykloje – techninis pirkėjo vadovas

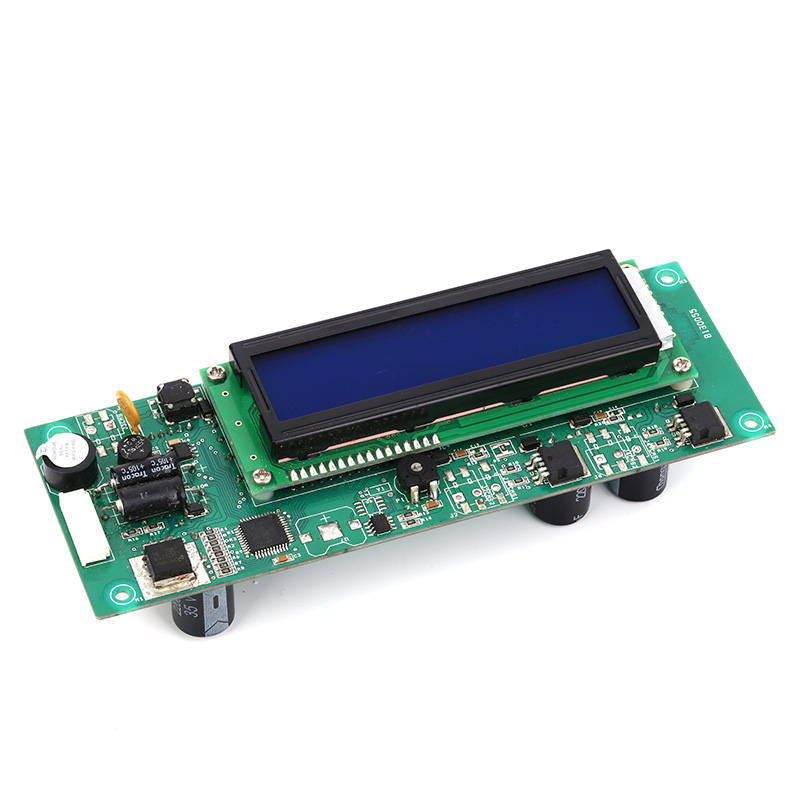

Kodėl gamykla svarbiau nei dizainas
Puikustemperatūros reguliatorius PCBAdizainas popieriuje nepavyksta, jei montuojant atsiranda šalto litavimo jungtys, neteisingai išdėstyti komponentai arba prastai valdomas šiluma. Gamyklos valdymas:
- Litavimo pastos kokybė ir perpylimo profilis
- ESD apsauga surinkimo metu
- Komponentų tiekimo atsekamumas
- Elektros bandymo aprėptis (ICT, FCT)
- Nudegimo ir aplinkos streso patikra
Pasirinkite blogai, o lauko gedimų dažnis gali šoktelėti nuo 0,2% iki 5% ar daugiau.

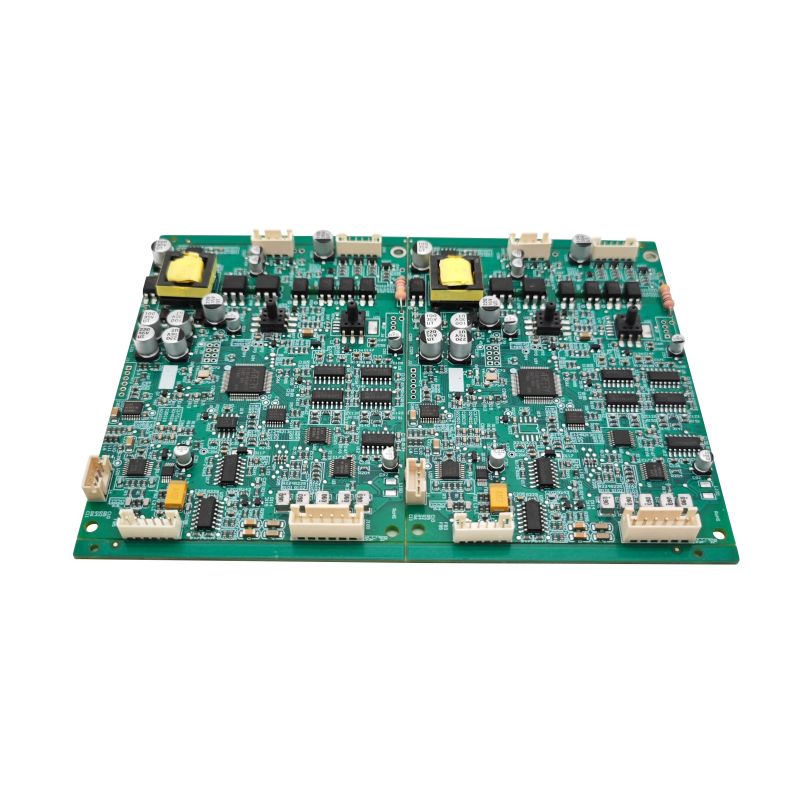

8 kritiniai temperatūros reguliatorių PCBA gamyklų vertinimo kriterijai
1. Sertifikatai ir auditas
Sertifikatas, kodėl tai svarbuISO 9001:2025Pagrindinė kokybės valdymo sistemaIATF 16949Reikalingas automobilių šilumos reguliatoriamsISO 13485Medicinos prietaiso temperatūros kontrolė PCBAIPC-A-610 2 arba 3 klasė Elektroninių mazgų priimtinumasUL / CESGalutinių produktų saugos atitiktis
Raudona vėliava:Gamykla teigia, kad „atitinka ISO“, bet negali parodyti galiojančio sertifikato.
2. Vidaus bandymo galimybės
Rimtastemperatūros reguliatorius PCBAgamykla neperduoda testavimo iš išorės. Ieškokite:
- AOI (automatinis optinis patikrinimas)-- 100% lentų
- IKT (grandinis testas)-- Tikrina rezistorius, dangtelius, šortus
- FCT (funkcinės grandinės testas)- Imituoja jutiklio įvestį, patikrina relę / SSR išvestį
- Įdegamos krosnys-- 48 val. 50°C temperatūroje su apkrovos ciklu
- Rentgeno apžiūra-- Skirta BGA arba paslėptoms litavimo jungtims
3. Komponentų tiekimas ir atsekamumas
Prašykite rašytinės politikos šiuo adresu:
- Tik įgalioti platintojai(„DigiKey“, „Mouser“, „Arrow“ arba vietiniai atitikmenys)
- Partijos atsekamumas-- Kiekvienas PCBA serijos numeris, susietas su komponentų datos kodais
- Klastočių aptikimas-- Vizuali apžiūra, rentgeno spinduliai ir elektrinis patvirtinimas
Be atsekamumo vienas padirbtas kondensatorius gali sugadinti visą gamybos eigą.
4. Inžinerinis palaikymas ir DFM peržiūra
Gamykla turėtų pateikti aDizainas gamybai (DFM)praneškite prieš cituodami. Tai apima:
- Litavimo kaukė ir šilkografijos skaidrumas
- Komponentų atstumas automatizuotam išdėstymui
- Šiluminis reljefas ant galios pėdsakų
- Prieiga prie FCT šviestuvų bandymo taško
Mūsų standartas:Bent 3 DFM iteracijos įtrauktos į NPI (naujo produkto pristatymą).
5. Prototype to Volume Production Pathway
FazėKiekisTipinis pristatymo laikas Inžineriniai pavyzdžiai5--20 vnt.5--7 dienos Bandomasis paleidimas50--200 vnt.10-12 dienų Mažos apimties gamyba500--2000 vnt.15--20 dienųDidelė apimtis (per mėnesį)5000+30 vnt.25-
Venkite gamyklų, kurios negali pagaminti prototipų neapmokestinę didžiulių NRE mokesčių.
6. Terminis važiavimas dviračiu ir aplinkos streso bandymas
Užtemperatūros reguliatorius PCBAnaudojamas šaldytuve, orkaitėse ar lauko įrangoje, patikrinkite, ar gamykloje yra:
- Temperatūros kamera(-40°C iki +125°C)
- Drėgmės kamera(0–95 % santykinis drėgnis)
- Šiluminio šoko galimybė(oras į orą, 10s pervežimas)
Prašykite ankstesnių panašių produktų bandymų ataskaitų.
7. Bendravimas ir skaidrumas
Citatos fazės metu užduokite tris klausimus:
1. "Kokia yra jūsų tipinė dvipusio SMT pajamingumo norma?" (Geras atsakymas: >98,5%)
2. "Ar galiu pamatyti ankstesnio kliento DFM ataskaitos pavyzdį?"
3. "Kas tvarko klientų skundus dėl kokybės – ir koks yra jūsų 8D ataskaitos procesas?"
Lėti arba neaiškūs atsakymai rodo būsimas problemas.
8. Vieta ir logistika
- Vietinis vs ofšorinis:Namų gamyklos supaprastina bendravimą, tačiau kainuoja 30–50 % daugiau. Užsienyje reikia aiškių QC susitarimų.
- Siunta prieš raktus:Iki galo (gamykla perka komponentus) taupo pirkimo pastangas. Siuntimas (jūs tiekite dalis) suteikia jums galimybę kontroliuoti komponentų prekių ženklus.
Kritiškai svarbiemstemperatūros reguliatorius PCBA, rekomenduojame iki galo su sutartyje pasirašytu patvirtintu tiekėjų sąrašu (AVL).

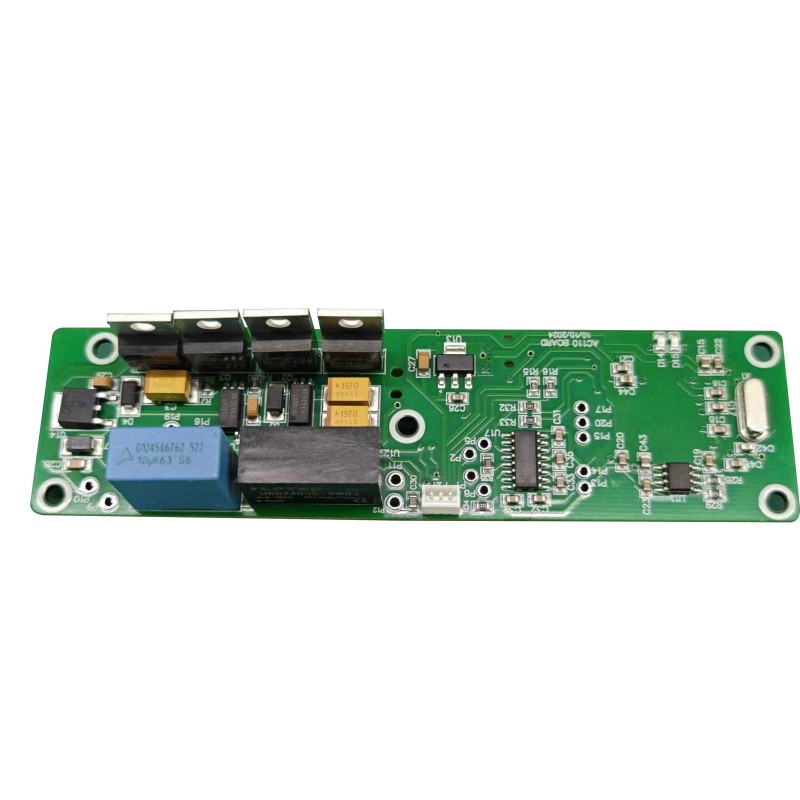

Techniniai parametrai, kuriais reikia dalytis, kai prašote pasiūlymo
Norėdami gauti tikslias kainas, kiekvienai gamyklai kandidatei pateikite šią lentelę:
ParametrasJūsų reikalavimas (pavyzdys) PCB dydis120 x 90 mm, 1,6 mm FR-4Sluoksnių skaičius2 sluoksnių arba 4 sluoksnių SMT komponentų skaičius ~ 85 (įskaitant 0603 pasyvius)Kiauryminiai komponentai4 (sraigtiniai gnybtai, relė)Reikalingi bandymo taškai12 (FCT10,A0metinis tūris0) akrilas, abi pusės Darbo aplinka -20°C iki +75°C, 90% RH
Temperatūros reguliatorius PCBA – gamyklos pasirinkimo DUK
1 DUK – Kokia yra priimtina PCBA temperatūros reguliatoriaus kaina (tik surenkama, be korpuso)?
Atsakymas:Standartiniam 2 sluoksniuitemperatūros reguliatorius PCBAsu 60–100 SMD komponentų (įskaitant mikrovaldiklį, relę ir gnybtų blokus), surinkimo kainos skirstomos taip:
- Prototipas (1–10 vnt):25–60 USD už lentą (įskaitant trafaretą ir sąranką)
- Maža partija (100--500 vnt):8–15 USD už lentą
- Vidutinis tūris (1 000–5 000 vnt.):4,50–7,00 USD už lentą
- Didelė apimtis (10 000 ir daugiau vnt):2,80–4,50 USD už lentą
Šios kainos apima surinkimą iki galo (visi pasyvūs komponentai tiekiami gamykloje). Pridėkite 1,50–3,00 USD už plokštę, kad atliktumėte 100 % ICT + FCT testavimą. Pridėkite 2,00 USD už plokštę už konformalią dangą. Bet kokia kaina, žymiai mažesnė už šiuos diapazonus, greičiausiai naudoja neoriginalius komponentus arba praleidžia elektrinius bandymus.
2 DUK – kaip patikrinti tikrą gamyklos kokybės lygį prieš pateikdamas didelį užsakymą?
Atsakymas:Naudokite taisyklę „3-40-400“ prieš įsipareigodami atemperatūros reguliatorius PCBAgamykla:
- 3 pavyzdžiai:Atlikite savo funkcinį testą trijose inžinerinių pavyzdžių plokštėse. Išmatuokite temperatūros matavimo tikslumą (±0,5°C?) ir relės perjungimo laiką.
- 40 vienetų (bandomasis paleidimas):Užsisakykite 40 surinktų PCBA. Atlikite pagreitintą terminį ciklą (10 ciklų nuo -20°C iki +70°C). Išmatuokite gedimų dažnį – priimtinas yra ≤ 2 plokščių sugedimas (5%).
- 400 vienetų (pirmoji gamybos partija):Po piloto leidimų užsisakykite 400 vnt. Naudokite statistinę atranką (AQL 0,65 dideliems defektams, 1,5 nedideliems defektams). Kas 20-ą plokštę patikrinkite, ar litavimo jungties kokybė padidinama.
Gamykla, atsisakiusi mokamo bandomojo 40 vienetų eksploatavimo, slepia proceso nenuoseklumą. Pasivaikščiok.
3 DUK – kokią garantiją ir atsakomybę turėtų pasiūlyti temperatūros reguliatoriaus PCBA gamykla?
Atsakymas:Profesionalustemperatūros reguliatorius PCBAgamyklos teikia:
- 1 metų darbo garantija-- dengia litavimo jungčių gedimus, pakeltus trinkeles, netinkamą komponentų išdėstymą.
- 90 dienų komponentų garantija- jei jie įsigijo dalis, jie pakeičia visas DOA (mirusias atvykus) plokštes dėl komponentų defektų. Po 90 dienų komponentų garantija atitinka originalią gamintojo politiką (dažnai 1–3 metai).
- Atsakomybės riba- standartinės sutartys riboja atsakomybę iki PCBA sąskaitos faktūros vertės. Dėl svarbių programų (medicininės gyvybės palaikymo, orlaivių) susitarkite dėl atskiro kokybės susitarimo su didesne atsakomybe.
Garantijos sąlygas visada gaukite raštupriešdepozitą. Geros reputacijos gamyklos savo išankstinėje sąskaitoje faktūroje įtraukia kokybės skyrių. Venkite bet kokios gamyklos, kurioje rašoma „surinktoms plokštėms neteikiama garantija“ – tai yra tiesioginis diskvalifikavimas.
Raudonos vėliavos, kurių reikia nedelsiant vengti
| Raudona vėliava | Kodėl Pavojinga |
|---|---|
| „Mums nereikia jūsų Gerber failų“ | Negalima atlikti DFM – didelė surinkimo klaidų rizika |
| „Testavimas yra papildomas mokestis“ | Nurodo, kad nėra vidinės FCT galimybės |
| „Naudojame lygiavertes dalis“ (be prekės ženklo patvirtinimo) | Tikėtina, kad suklastotos arba neatitinkančios specifikacijos komponentai |
| Minimalus prototipo užsakymas 5000 vnt. | Nenori remti NPI – prasta inžinerinė kultūra |
| Nėra grąžinimo politikos dėl sugedusių mazgų | Perkelia visą riziką jums |
Galutinė rekomendacija – 5 žingsnių atrankos darbo eiga
1. Trumpasis sąrašas 3–5 gamyklosnaudodami anksčiau nurodytus sertifikavimo ir testavimo galimybių filtrus.
2. Siųsti tą patį techninių duomenų paketą(Gerbers, KOM, surinkimo brėžinys) visiems.
3. Palyginkite DFM ataskaitas-- gamykla, kuri randa daugiau problemų, yra kruopščiausia.
4. Užsisakykite 10 prototipų iš dviejų geriausių kandidatų– išbandykite juos greta savo sistemoje.
5. Paleiskite 40 vienetų pilotą nuo nugalėtojoprieš įsipareigodami vykdyti metinę apimtį.
A temperatūros reguliatorius PCBAgamykla, kuri praeina šį procesą, užtikrins pastovią kokybę metų metus, o ne mėnesius.
Norėdami gauti iš anksto patikrintų gamyklų, atitinkančių visus šiame vadove nurodytus kriterijus, sąrašą, susisiekite su savo metiniu kiekiu ir tiksline lentos kaina. Įtraukite savo jutiklio tipą (NTC/PT100/termopora), kad gautumėte atitinkamą rekomendaciją.
