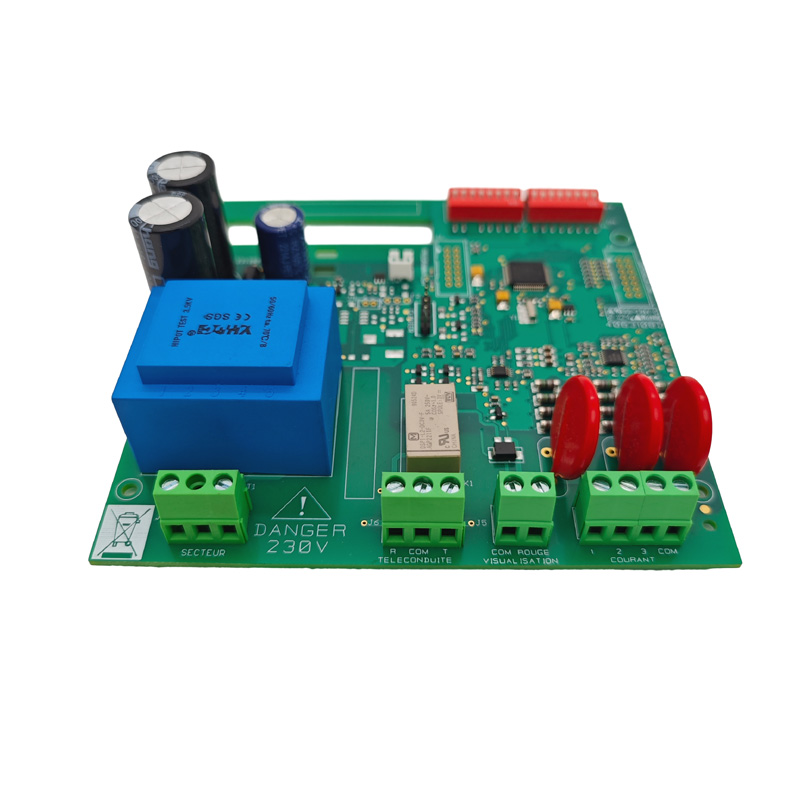

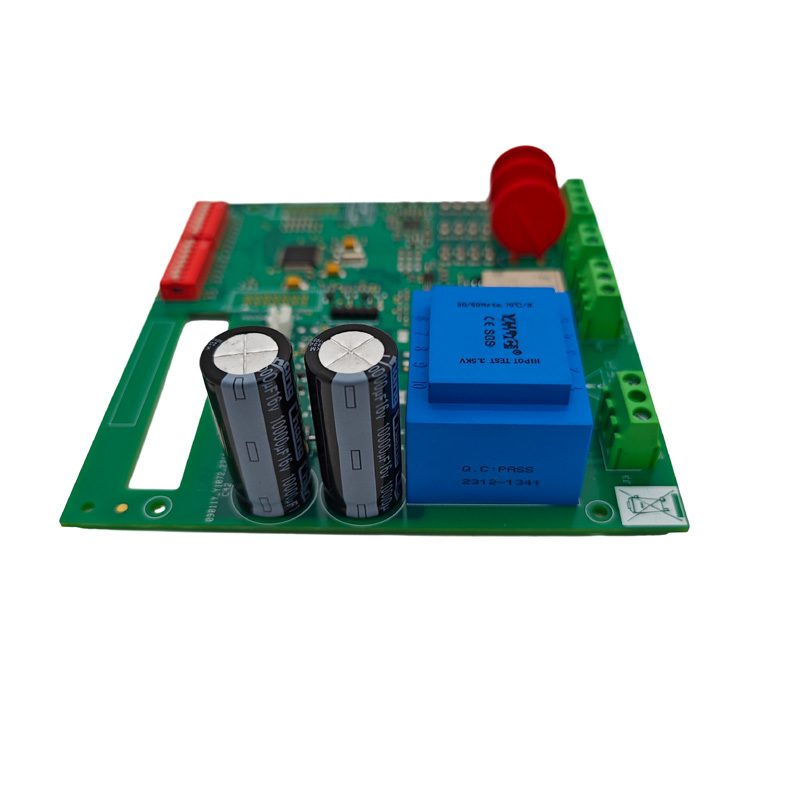

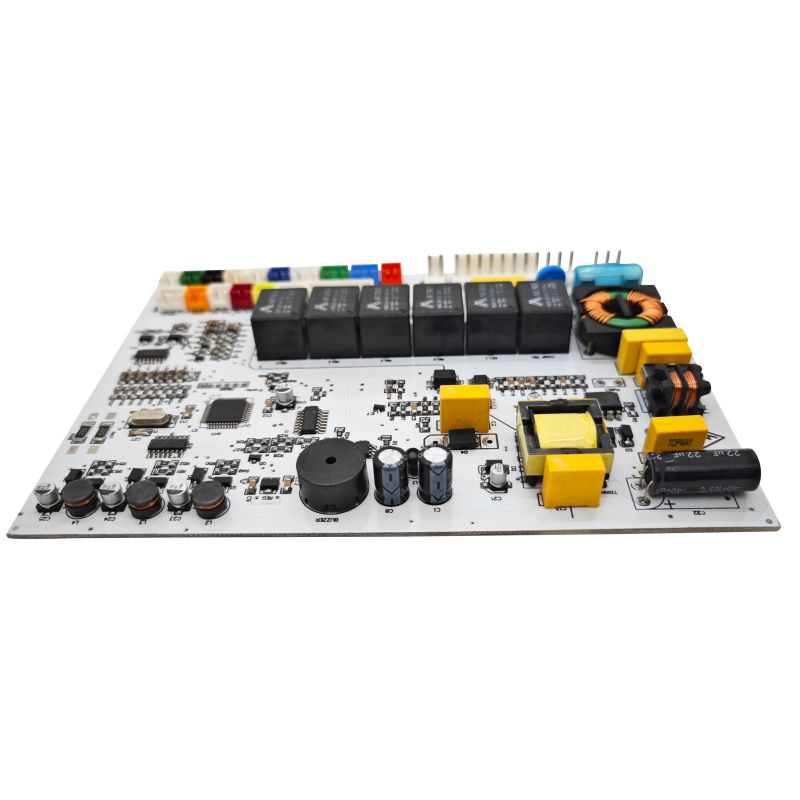

Žvejybos sonaras PCBA

Žvejybos sonaro sistema (žuvų ieškiklis) yra pagrindinis elektroninis jūrinės aptikimo įrangos komponentas, plačiai naudojamas pramoginėje žvejyboje, verslinėje žvejyboje ir povandeniniuose tyrinėjimuose. Kaip profesionalus PCBA gamybos paslaugų teikėjas, siūlome vieno langelio sprendimus nuo projektavimo iki galutinio gaminio surinkimo, užtikrindami patikimą veikimą atšiaurioje jūrinėje aplinkoje, kuriai būdingas druskos purškimas, didelė drėgmė ir ekstremalūs temperatūros svyravimai.

Du pagrindiniai žvejybos sonaro PCBA mazgai

Sonaro sistemą sudaro du elektroniniai mazgai, kurių kiekvienas turi aiškiai skirtingus PCBA reikalavimus:

Ekrano / procesoriaus PCBA

• Sonarinių signalų apdorojimas – grįžtamąjį aidą paverčia skaitmeniniais vaizdais

• GPS navigacijos integracija – padėties duomenų derinimas su sonaro rodmenimis

• Ekrano valdymas – LCD arba jutiklinio ekrano išvesties valdymas

• Vartotojo sąsajos sąveika – skaitymo mygtukas arba jutikliniai įėjimai

Keitiklis PCBA

1. Impulsų generavimas – aukštos įtampos pliūpsniai (±40V iki ±100V) sonaro dažniais

2. Aido priėmimas – silpnų grįžtamųjų signalų stiprinimas ir kondicionavimas (mikrovoltų diapazonas)

3. Siuntimo / priėmimo perjungimas – greitas perjungimas tarp siuntimo ir priėmimo režimų

4. Impedance matching – atitinka kabelio ir keitiklio charakteristikas

Šiuolaikinės gamybos tendencijos: aukščiausios klasės žvejybos keitikliai dabar naudoja SMT technologiją, o pjezoelektriniai elementai montuojami tiesiai ant PCBA, pakeičiantys rankinį keraminių kristalų padėties nustatymą, kad būtų geresnis tikslumas ir sumažintos sąnaudos.

Pagrindinės techninės specifikacijos

Galimos konfigūracijos

• Vieno dažnio, vieno pluošto: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• Dviejų dažnių, vieno pluošto: 38/200 kHz arba 50/200 kHz (įprasta žvejybai)

• Didelė galia: 4 kW komercinė giliavandenė konfigūracija

PCBA fizinės specifikacijos

Šeši svarbūs projektavimo aspektai

1. Signalo vientisumas – aptikimo tikslumo užtikrinimas

Sonaro dažniai svyruoja nuo 50 kHz iki daugiau nei 900 kHz. PCBA išdėstymas tiesiogiai veikia aptikimo diapazoną ir tikslumą:

• Impedansu valdomi pėdsakai: 50Ω arba 75Ω būdingi keitiklių kabeliams

• Suderinti pėdsakų ilgiai: fazinių matricų keitiklių visų elementų pėdsakų elektrinis ilgis turi būti vienodas

• Apsauginiai žiedai: erdviniai jautrūs analoginiai įėjimai su įžemintais pėdsakais, kad būtų išvengta triukšmo

• Atskiras analoginis / skaitmeninis įžeminimas: prijunkite vienoje žvaigždės taške šalia maitinimo įvesties

2. Apsauga nuo drėgmės – svarbiausias patikimumo faktorius

Jūros aplinkoje PCBA veikia druska, kondensatas ir tiesioginis panardinimas. Dėl konforminės dangos negalima derėtis:

IP įvertinimo tikslai:

• Ekrano blokas: mažiausiai IP65 (nelaidus dulkėms, atsparus vandens purslams)

• Keitiklio mazgas: minimalus IP68 (atsparus panardinimui iki 1 m ir daugiau)

3. Siuntimo/priėmimo (T/R) perjungimas – jautraus imtuvo apsauga

Sonarinis keitiklis negali siųsti ir priimti vienu metu. PCBA turi būti T/R jungiklis, kuris apsaugo jautrų žemo triukšmo stiprintuvą (LNA) nuo aukštos įtampos perdavimo impulso:

• Trijų sluoksnių apsauga: smulkintuvo grandinė + įtampos užspaudimas + serijinė varža

• Reakcijos laikas: <10 μs (1 pėdos gylis sekliame vandenyje = 2 μs kelionė pirmyn ir atgal)

• Imtuvo apsaugos laipsnis: išgyvena ±100 V smailes naudojant ±5 V įvestį

4. Galios stiprintuvo dizainas

Pakelia MCU loginio lygio signalą (5 V) iki įtampos, reikalingos keitikliui valdyti:

5. Imtuvo grandinė – stiprinimas ir filtravimas

Grįžtamieji aidai yra labai silpni (milivoltai arba mikrovoltai). Imtuvo grandinei reikalingas didelis stiprinimas ir mažas triukšmas:

6. Maitinimo bloko projektavimas

Sukuria kelis švarius įtampos bėgius iš vieno 12 V jūrinio akumuliatoriaus įvesties:

Rekomendacija: skaitmeniniams ir analoginiams bėgiams naudokite atskirus perjungimo reguliatorius. Naudokite LDO perjungę keitiklius, kad imtuvo grandinės energija būtų švariausia.

PCBA maketo patikimumo taisyklės

Medžiagos pasirinkimo vadovas

Gamybos testavimo reikalavimai

Aplinkosauginė kvalifikacija (komercinio produkto standartas)

DUK

1 klausimas: standi FR4 arba lanksti PCB keitiklio surinkimui?

Abu yra gyvybingi; pasirinkimas turi įtakos našumui ir patikimumui:

• Tvirtas FR4: geriausiai tinka paprastiems vieno elemento keitikliams, žemo dažnio (50–83 kHz) konstrukcijoms. Mažesnė kaina, paprastesnė gamyba, bet negali atitikti lenktų korpuso formų.

• Lanksti PCB: geriausiai tinka fazinėms matricoms, aukšto dažnio (200 kHz+), lenktoms korpusų konstrukcijoms. Atitinka sudėtingas formas, sumažina korpuso dydį, bet didesnę kainą.

Pramonės tendencija: aukščiausios kokybės žuvų ieškikliai dabar naudoja lanksčius PCBA su SMT pjezoelektriniais elementais, leidžiančius tiksliai nustatyti daugybę mažų keitiklių elementų išlenktose arba linijinėse matricose, kad suformuotų sonaro spindulį.

2 klausimas: kaip apsaugoti imtuvo pirminį stiprintuvą nuo aukštos įtampos perdavimo impulsų?

Naudokite trijų sluoksnių apsaugos schemą:

1. Chopper grandinė: nuosekliai sujungti MOSFET arba PIN diodai su imtuvo įėjimu – išsijungia siuntimo metu

2. Įtampos tvirtinimas: Schottky arba Zener diodai sujungiami iki ±5 V arba ±10 V

3. Serijos varža: nuo 100Ω iki 1kΩ rezistorius tarp T/R jungiklio ir LNA įvesties riboja srovę gedimo sąlygomis

3 klausimas: kas sukelia nutrūkstančius sonaro signalus arba vaiduoklio aidus?

Dažnai atsekami dėl PCBA konstrukcijos ar surinkimo defektų:

1. Drėgmės patekimas į jungtį → Įdėkite jungties jungtį, naudokite sandarias jungtis

2. Įtrūkusios SMT elementų litavimo jungtys → Naudokite lanksčią PCB, pridėkite epoksidinį užpildą

3. Nepakankamas atjungimas ant galios bėgių → Pridėkite 1000 μF tūrinį kondensatorių, atskirkite 100 μF + 100 nF atjungimą LNA bėgiui

4. Prastas dažnių juostos pralaidumo filtro derinimas → Naudokite 1% tolerancijos komponentus, patikrinkite tinklo analizatoriumi

Kodėl verta rinktis mus – tiksliai atitinka žvejybos sonaro PCBA reikalavimus

Sukūrėme savo pajėgumus, kad galėtume spręsti unikalius jūrinės elektronikos gamybos iššūkius:

1. Brandžios drėgmės apsaugos procesai

Druskos purškiama korozija ir drėgmės patekimas yra pagrindiniai iššūkiai jūrinėje aplinkoje. Siūlome akrilo, silikono ir uretano konformiškos dangos parinktis su pasirinktiniu purškimu (tiksliai vengiant jungties sričių) ir UV fluorescencinį žymeklį, kad būtų lengva patikrinti – atitinkantys keitiklių rinkinių apsaugos IP68 reikalavimus.

2. Lanksčios PCB ir standžios lanksčios gamybos galimybės

Aukščiausios klasės žvejybos keitikliai vis dažniau naudoja lanksčius PCB + SMT pjezoelektrinių elementų sprendimus. Mes palaikome lanksčių PCB (poliimido / PET) ir standžiųjų lanksčių plokščių gamybą – tai leidžia tiksliai nustatyti masyvų padėtį, suderinti lenktą korpusą ir sumažinti bendrą dydį.

3. Vieno langelio „iki rakto“ paslauga – mažesnės koordinavimo išlaidos

Pradedant nuo PCB gamybos → komponentų tiekimo → SMT/DIP surinkimo → programavimo → funkcinio testavimo → konforminės dangos → laidų surinkimo → gatavo produkto surinkimo, visi procesai atliekami įmonės viduje, taip sumažinant kelių tiekėjų koordinavimo išlaidas ir kokybės riziką.

4. Išsamios testavimo ir patvirtinimo galimybės

Įrengti 2 senėjimo bandymo kambariai, 2 aukštos / žemos temperatūros bandymo kameros ir platus profesionalių bandymo prietaisų asortimentas, galime atlikti:

• In-Circuit Test (IKT)

• Šiluminio ciklo bandymas (nuo -40°C iki +85°C)

• Druskos purškimo bandymas

• Temperatūros smūgio bandymas

• Funkcinis bandymas (įskaitant T/R perjungimo patvirtinimą, triukšmo lygio bandymą)

5. Lankstus apimties palaikymas

Metinis PCBA gamybos pajėgumas viršija 1,5 milijono vienetų, tuo pačiu palaikomas mažos apimties bandomasis paleidimas be MOQ – sklandus perėjimas nuo prototipo patikros prie masinės gamybos.

Mūsų kvalifikacijos

• Įkurta: 2011 m

• Gamyklos plotas: 3000+ kv.m

• MTEP inžinieriai: 20

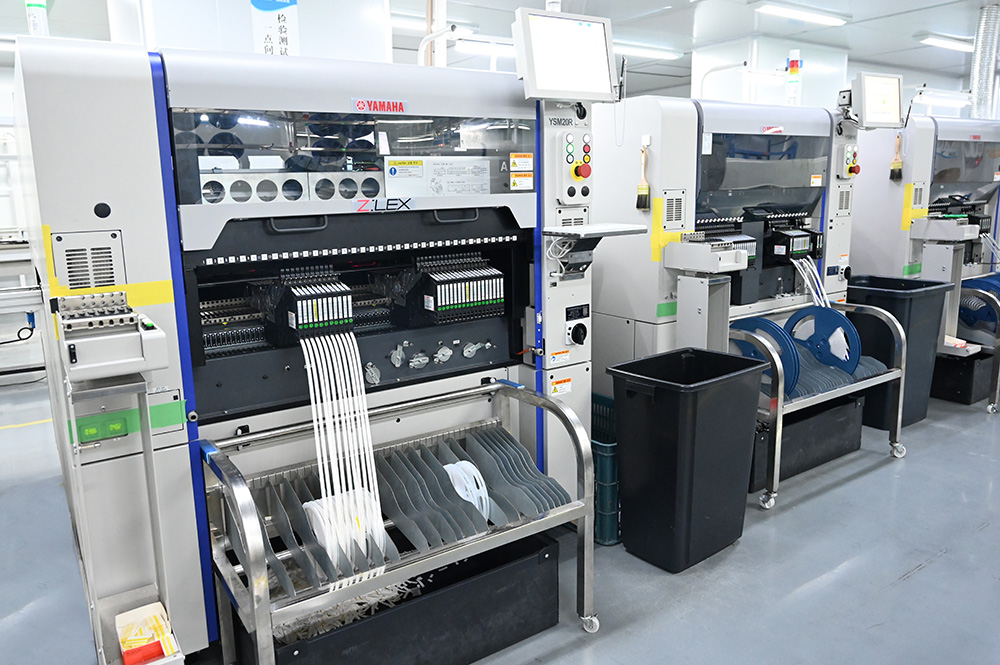

• SMT gamybos linijos: 6

• DIP surinkimo linijos: 4

• Gatavų gaminių surinkimo linijos: 2

• Kokybės sistema: sertifikuota ISO 9001:2015, atitinka IPC-610E

• Eksporto rinkos: Šiaurės Amerika, Pietų Amerika, Europa, Azija, Okeanija
