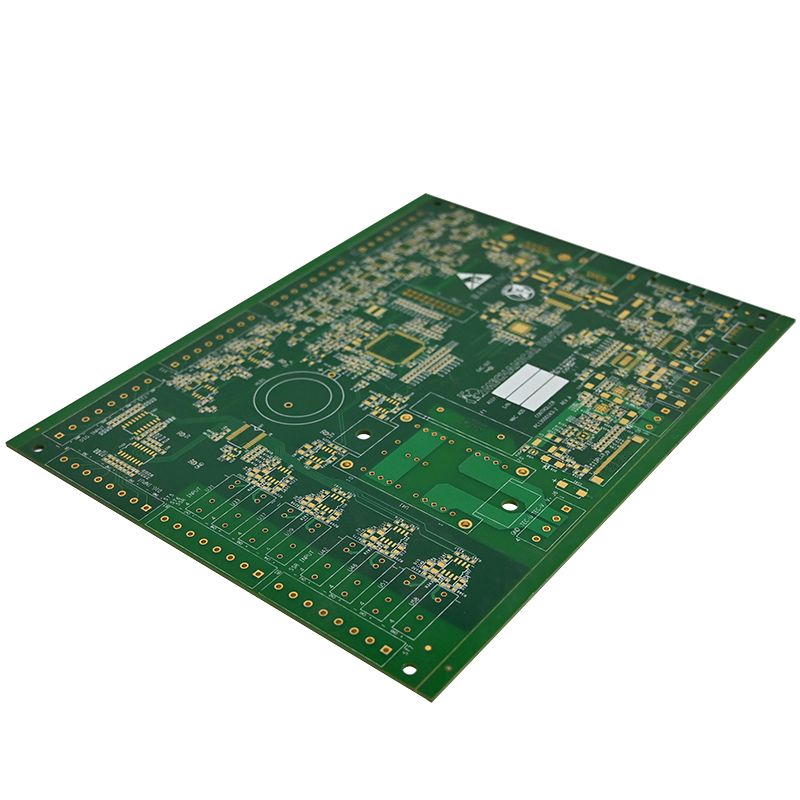

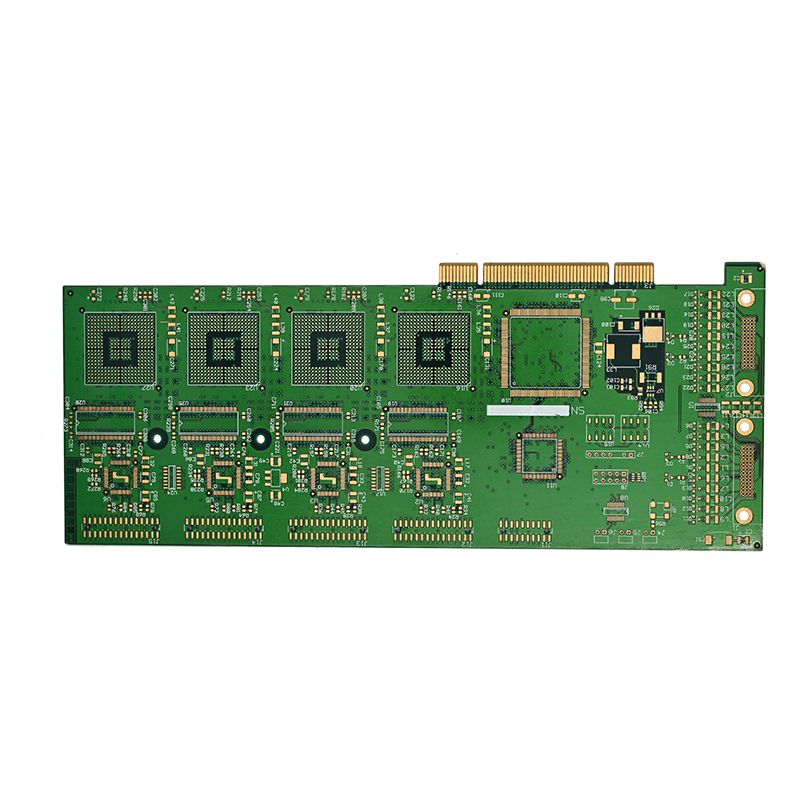

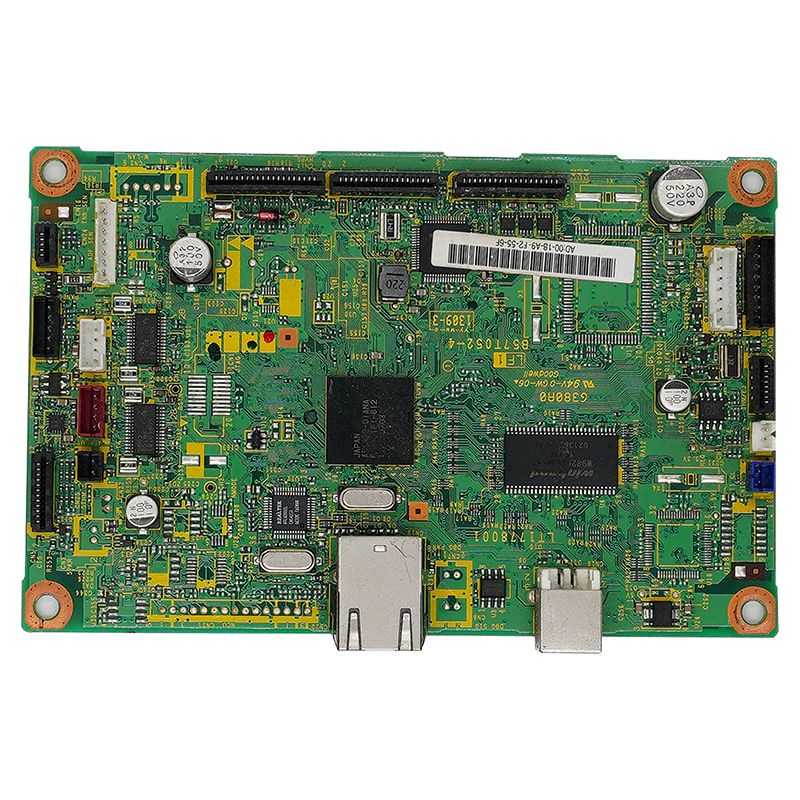

Litavimo robotas PCBA

Pagrindinės techninės savybės

1. Išplėstinis judesių valdymas

Atvirkštinė kinematikos integracija: Naudoja D-H parametrų metodus, kad būtų galima sklandžiai susieti jungties kintamuosius ir galutinio efektoriaus pozas.

Sklandus trajektorijos planavimas: pažangūs interpoliacijos algoritmai optimizuoja greičio kreives, užtikrindami sklandžius gofruotojo ar segmentinio suvirinimo siūlių perėjimus, išvengdami singuliarumo.

Daugiaašis bendradarbiavimas: palaiko sinchroninį kelių jungčių valdymą sudėtingiems suvirinimo takams, kai valdymo tikslumo paklaida yra ±0,05 mm.

2. Suvirinimo proceso pritaikymas

Parametrų derinimas realiuoju laiku: dinamiškai reguliuoja vielos padavimo greitį, srovę ir įtampą pagal grįžtamojo lanko signalus.

Segmentinio kelio optimizavimas: specialios gofruotojo suvirinimo siūlių pereinamųjų dalių tvarkymas, kad būtų užtikrintas briaunos nuoseklumas ir jungties vientisumas.

3. Pramoninio lygio patikimumas

Antiinterferencinė architektūra: specializuotas išdėstymas, leidžiantis izoliuoti didelės galios suvirinimo triukšmą nuo jautrių loginių grandinių.

Ryšio protokolai: paruoštos naudoti sąsajos, skirtos EtherCAT, Profinet ir PLC integravimui.

Gamybos meistriškumas

Kaip sukurti litavimo roboto PCBA

Kuriant didelio našumo litavimo robotą PCBA reikia visapusiškai atsižvelgti į kelis matmenis – nuo ​​sistemos architektūros planavimo iki techninės įrangos gamybos, programinės įrangos valdymo ir galutinio patikrinimo. Toliau pateikiami pagrindiniai projektavimo punktai, siekiant užtikrinti, kad gaminys atitiktų griežtus pramoninio suvirinimo scenarijų reikalavimus.

1. Sistemos architektūra ir funkcinis planavimas

Litavimo robotas PCBA turi sklandžiai integruoti kelis funkcinius modulius, apimančius judesio valdymą, suvirinimo galios valdymą, jutiklių sąsajas ir ryšio modulius, kad būtų sukurta stabili ir efektyvi valdymo sistema.

Judesio valdymo skyrius: palaiko kelių ašių bendradarbiavimo trajektorijos planavimą (pvz., 4-DOF valdymą Dekarto koordinačių sistemoje) ir konvertuoja suvirinimo degiklio galinio efektoriaus kelią į jungties kampo komandas naudojant atvirkštinio kinematikos algoritmą, užtikrinant suvirinimo trajektorijos tikslumą.

Suvirinimo proceso skyrius: Jis gali reguliuoti suvirinimo parametrus realiu laiku pagal skirtingas suvirinimo medžiagas ir jungčių tipus. Pavyzdžiui, gofruotojo kartono siūlėse naudojamas segmentinis valdymas (pvz., tiesias dalis jungiančios perėjimo sekcijos), kad būtų išvengta suvirinimo defektų ir būtų užtikrintas suvirinimo stabilumas.

Ryšio sąsaja: rezervuotos pramoninio lygio ryšio sąsajos, tokios kaip EtherCAT arba Profinet, kurios gali realizuoti efektyvią duomenų sąveiką su viršutiniais kompiuteriais arba PLC, palengvindamos integruotą visos gamybos linijos valdymą.

2. Techninės įrangos projektavimas ir PCBA gamyba

Atsižvelgiant į PCBA kaip pagrindą, techninės įrangos dizainas atitinka didelio patikimumo, stiprios apsaugos nuo trukdžių ir didelio tikslumo principus ir griežtai kontroliuoja kiekvieną gamybos proceso grandį, kad būtų užtikrinta produkto kokybė.

PCB projektavimo etapas: atlikite grandinės išdėstymo racionalumo patikrinimą taikydami modeliavimo technologiją, sutelkdami dėmesį į grandinės tikslumo (paklaida ±0,05 mm) ir tarpsluoksnio ryšio patikimumo valdymą, kad išvengtumėte signalo trukdžių.

Komponentų pasirinkimas: visi pagrindiniai komponentai (pvz., mikrovaldikliai, maitinimo tvarkyklės lustai) naudojami pramoninio lygio gaminiuose, jiems atliekama griežta tiekėjų patikra ir gaunamų medžiagų patikrinimas, siekiant užtikrinti stabilų veikimą atšiaurioje pramoninėje aplinkoje.

Gamybos procesas: Visas procesas apima medžiagų paruošimą (matmenų paklaida ± 0,1 mm), gręžimą lazeriu (mikroskylių tikslumas mažesnis nei 0,2 mm), vario dengimą, fotocheminį ėsdinimą, litavimo kaukės spausdinimą ir kt., siekiant užtikrinti grandinės vientisumą ir prisitaikymą prie aplinkos.

Litavimo procesas: derinkite SMT išdėstymą (pvz., didelio tikslumo 0402/0201 supakuotus komponentus) su DIP įterpimu (didelės galios įrenginiams) ir naudokite pakartotinio litavimo ir banginio litavimo technologijas, kad užtikrintumėte komponentų sujungimo patikimumą; galiausiai pašalinkite likutinį srautą valymo proceso metu, kad pagerintumėte gaminio stabilumą.

3. Programinės įrangos valdymas ir algoritmų įgyvendinimas

Litavimo roboto PCBA programinė įranga realizuoja gilų judesio valdymo ir suvirinimo proceso integravimą ir naudoja didelio našumo algoritmus, kad užtikrintų suvirinimo tikslumą ir efektyvumą.

Atvirkštinės kinematikos sprendimas: naudokite D-H parametrų metodą, kad nustatytumėte jungties kintamųjų ir galutinio efekto padėties atvaizdavimo ryšį, ir apdorokite suvirinimo kelią segmentais (pvz., pereinamieji segmentai ir tiesūs gofruoto suvirinimo siūlių segmentai), kad užtikrintumėte judėjimo tęstinumą ir sklandumą.

Trajektorijos planavimo algoritmas: generuokite sklandžius sąnario judėjimo kelius, išvengkite pavienių taškų judėjimo procese ir optimizuokite greičio kreivę naudodami interpoliacijos algoritmą, kad sumažintumėte suvirinimo klaidas, kurias sukelia judesio mutacija.

Parametrų reguliavimas realiuoju laiku: remiantis grįžtamojo ryšio signalais (pvz., lanko įtampa, srovės bangos forma), dinamiškai reguliuokite vielos padavimo greitį ir suvirinimo srovę, kad prisitaikytumėte prie suvirinimo sąlygų pokyčių ir užtikrintumėte pastovią suvirinimo kokybę.

Apie UNIXPLORE: Jūsų patikimas PCBA partneris

Mūsų istorija

Įkurta 2011 m., „Unixplore Electronics Co., Ltd“ daugiausia dėmesio skyrė elektroninės gamybos paslaugų teikimui pagal „vieno langelio“ sutarčių „iki rakto“ paslaugas, apimančias PCB ir PCBA projektavimą ir gamybą, dalių pirkimą, SMT ir DIP surinkimą, programavimą, funkcinį testavimą, konformišką dangą, dėžių konstrukciją, automobilių laidų ir kabelių surinkimą, gatavų gaminių surinkimą, plačiai naudojamus namų prietaisus, pakavimo sistemas ir kt. elektronika, pramonės valdymas, medicinos įranga, sveikatos priežiūra, išmanieji namai, karinė, aviacija ir kitos sritys.

Taikymo laukai

Buitinė technika · Pramoninis valdymas · Automobilis · Buitinė elektronika · Medicinos įranga · Apsaugos sistema · Sveikatos priežiūra · LED apšvietimas

Mūsų gamyklos stiprybė

Gamybos pajėgumai: metinis gamybos pajėgumas – daugiau nei 1 500 000 PCBA ir 150 000 gatavo gaminių surinkimo rinkinių, kurie gali patenkinti tiek didelių, tiek mažų partijų užsakymų poreikius.

Bendradarbiavimo koncepcija: Įsipareigota užmegzti ilgalaikius konstruktyvius bendradarbiavimo ryšius su pasauliniais klientais, daugiausia dėmesio skiriant kokybės gerinimui ir sąnaudų optimizavimui, ir laikytis principo „geriausia kokybė, greitesnis pristatymas, mažesnė kaina, jokios rizikos“.

Užsakymo lankstumas: priimkite nedidelio kiekio užsakymus, be MOQ apribojimų ir visiškai palaikykite pritaikytus klientų poreikius.

Mūsų sertifikatas

Mūsų veikla buvo sertifikuota pagal ISO 9001:2015 ir IPC-610E standartą, griežtai įgyvendinant tarptautinę kokybės valdymo sistemą, siekiant užtikrinti, kad kiekvienas gaminys atitiktų aukštos kokybės standartus.

Gamybos įranga

Mes turime daugiau nei 3000 kvadratinių metrų nuosavą gamyklą, aprūpintą profesionalia gamybos ir bandymo įranga, kad būtų užtikrinta stipri produktų kokybė:

R&D komanda: 20 profesionalių MTEP inžinierių, teikiančių techninę pagalbą individualiam dizainui ir gaminio optimizavimui.

Gamybos linijos: 6 SMT gamybos linijos, 4 DIP surinkimo linijos, 2 gatavų gaminių surinkimo linijos, realizuojančios efektyvią ir automatizuotą gamybą.

Bandymų įranga: 2 senėjimo bandymų kambariai, 2 aukštos ir žemos temperatūros bandymų kambariai ir įvairūs pažangūs testavimo prietaisai, kurie gali atlikti įvairius PCBA stabilumo, patikimumo ir funkcinius bandymus.

Pagrindinė įranga: didelės spartos Yamaha SMT mašina, 10 temperatūros zonų pakartotinio srauto litavimo mašina, 9 temperatūros zonų pakartotinio srauto litavimo mašina ir kt., užtikrinanti gamybos tikslumą ir efektyvumą.

Kvietimas bendradarbiauti

Nuoširdžiai sveikiname jūsų ODM / OEM PCBA ir gatavų elektroninių gaminių užsakymus. Nesvarbu, ar turite pritaikytų elektroninių surinkimo projektų, ar jums reikia profesionalių PCBA gamybos paslaugų, nedvejodami susisiekite su mumis šiandien ir mes pateiksime jums aukštos kokybės, efektyvius ir ekonomiškus sprendimus.
