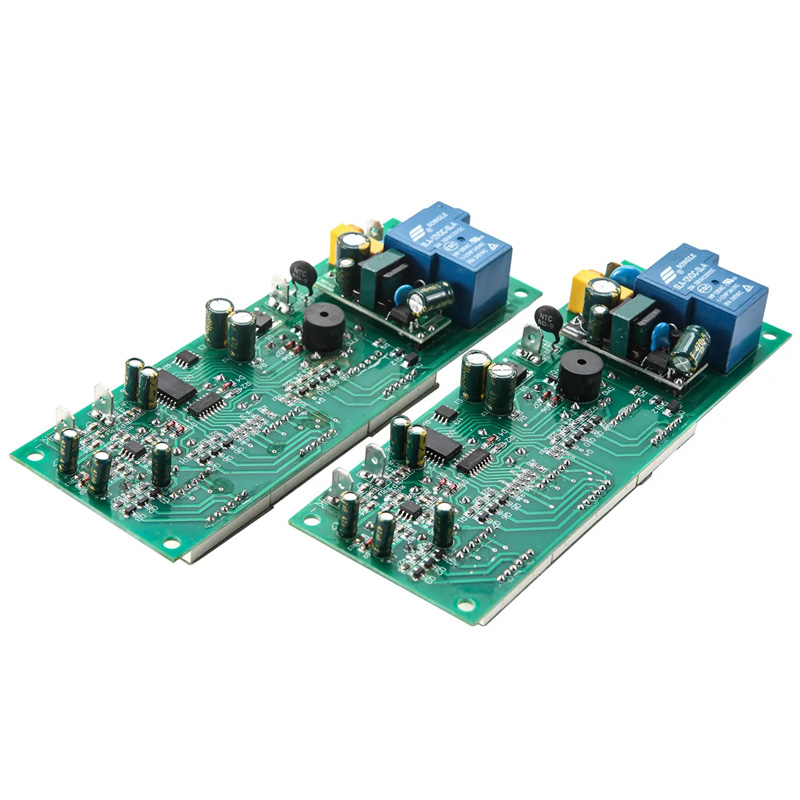

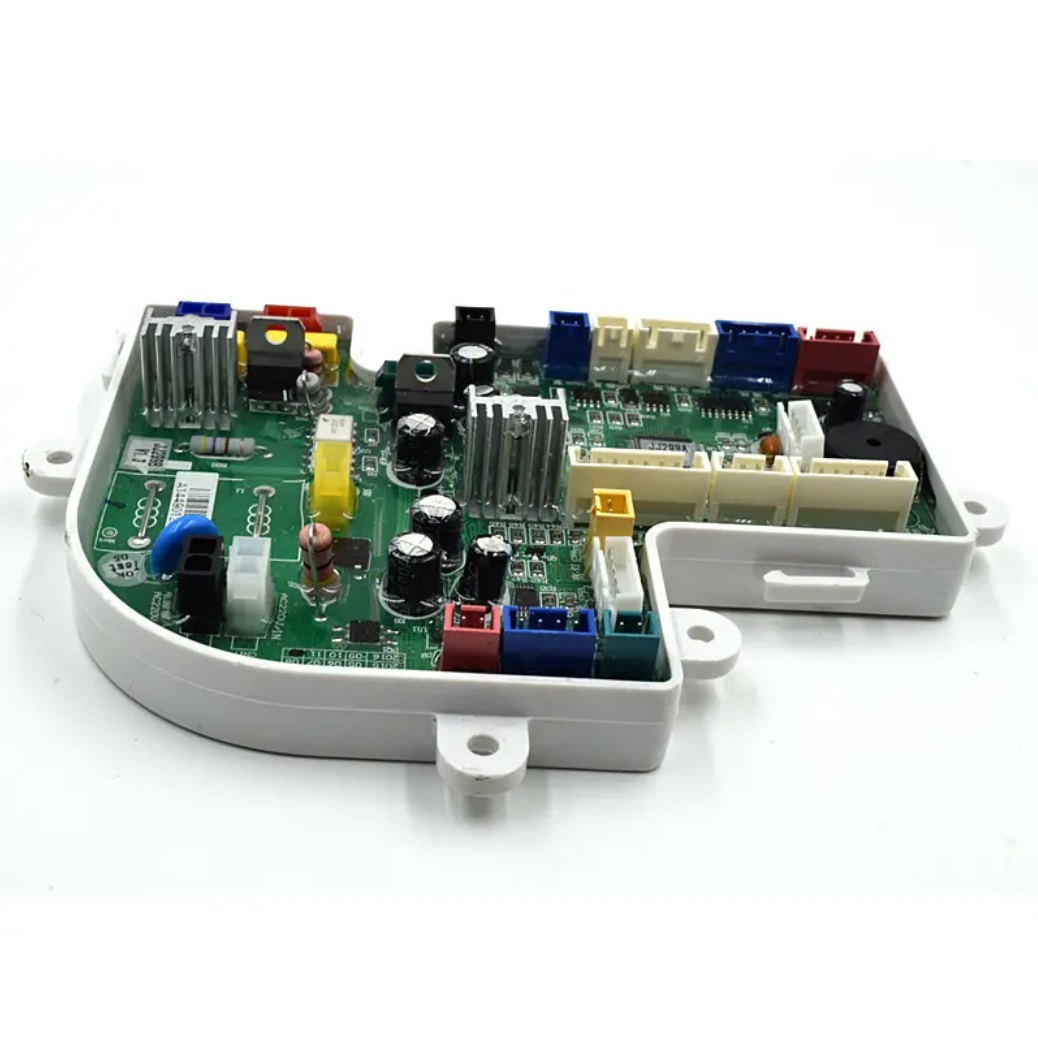

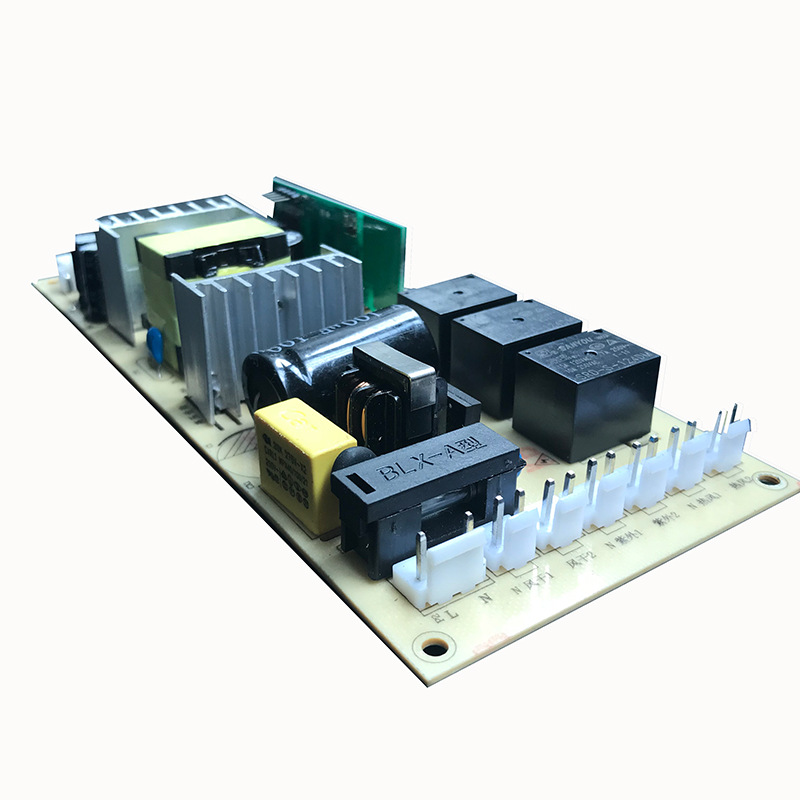

Išmanioji induktorinė viryklė PCBA

„Unixplore Electronics“ yra patikimas gamybos šaltinis, kuriame galite rasti įvairių Kinijoje pagamintų komercinių orkaitės PCBA. Teikiame konkurencingas kainas ir puikų aptarnavimą po pardavimo. Esame atviri bendradarbiavimui ir siekiame sukurti abipusiai naudingą partnerystę.

Išmanioji indukcinė viryklė PCBA turi daug privalumų, kurie daugiausia atsispindi šiais aspektais:

Labai integruotas:Išmaniojoje indukcinėje viryklėje PCBA naudojama pažangi grandinės projektavimo ir gamybos technologija, skirta įvairiems funkciniams indukcinės viryklės komponentams integruoti į plokštę ir pasiekti efektyvų ir kompaktišką konstrukcinį dizainą. Tai ne tik sumažina indukcinės viryklės dydį, bet ir padaro bendrą dizainą glaustesnį ir gražesnį.

Protingas valdymas: Naudodama įmontuotą mikroprocesorių ir jutiklius, išmanioji indukcinė viryklė PCBA gali tiksliai valdyti indukcinės viryklės šildymo galią, temperatūrą ir kitus parametrus, kad būtų užtikrinta sumani gaminimo patirtis. Vartotojai gali reguliuoti indukcinės viryklės darbo režimą pagal savo poreikius ir lengvai pasiekti tikslų gaminimą.

Efektyvus ir taupantis energiją:Išmanioji indukcinė viryklė PCBA turi efektyvią grandinės konstrukciją, kuri sumažina energijos sąnaudas ir pagerina energijos panaudojimo efektyvumą. Be to, jis gali automatiškai reguliuoti galią pagal maisto ruošimo poreikius, kad būtų išvengta nereikalingo energijos švaistymo ir taip būtų pasiektas energijos taupymo ir aplinkos apsaugos tikslas.

Saugus ir patikimas:Išmanioji indukcinė viryklė PCBA projektavimo ir gamybos proceso metu griežtai laikosi saugos standartų ir turi daugybę saugos priemonių. Pavyzdžiui, jis gali stebėti indukcinės viryklės temperatūrą realiu laiku per temperatūros jutiklį, kad būtų išvengta nelaimingų atsitikimų dėl perkaitimo. Be to, PCBA taip pat turi viršsrovių, viršįtampių ir kitas apsaugos funkcijas, užtikrinančias indukcinės viryklės saugumą naudojimo metu.

Lengva remontuoti ir atnaujinti:Kadangi išmaniosios indukcinės viryklės PCBA konstrukcija yra modulinė, kiekvienas funkcinis modulis yra nepriklausomas vienas nuo kito, todėl sugedus moduliui jį galima lengvai pataisyti arba pakeisti. Be to, nuolat tobulėjant technologijoms, indukcinių viryklių funkcijas ir našumą galima atnaujinti atnaujinus PCBA programinę-aparatinę įrangą.

Apibendrinant galima pasakyti, kad išmanioji indukcinė viryklė PCBA turi daug privalumų, tokių kaip aukšta integracija, protingas valdymas, didelis efektyvumas ir energijos taupymas, saugumas ir patikimumas, lengva priežiūra ir atnaujinimas, todėl šiuolaikinėms šeimoms suteikiama patogesnė ir efektyvesnė maisto gaminimo patirtis.

Išmaniosios induktorinės viryklės PCBA gamyba

* Gerber failas ir BOM sąrašas pateikiami kliento
* Pagaminta tuščia PCB, komponentai įsigyti mūsų
* PCB gamyba su pilnai surinktomis dalimis
* 100% funkcija patikrinta gerai prieš išsiunčiant
* Atitinkamas RoHS, gamybos procesas be švino
* Greitas pristatymas su nepriklausomu ESD paketu
* Vieno langelio elektroninės gamybos paslauga, skirta PCB projektavimui, PCB išdėstymui, PCB gamybai, komponentų pirkimui, PCB SMT ir DIP surinkimui, IC programavimui, funkcijų testavimui, pakavimui ir pristatymui

Unixplore PCB ir PCB surinkimo galimybė

Parametras	gebėjimas
Sluoksniai	1-40 sluoksnių
Surinkimo tipas	Kiaurymė (THT), Paviršinis montavimas (SMT), Mišrus (THT + SMT)
Minimalus komponento dydis	0201(01005 metrika)
Maksimalus komponento dydis	2,0 x 2,0 x 0,4 colio (50 mm x 50 mm x 10 mm)
Komponentų paketų tipai	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP ir kt.
Minimalus padas	0,5 mm (20 mil.) QFP, QFN, 0,8 mm (32 mil.) BGA
Minimalus pėdsakų plotis	0,10 mm (4 mil)
Minimalus pėdsakų atstumas	0,10 mm (4 mil)
Minimalus gręžimo dydis	0,15 mm (6 mil)
Maksimalus lentos dydis	18 x 24 colių (457 mm x 610 mm)
Lentos storis	0,0078 colio (0,2 mm) iki 0,236 colio (6 mm)
Lentos medžiaga	CEM-3, FR-2, FR-4, High-Tg, HDI, aliuminis, aukšto dažnio, FPC, standus lankstus, Rogers ir kt.
Paviršiaus apdaila	OSP, HASL, Flash Gold, ENIG, Gold Finger ir kt.
Litavimo pastos tipas	Su švinu arba be švino
Vario storis	0,5 OZ – 5 OZ
Surinkimo procesas	Litavimas iš naujo, banginis litavimas, rankinis litavimas
Patikrinimo metodai	Automatizuota optinė apžiūra (AOI), rentgeno spinduliai, vizualinė apžiūra
Bandymo metodai namuose	Funkcinis testas, zondo testas, senėjimo testas, aukštos ir žemos temperatūros testas
Apsisukimo laikas	Mėginių ėmimas: nuo 24 valandų iki 7 dienų, masinis paleidimas: nuo 10 iki 30 dienų
PCB surinkimo standartai	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasė ll

„Unixplore“ pridėtinės vertės EMS paslauga

● IC išankstinio programavimo paslauga su HEX, ELF ir BIN formatu.
● „Smart Inductor Cooker PCBA Function“ testavimo įrenginys, pritaikytas pagal kliento bandymo reikalavimus
● Dėžių statybos paslauga, įskaitant plastikinių ir metalinių korpusų formų ir dalių gamybą
● Konformali danga, įskaitant selektyvų lako dangą, epoksidinės dervos įpurškimą
● Laidų ir kabelių surinkimas
● Gatavo gaminio surinkimas, įskaitant dėžutę, ekraną, membraninį jungiklį, ženklinimą ir pritaikytą kartoninę arba mažmeninės prekybos dėžutę.
● Paprašius galima įsigyti įvairių trečiųjų šalių PCBA testų
● Produkto sertifikavimo pagalba

PCBA gamybos procedūra

•

  1.Automatinis litavimo pastos spausdinimas

•

  2.atlikta litavimo pastos spauda

•

  3.SMT pasirinkimas ir vieta

•

  4.SMT pasirinkimas ir vieta atlikta

•

  5.paruoštas pakartotiniam litavimui

•

  6.atliktas pakartotinis litavimas

•

  7.pasiruošęs AOI

•

  8.AOI tikrinimo procesas

•

  9.THT komponentų išdėstymas

•

  10.bangų litavimo procesas

•

  11.THT surinkimas atliktas

•

  12.AOI THT surinkimo patikra

•

  13.IC programavimas

•

  14.funkcijos testas

•

  15.QC patikrinimas ir taisymas

•

  16.PCBA konforminio dengimo procesas

•

  17.ESD pakavimas

•

  18.Paruošta siuntimui
