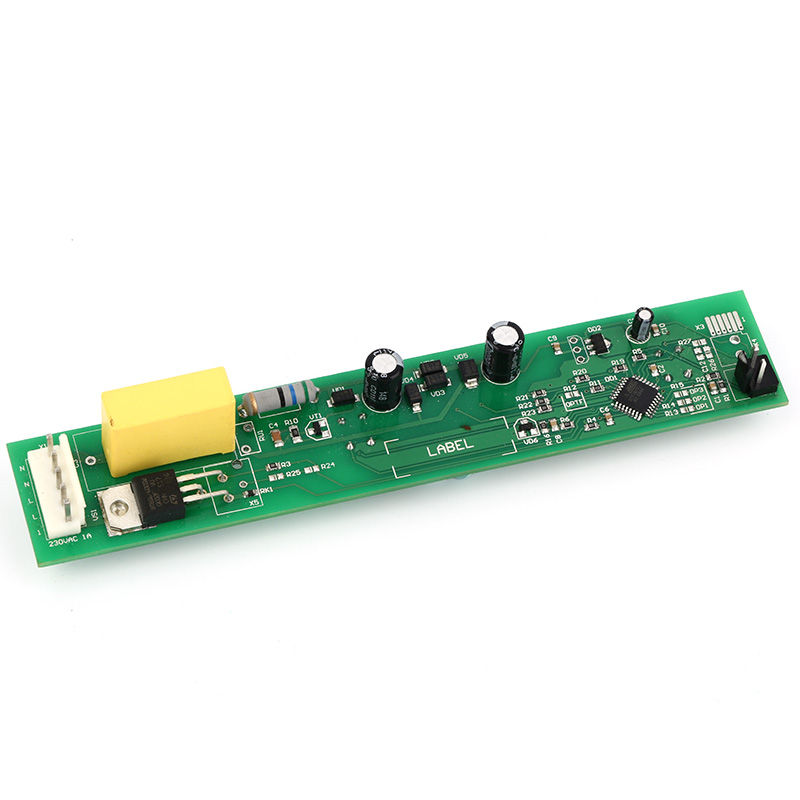

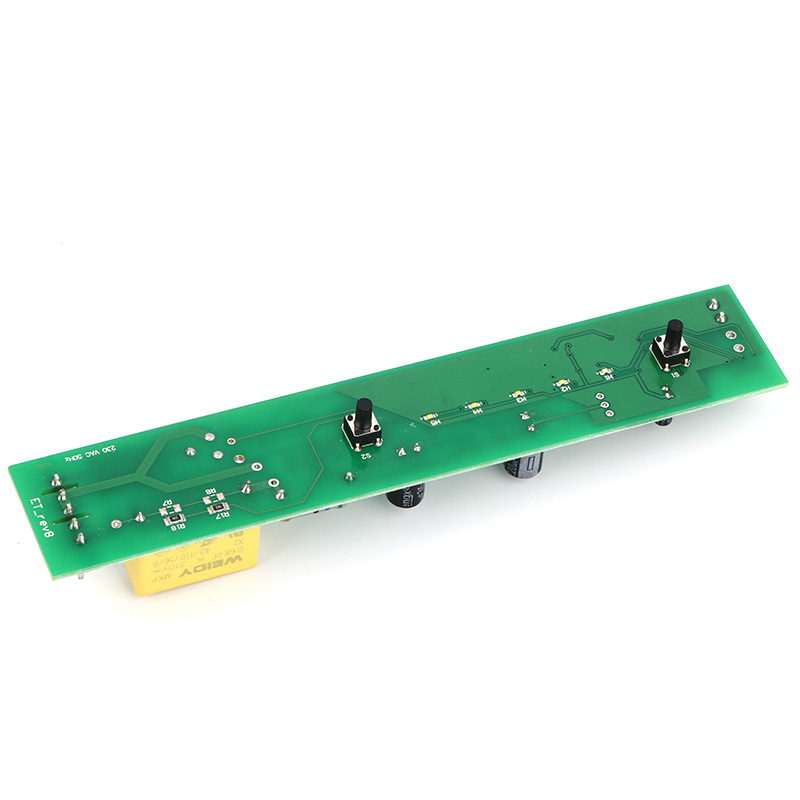

skalbimo masina PCBA

„Unixplore Electronics“ yra Kinijos įmonė, kuri nuo 2008 m. daugiausia dėmesio skiria aukščiausios klasės skalbimo mašinų PCBA kūrimui ir gamybai. Turime ISO9001:2015 ir IPC-610E PCB surinkimo standartų sertifikatus.

Modelis:UE-205

Siųsti užklausą

Prekės aprašymas

Kaip naudoti raudonus klijus montuojant skalbimo mašiną PCBA

„Unixplore Electronics“ įsipareigojo kurti ir gaminti aukštos kokybės gaminiusskalbimo masina PCBA OEM ir ODM tipo forma nuo 2011 m.

Surenkant skalbimo mašiną PCBA, naudojami raudoni klijai, padedantys pritvirtinti ir apsaugoti komponentus, taip pagerinant plokštės patikimumą ir ilgaamžiškumą. Toliau pateikiami bendrieji raudonųjų klijų naudojimo veiksmai:

Paruošimas:Paruoškite reikiamus raudonus klijus ir įrankius, kad darbo paviršius būtų švarus ir tvarkingas.

Nustatykite taikymo vietą:Remdamiesi skalbimo mašinos PCBA konstrukcija ir komponentų vietos bei prijungimo reikalavimais, nustatykite vietas, kur reikia tepti raudonus klijus.

Raudonųjų klijų užtepimas:Naudodami tinkamus įrankius (pvz., švirkštą ar rankinį aplikatorių), tolygiai užtepkite arba patepkite raudonais klijais ant plokštės vietas, kurias reikia pritvirtinti. Įsitikinkite, kad raudoni klijai padengia sritį, kurią reikia apsaugoti, bet nenaudokite per daug, kad nepakenktumėte įprastam komponentų sujungimui.

Patikra ir bandymai:Atsižvelgiant į raudonųjų klijų kietėjimo reikalavimus (paprastai kontroliuojamos temperatūros orkaitėje arba UV kietėjimo būdu), skalbimo mašiną PCBA pastatykite į tinkamą aplinką, kad raudoni klijai sukietėtų. Įsitikinkite, kad kietėjimo laikas ir temperatūra atitinka raudonųjų klijų gamintojo rekomendacijas.

Valymas:Kai raudoni klijai visiškai sukietės, atsargiai nuvalykite raudonųjų klijų perteklių, kad jis nepakenktų normaliam skalbimo mašinos PCBA veikimui. Valymui gali būti naudojamos specialios valymo priemonės arba įrankiai.

Patikra ir bandymai:Raudonais klijais pritvirtintą skalbimo mašinos PCBA reikia patikrinti ir išbandyti, kad būtų užtikrintas teisingas komponentų jungtys, netrukdoma skalbimo mašinos grandinė ir kad raudonų klijų užtepimas neturi įtakos plokštės veikimui.

Teisingai naudojant raudonus klijus, skalbimo mašinos PCBA komponentai gali būti efektyviai pritvirtinti ir apsaugoti, taip pagerinant plokštės patikimumą ir stabilumą. Eksploatacijos metu reikia laikytis saugos priemonių ir laikytis raudonų klijų kietėjimo reikalavimų, kad būtų užtikrinta skalbimo mašinos PCBA surinkimo kokybė ir patikimumas.

„Unixplore“ teikia „vieno langelio“ raktų paslaugąEMSirPCB surinkimasprojektus. Nedvejodami susisiekite su mumis dėl savo valdybos pastato, mes galime pateikti pasiūlymą per 24 valandas po to, kai gausime jūsųGerber failąirBOM sąrašas!

skalbimo mašina PCBA Gamyba

* Gerber failas ir BOM sąrašas pateikiami kliento
* Gaminamos plikos PCB, komponentai pirkti mūsų
* PCB gamyba su pilnai surinktomis dalimis
* Prieš išsiuntimą 100% funkcionaliai patikrinta
* Atitinka RoHS, gamybos procesas be švino
* Greitas pristatymas, su nepriklausomu ESD paketu
* Vieno langelio elektroninės gamybos paslauga, skirta PCB projektavimui, PCB išdėstymui, PCB gamybai, komponentų pirkimui, PCB SMT ir DIP surinkimui, IC programavimui, funkcijų testavimui, pakavimui ir pristatymui

Unixplore PCB ir PCB surinkimo galimybė

Parametras	Galimybė
Sluoksniai	1-40 sluoksnių
Surinkimo tipas	Kiaurymė (THT), Paviršinis montavimas (SMT), Mišrus (THT + SMT)
Minimalus komponento dydis	0201(01005 metrika)
Maksimalus komponento dydis	2,0 x 2,0 x 0,4 colio (50 mm x 50 mm x 10 mm)
Komponentų paketų tipai	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP ir kt.
Minimalus padas	0,5 mm (20 mil.) QFP, QFN, 0,8 mm (32 mil.) BGA
Minimalus pėdsakų plotis	0,10 mm (4 mil)
Minimalus pėdsakų atstumas	0,10 mm (4 mil)
Minimalus gręžimo dydis	0,15 mm (6 mil)
Maksimalus lentos dydis	18 x 24 colių (457 mm x 610 mm)
Lentos storis	0,0078 colio (0,2 mm) iki 0,236 colio (6 mm)
Lentos medžiaga	CEM-3, FR-2, FR-4, High-Tg, HDI, aliuminis, aukšto dažnio, FPC, standus lankstus, Rogers ir kt.
Paviršiaus apdaila	OSP, HASL, Flash Gold, ENIG, Gold Finger ir kt.
Litavimo pastos tipas	Su švinu arba be švino
Vario storis	0,5 OZ – 5 OZ
Vario storis	Litavimas iš naujo, banginis litavimas, rankinis litavimas
Patikrinimo metodai	Automatizuota optinė apžiūra (AOI), rentgeno spinduliai, vizualinė apžiūra
Testavimo metodai namuose	Funkcinis testas, zondo testas, senėjimo testas, aukštos ir žemos temperatūros testas
Apsukimo laikas	Mėginių ėmimas: nuo 24 valandų iki 7 dienų, masinis paleidimas: nuo 10 iki 30 dienų
PCB surinkimo standartai	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasė ll

„Unixplore“ pridėtinės vertės EMS paslauga

● IC išankstinio programavimo paslauga su failo formatuHEX,ELFirBIN.
● skalbimo mašina PCBA Funkcinis bandymo įrenginys, pritaikytas pagal kliento bandymo reikalavimus
● Dėžių statybos paslauga, įskaitant plastikinių ir metalinių korpusų formų ir dalių gamybą
● Konformali danga, įskaitant selektyvų lako dangą, epoksidinės dervos įpurškimą
● Laidų ir kabelių surinkimas
● Gatavo gaminio surinkimas, įskaitant dėžutę, ekraną, membraninį jungiklį, ženklinimą ir pritaikytą kartoninę arba mažmeninės prekybos dėžutę.
● Paprašius galima įsigyti įvairių trečiųjų šalių PCBA testų
● Produkto sertifikavimo pagalba

PCBA gamybos procedūra
