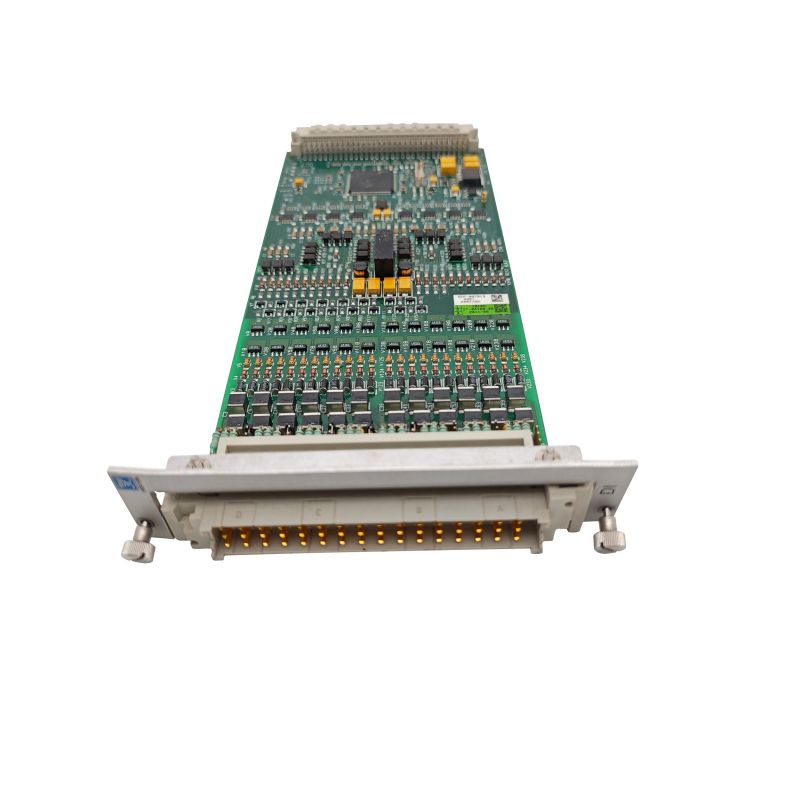

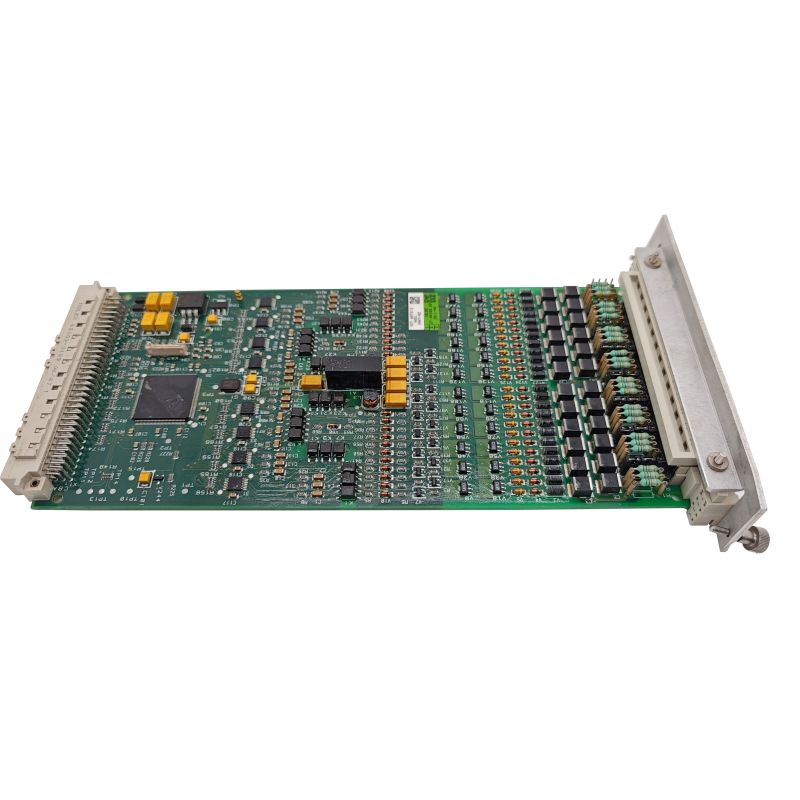

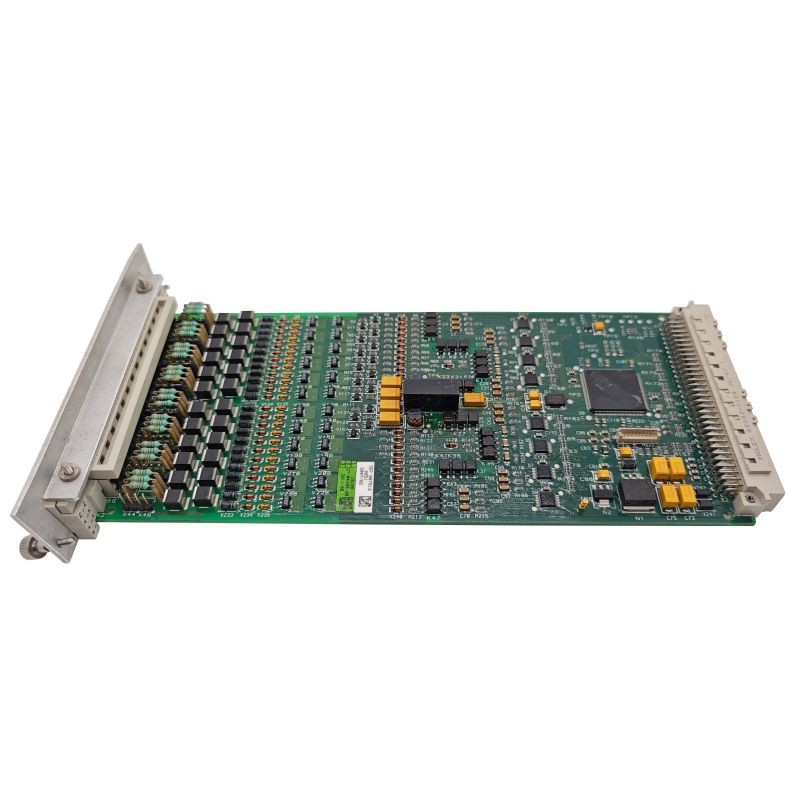

„Unixplore Electronics“ didžiuojasi galėdamas jums pasiūlytiIpramoninis duomenų gavimo PCBA. Mūsų tikslas yra užtikrinti, kad mūsų klientai būtų visiškai informuoti apie mūsų produktus ir jų funkcionalumą bei savybes. Nuoširdžiai kviečiame naujus ir senus klientus bendradarbiauti su mumis ir kartu eiti klestinčios ateities link.
Pramoninių duomenų rinkimo PCBA yra įterptoji sistema, kurią galima įdiegti pramoninės automatikos įrangoje, kad būtų galima rinkti fizinius kiekius, signalus, būseną ir kitą informaciją bei konvertuoti ją į skaitmeninius signalus, kad būtų lengviau apdoroti ir analizuoti duomenis. Šis įrenginys dažniausiai naudojamas pramoninės automatikos valdymo sistemose ir atlieka šias pagrindines funkcijas:
Surinkite signalus:Priimkite analoginius / skaitmeninius signalus iš įvairių jutiklių ir prietaisų, rinkite ir tvarkykite signalus.
Signalo apdorojimas:Paverskite surinktus signalus į skaitmeninius signalus ir atlikite išankstinį signalų apdorojimą, filtravimą, stiprinimą, vertinimą ir kitą apdorojimą, kad pagerintumėte signalų patikimumą ir tikslumą.
Signalo išvestis:Išveskite apdorotą signalą į pagrindinę valdymo plokštę, pramoninį kompiuterį ar kitą įrangą, kad užbaigtumėte duomenų perdavimą ir saugojimą.
Duomenų perdavimas:Palaiko kelis ryšio protokolus ir sąsajas duomenims perduoti į debesį ar kitus išmaniuosius įrenginius, kad būtų galima atlikti daugiau stebėjimo ir analizės operacijų.
Jis pasižymi pramoninio lygio lankstumu ir patikimumu ir paprastai tinka duomenims rinkti, stebėti ir kontroliuoti pramonės srityje. Kadangi turi daugybę sąsajų ir ryšio protokolų, jį galima prijungti prie daugybės skirtingų išmaniųjų įrenginių ir kompiuterių, tinka bendriems ryšio protokolams, tokiems kaip Bluetooth, Wi-Fi, Zigbee, Modbus.
Parametras | gebėjimas |
Sluoksniai | 1-40 sluoksnių |
Surinkimo tipas | Kiaurymė (THT), Paviršinis montavimas (SMT), Mišrus (THT + SMT) |
Minimalus komponento dydis | 0201(01005 metrika) |
Maksimalus komponento dydis | 2,0 x 2,0 x 0,4 colio (50 mm x 50 mm x 10 mm) |
Komponentų paketų tipai | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP ir kt. |
Minimalus padas | 0,5 mm (20 mil.) QFP, QFN, 0,8 mm (32 mil.) BGA |
Minimalus pėdsakų plotis | 0,10 mm (4 mil) |
Minimalus pėdsakų atstumas | 0,10 mm (4 mil) |
Minimalus gręžimo dydis | 0,15 mm (6 mil) |
Maksimalus lentos dydis | 18 x 24 colių (457 mm x 610 mm) |
Lentos storis | 0,0078 colio (0,2 mm) iki 0,236 colio (6 mm) |
Lentos medžiaga | CEM-3, FR-2, FR-4, High-Tg, HDI, aliuminis, aukšto dažnio, FPC, standus lankstus, Rogers ir kt. |
Paviršiaus apdaila | OSP, HASL, Flash Gold, ENIG, Gold Finger ir kt. |
Litavimo pastos tipas | Su švinu arba be švino |
Vario storis | 0,5 OZ – 5 OZ |
Surinkimo procesas | Litavimas iš naujo, banginis litavimas, rankinis litavimas |
Patikrinimo metodai | Automatizuota optinė apžiūra (AOI), rentgeno spinduliai, vizualinė apžiūra |
Bandymo metodai namuose | Funkcinis testas, zondo testas, senėjimo testas, aukštos ir žemos temperatūros testas |
Apsisukimo laikas | Mėginių ėmimas: nuo 24 valandų iki 7 dienų, masinis paleidimas: nuo 10 iki 30 dienų |
PCB surinkimo standartai | ISO9001:2015; ROHS, UL 94V0, IPC-610E klasė ll |
1.Automatinis litavimo pastos spausdinimas
2.atlikta litavimo pastos spauda
3.SMT pasirinkimas ir vieta
4.SMT pasirinkimas ir vieta atlikta
5.paruoštas pakartotiniam litavimui
6.atliktas pakartotinis litavimas
7.pasiruošęs AOI
8.AOI tikrinimo procesas
9.THT komponentų išdėstymas
10.bangų litavimo procesas
11.THT surinkimas atliktas
12.AOI THT surinkimo patikra
13.IC programavimas
14.funkcijos testas
15.QC patikrinimas ir taisymas
16.PCBA konforminio dengimo procesas
17.ESD pakavimas
18.Paruošta siuntimui
