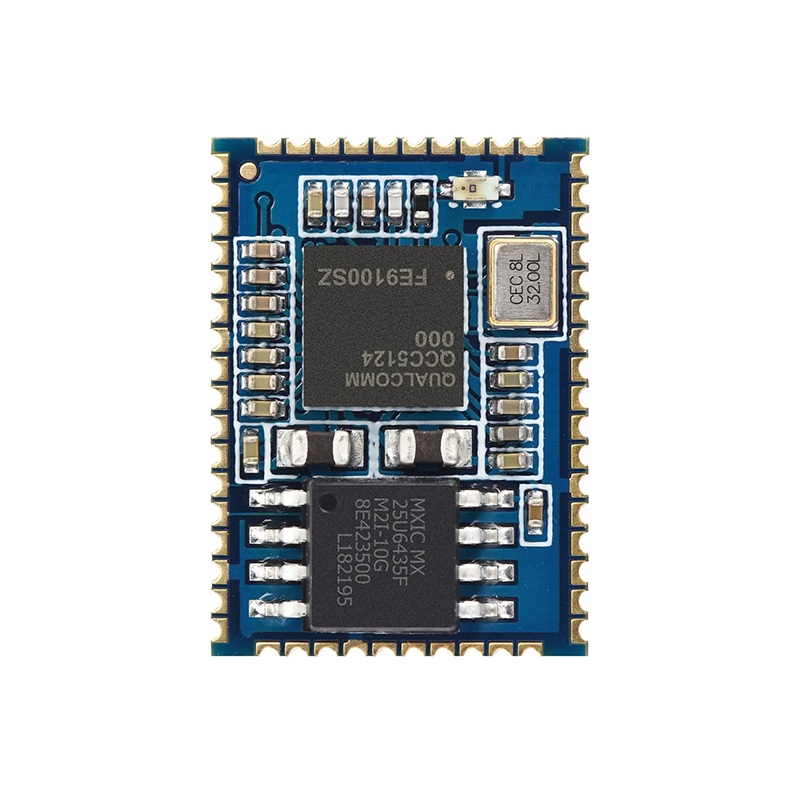

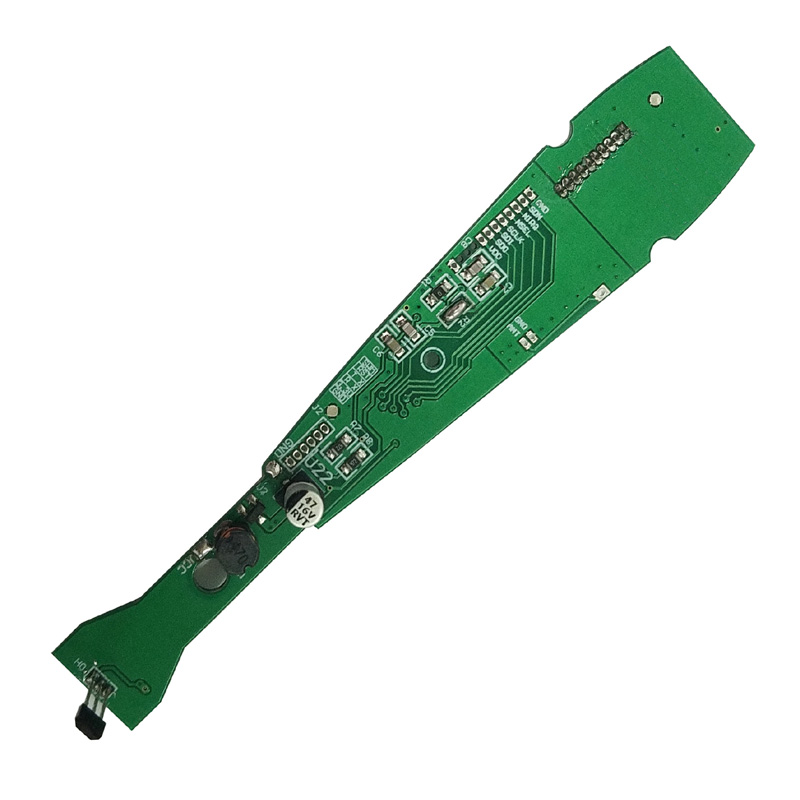

Rc Car PCBA

Pagrindiniai RC Car PCBA diferenciatoriai

Ne visi RC automobilių PCBA dizainai veikia vienodai. Šeši veiksniai sukuria tikrą skirtumą.

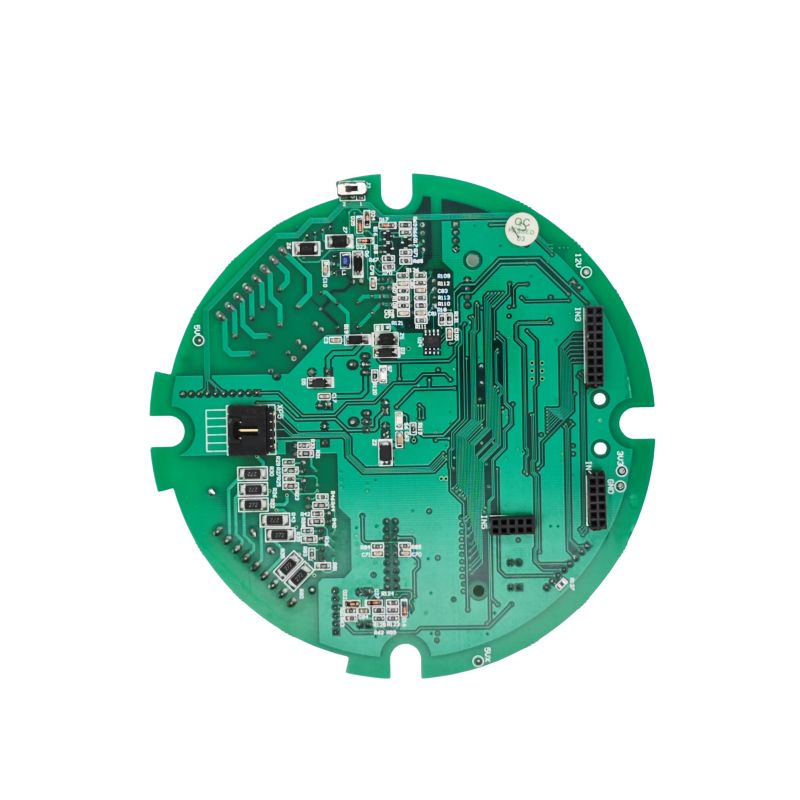

Variklio pavaros stadija – kur dauguma konstrukcijų sugenda

Skirtumų kūrėjas: Pomėgių klasės RC automobilio PCBA naudoja atskiras aukštosios ir žemosios pusės MOSFET tvarkykles su programuojamu neveikiančiu laiku. Žaislinėse lentose naudojami integruoti pusiau tilto IC, kurie per 2 minutes važiuojant bekelėje perkaista.

Radijo imtuvo jautrumas ir selektyvumas

Skirtumų kūrėjas: Kokybiška RC automobilio PCBA turi atskirą LNA (mažo triukšmo stiprintuvą) prieš imtuvo IC. Tai padidina 15 dB, nesumažinant triukšmo rodiklio ir leidžia valdyti 300 ir daugiau metrų.

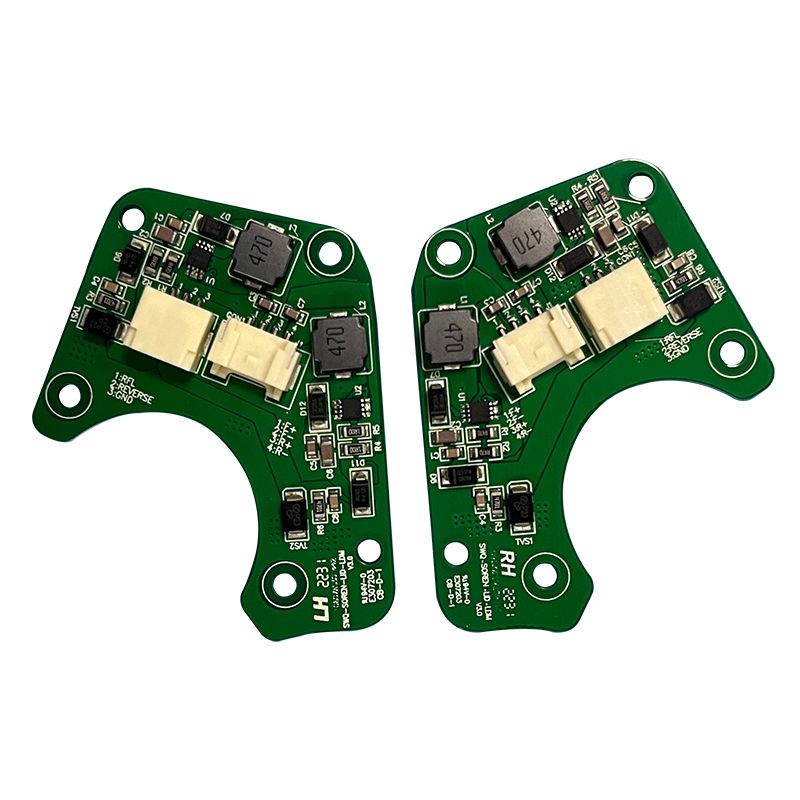

Svarbūs energijos valdymo skirtumai

Įtampos stabilumas veikiant variklio apkrovai nustato, ar RC automobilio PCBA atstatomas stipraus pagreičio metu.

Baterijos įvestis ir reguliavimas

Kritinis skirtumas: RC automobilio PCBA MCU turi likti gyvas, kai variklis sustoja, kai akumuliatoriaus įtampa nukrenta nuo 8,4 V iki 5,0 V 10 milisekundžių. Ant 5 V bėgelio naudokite buck-boost arba didelį kondensatorių bloką (1000 µF žemas ESC).

BEC (baterijos pašalinimo grandinės) veikimas

Išdėstymo ir ekranavimo skirtumai

RC automobilio PCBA veikia plastikinėje važiuoklėje su varikliais, laidais ir besisukančiomis pavaromis. Triukšmas yra visur.

Triukšmo izoliavimo metodai

Skirtumų kūrėjas: Kokybiškas RC automobilio PCBA įdeda RF sekciją į atskirą įžeminimo salelę, prijungtą prie pagrindinio įžeminimo viename taške šalia akumuliatoriaus neigiamo gnybto.

Kristalų ir osciliatorių išdėstymas

- Laikykite 27 MHz kristalą (arba TCXO 2,4 GHz) bent 15 mm atstumu nuo variklio laidų

- Po kristalu nėra jokių skaitmeninių pėdsakų

- Žemės apsaugos žiedas aplink generatorių (per dygsnį kas 2 mm)

- Apkrovos kondensatoriai, atitinkantys kristalų specifikacijas (±5 pF)

Programinės įrangos ir valdymo kilpos skirtumai

Vien aparatinė įranga neturi jokios įtakos. Valdymo algoritmas atskiria reaguojančius automobilius nuo vangių.

Droselio ir vairo kreivės

Įgyvendinimas: RC automobilio PCBA MCU turi veikti PID kilpomis mažiausiai 1 kHz dažniu. 100 Hz kilpos sukuria pastebimą atsilikimą. Naudokite „Cortex-M4“ ar panašų įrenginį su aparatūros dauginimo ir kaupimo funkcija.

Apsauga nuo gedimų ir telemetrija

- Signalo praradimas yra saugus-- Po 0,5 sekundės, kai paketų nėra, nustatykite droselį į nulį

- Senka baterija, saugi-- Sumažinkite droselį iki 50 % esant 6,0 V, sumažinkite 5,5 V

- Pasirenkama telemetrija-- Baterijos įtampa, variklio temperatūra, RSSI išsiųsta atgal į siųstuvą

Kokybiška RC automobilio PCBA įdiegta saugiai aparatinėje įrangoje (atskiras palyginimas), ne tik programinėje įrangoje. Jei MCU užsiblokuoja, aparatinė įranga patraukia droselį iki nulio.

Gamybos tolerancijos ir bandymai

Masinė gamyba atskleidžia skirtumus. Griežtos tolerancijos užtikrina pastovų veikimą.

Kritinės gamybos specifikacijos

Funkcinio testavimo protokolas

Kiekvienas RC automobilio PCBA turi išlaikyti:

1. Variklio bandymas be apkrovos-- Srovė < 1A, nesigirdi verkšlenimo

2. Stovėjimo testas-- 30A 2 sekundes, nėra terminio išjungimo

3. Diapazono testas-- 100 metrų atvirame lauke nuleidus anteną

4. Trikdžių testas- Vienu metu valdykite 10 lentų, be kanalų susidūrimo

DUK – dažni klausimai apie RC Car PCBA skirtumus

1 klausimas: Kodėl kai kurie RC automobilių PCBA modeliai praranda susiejimą po avarijos, o kiti – ne?

A:Skirtumas yra mechaninis kristalų generatoriaus įtempis. Avarija, kuri sustabdo automobilį, staiga sukuria 200–500 G lėtėjimo impulsą. Šis smūgis pakeičia kvarco kristalo rezonanso dažnį dviem būdais:

Dažnio poslinkis nuo mechaninio įtempimo-- Kristalinis ruošinys laikinai deformuojasi veikiant G jėgai, pakeisdamas lygiagretų rezonansinį dažnį iki 150 ppm. Jei imtuvo PLL negali sekti šio poslinkio (daugumos pigių konstrukcijų fiksavimo diapazonas yra 50 ppm), RC automobilio PCBA praranda užraktą ir niekada nebegauna, nes deformuotas kristalas dabar turi nuolatinį poslinkį.

Litavimo jungties mikrolūžiai-- Maži HC-49S kristalai (dažnieji žaisliniuose RC) turi sunkiųjų metalų korpusus. Mažiau nei 500 G korpuso inercija įtempia litavimo jungtis. Mikroįtrūkimas, kuris praeina vizualiai apžiūrint, sukuria nutrūkstamą kontaktą. RC automobilio PCBA įsijungia (kristalas veikia esant žemai vibracijai), bet sugenda, kai tik suvibruoja variklis.

Kokybiško RC automobilio PCBA sprendimas:

- Vietoj kvarco naudokite MEMS osciliatorių (SiTime ar panašų). MEMS įrenginiai išlaiko 50 000 G ir sunaudoja mažiau energijos.

- Jei kvarcas yra privalomas, naudokite 3,2×2,5 mm keraminę pakuotę (ne HC-49S) su keturių taškų litavimu.

- Po osciliatoriumi įpilkite epoksidinės dervos (0,5 mm rutuliukas ant dviejų kraštų sugeria smūgius).

Gerai suprojektuotas RC automobilio PCBA atlaiko pasikartojančius 1 metro kritimus ant betono neprarasdamas rišimo. Išbandykite surinktą automobilį numesdami 20 kartų iš 1 metro, tada patikrinkite atstumą. Pigūs dizainai žlunga 3 ar 4 laše.

2 klausimas: kaip MOSFET vartų pavaros konfigūracija veikia RC automobilio PCBA veikimą esant daliniam droseliui?

A:Dalinis droselis (10–40 % darbo ciklas) yra ta vieta, kur dauguma RC automobilių PCBA konstrukcijų atskleidžia jų trūkumus. Dominuoja du vartų pavaros parametrai:

Vartų užtaisas ir Millerio plynaukštė-- Kai MOSFET perjungiamas esant daliniam droseliui, jis daugiau laiko praleidžia tiesinėje srityje (Millero plokščiakalnis), kur Rds(on) dar nepasiektas. MOSFET, kurio bendras vartų įkrovimas yra didelis (Qg > 50 nC), visiškai įsijungia per 200–300 ns. Esant 10 % droseliui (20 kHz PWM, 5 µs įjungimo laikas), MOSFET visiškai sustiprinamas tik 4,7 µs. Likę 300 ns linijinėje srityje išsklaido šilumą kaip (I × V). Esant 20 A, tai yra 20 A × 6 V = 120 W 300 ns per ciklą – pakankamai, kad per 30 sekundžių sankryžos temperatūra pakiltų 40 °C virš aplinkos.

Vartų rezistoriaus vertė- Žaislinių RC automobilių PCBA dizaino paprastumui naudojamas vienas 100 Ω vartų rezistorius. Tai sukuria 500 ns kilimo laiką. Kokybiškose konstrukcijose naudojami atskiri įjungimo ir išjungimo rezistoriai: 10Ω įjungimas (greitas) ir 100Ω išjungimas (lėtesnis, kad būtų sumažintas skambėjimas). Tai sukuria 100 ns kilimo laiką, o tai žymiai sumažina linijinio regiono nuostolius.

Matavimo skirtumas-- Išbandykite RC automobilio PCBA 25 % droseliu ant dinamometro 10 minučių. Prasta konstrukcija parodys variklio temperatūrą 90 °C, o MOSFET korpuse 110 °C. Kokybiška konstrukcija (žemo Qg MOSFET, atskiri vartų rezistoriai) variklį veikia 60°C, MOSFET 70°C. Aušintuvo lenta tarnauja 5 kartus ilgiau.

3 klausimas: kuo antenos konstrukcija skiriasi tarp 100 metrų RC automobilio PCBA ir 300 metrų versijos?

A:Trys antenos konstrukcijos elementai sukuria 200 metrų skirtumą naudojant tą pačią 2,4 GHz siųstuvo galią (100 mW teisinė riba):

Antenos tipas ir efektyvumas-- Standartinės 1,6 mm FR-4 plokštės PCB pėdsakų antena (apversta F) pasiekia 40–50 % efektyvumą (nuo –3 iki –4 dBi stiprinimas). Tas pats RC automobilio PCBA su išoriniu 1/4 bangos monopoliu (31 mm viela) pasiekia 70--80% efektyvumą (-1,5 dBi). Keraminės mikroschemos antena (pvz., Johanson 2450AT18) su suderintu suderinimo tinklu pasiekia 60-65% efektyvumą. 300 metrų atstumui naudokite monopolinę anteną, pastatytą vertikaliai (nesuvyniota važiuoklės viduje).

Žemės plokštumos dydis-- Antenos įžeminimo plokštė (kontrapūs) turi būti bent λ/4 (31 mm) ilgio. Kokybiškos RC automobilių PCBA konstrukcijos rezervuoja tvirtą 35×40 mm žemės plotą po RF sekcija. Žaislinės lentos padeda anteną šalia akumuliatoriaus arba variklio, sumažindamos efektyvią įžeminimo plokštę iki 15 mm. Tai sureguliuoja anteną iki 2,45 GHz – tikrasis rezonansas pasislenka iki 2,6 GHz, prarandant 10 dB jautrumą.

Tiekimo linijos varža-- Monopolinei antenai reikalinga 50 Ω perdavimo linija nuo RF IC iki antenos maitinimo taško. Tai reiškia 1,5 mm pločio pėdsaką ant 1,6 mm FR-4 (mikrojuostos) su ištisine įžeminimo plokšte apačioje. Kokybiškas RC automobilio PCBA naudoja 50 Ω pėdsaką su įžeminimo angomis abiejose pusėse. Žaislinės lentos nukreipia anteną per 10 mm ilgio 0,3 mm pėdsaką (120 Ω) su plyšiais įžeminimo plokštumoje – sukuriamas varžos neatitikimas, atspindintis 40 % perduodamos galios.

Patikrinimas-- Paprašykite savo PCBA tiekėjo Smith diagramos, rodančios antenos varžą esant 2,45 GHz. Geras dizainas rodo 50Ω ± 5Ω. Prasta konstrukcija rodo 30Ω arba 80Ω. Šis vienas matavimas tiksliau numato diapazono skirtumą nei bet koks modeliavimas.

Palyginimo lentelė – žaislas ir hobis RC Car PCBA

Aukščiausios kokybės RC automobilio PCBA nėra brangūs komponentai. Kalbama apie teisingą vartų pavarą, tinkamą antenos dizainą, saugią aparatinę įrangą ir griežtus gamybos nuokrypius. Dėmesys MOSFET perjungimo nuostoliams ir RF įžeminimo plokštumos dydžiui – šios dvi sritys sukuria labiausiai pastebimą skirtumą vairuojant realiame pasaulyje.
