Kambario valdymo blokas PCBA

Prekės aprašymas

Kas yra kambario valdymo blokas PCBA?

Naudodami šią progą norime supažindinti jus su mūsų aukšta kokybeKambario valdymo blokas PCBįmonėje Unixplore Electronics. Mūsų pagrindinis tikslas yra užtikrinti, kad mūsų klientai visiškai suprastų mūsų produktų galimybes ir savybes. Mes visada norime bendradarbiauti su esamais ir naujais klientais, siekdami puoselėti geresnę ateitį.

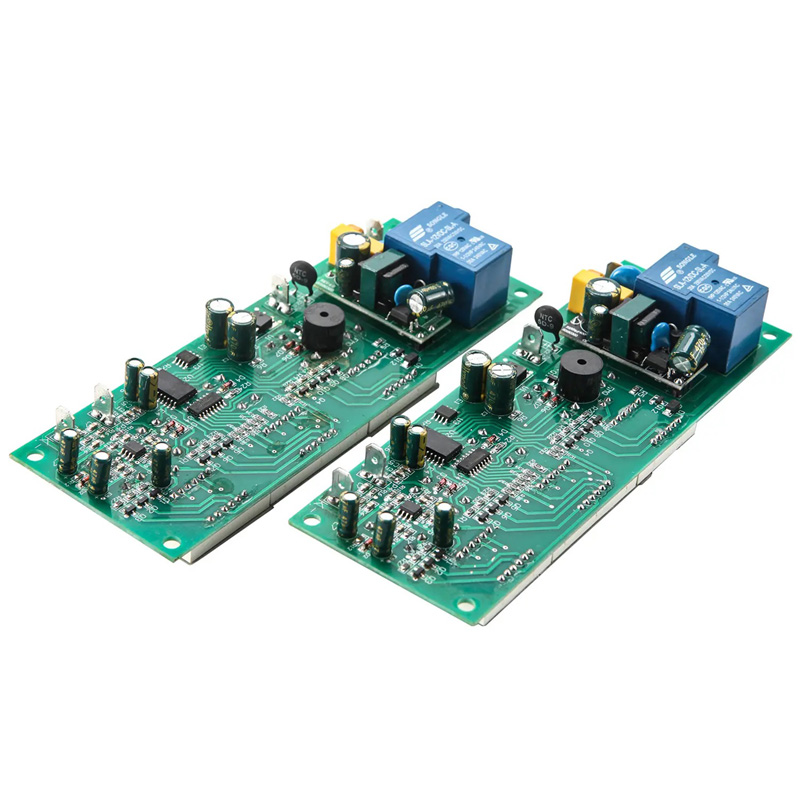

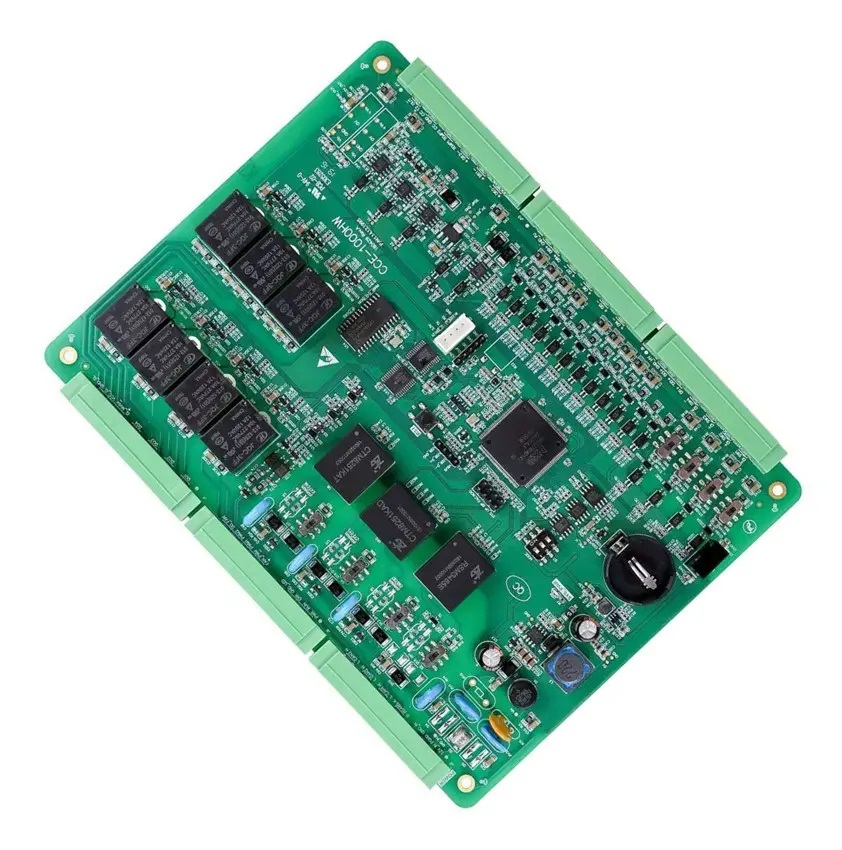

Kambario valdymo blokas PCBA (spausdintinės plokštės mazgas) reiškia spausdintinės plokštės mazgą, naudojamą kambario valdymo bloke (RCU) sistema viešbučiams. Šie mazgai dažniausiai apima įvairius elektroninius komponentus, tokius kaip mikroprocesoriai, jutikliai, relės, ryšio moduliai ir kt., kurie yra lituojami ant spausdintinių plokščių, kad būtų galima įgyvendinti įvairias valdymo funkcijas svečių kambaryje.

Pagrindinės kambario valdymo bloko PCBA funkcijos apimavaldyti apšvietimą, oro kondicionavimą, televizorių, užuolaidas ir kitą įrangąsvečių kambaryje, kad būtų užtikrintas protingas ir automatizuotas svečių kambarių aptarnavimas. Naudodami PCBA, svečiai gali patogiai valdyti patalpoje esančią įrangą per valdymo pultą arba mobiliąją aplikaciją, taip pagerindami komfortą ir patogumą gyventi. Tuo pačiu metu,RCU PCBATaip pat galima prijungti prie viešbučio valdymo sistemos, kad būtų galima stebėti ir valdyti svečių kambario būseną realiuoju laiku.

Kambario valdymo bloko PCBA projektavimas ir gamyba turi atitikti atitinkamus elektroninės inžinerijos standartus ir specifikacijas, kad būtų užtikrintas jo stabilumas ir patikimumas. Tuo pačiu metu taip pat reikia atsižvelgti į tokius veiksnius, kaip elektromagnetinis suderinamumas ir prisitaikymas prie aplinkos, norint prisitaikyti prie skirtingos naudojimo aplinkos ir poreikių.

Apskritai svečių kambario valdymo bloko sistema PCBA yra vienas iš pagrindinių svečių kambario valdymo sistemos komponentų. Jis realizuoja išmanų svečių kambario įrangos valdymą ir valdymą, integruodamas įvairius elektroninius komponentus ir technologijas.

„Unixplore“ teikia visapusišką „iki rakto“ paslaugąElektronikos gamybaprojektą. Nedvejodami susisiekite su mumis dėl savo plokštės surinkimo pastato, mes galime pateikti pasiūlymą per 24 valandas po to, kai gausime jūsųGerber failasirBOM sąrašas!

Kambario valdymo bloko PCBA gamyba

* Gerber failas ir BOM sąrašas pateikiami kliento
* Pagaminta tuščia PCB, komponentai įsigyti mūsų
* PCB gamyba su pilnai surinktomis dalimis
* 100% funkcija patikrinta gerai prieš išsiunčiant
* Atitinkamas RoHS, gamybos procesas be švino
* Greitas pristatymas su nepriklausomu ESD paketu
* Vieno langelio elektroninės gamybos paslauga, skirta PCB projektavimui, PCB išdėstymui, PCB gamybai, komponentų pirkimui, PCB SMT ir THT surinkimui, IC programavimui, funkcijų testavimui, pakavimui ir pristatymui

Unixplore PCB ir PCB surinkimo galimybė

Parametras	gebėjimas
Sluoksniai	1-40 sluoksnių
Surinkimo tipas	Kiaurymė (THT), Paviršinis montavimas (SMT), Mišrus (THT + SMT)
Minimalus komponento dydis	0201(01005 metrika)
Maksimalus komponento dydis	2,0 x 2,0 x 0,4 colio (50 mm x 50 mm x 10 mm)
Komponentų paketų tipai	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP ir kt.
Minimalus padas	0,5 mm (20 mil.) QFP, QFN, 0,8 mm (32 mil.) BGA
Minimalus pėdsakų plotis	0,10 mm (4 mil)
Minimalus pėdsakų atstumas	0,10 mm (4 mil)
Minimalus gręžimo dydis	0,15 mm (6 mil)
Maksimalus lentos dydis	18 x 24 colių (457 mm x 610 mm)
Lentos storis	0,0078 colio (0,2 mm) iki 0,236 colio (6 mm)
Lentos medžiaga	CEM-3, FR-2, FR-4, High-Tg, HDI, aliuminis, aukšto dažnio, FPC, standus lankstus, Rogers ir kt.
Paviršiaus apdaila	OSP, HASL, Flash Gold, ENIG, Gold Finger ir kt.
Litavimo pastos tipas	Su švinu arba be švino
Vario storis	0,5 OZ – 5 OZ
Surinkimo procesas	Litavimas iš naujo, banginis litavimas, rankinis litavimas
Patikrinimo metodai	Automatizuota optinė apžiūra (AOI), rentgeno spinduliai, vizualinė apžiūra
Bandymo metodai namuose	Funkcinis testas, zondo testas, senėjimo testas, aukštos ir žemos temperatūros testas
Apsisukimo laikas	Mėginių ėmimas: nuo 24 valandų iki 7 dienų, masinis paleidimas: nuo 10 iki 30 dienų
PCB surinkimo standartai	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasė ll

„Unixplore“ pridėtinės vertės elektroninės gamybos paslauga

● IC išankstinio programavimo paslauga su failo formatuHEX, ELFirBIN.
● Kambario valdymo bloko PCB surinkimo funkcijos tikrinimo įtaisas, pritaikytas pagal kliento bandymo reikalavimus
● Dėžių statybos paslauga, įskaitant plastikinių ir metalinių korpusų formų ir dalių gamybą
● Konformali danga, įskaitant selektyvų lako dangą, epoksidinės dervos įpurškimą
● Laidų ir kabelių surinkimas
● Gatavo gaminio surinkimas, įskaitant dėžutę, ekraną, membraninį jungiklį, ženklinimą ir pritaikytą kartoninę arba mažmeninės prekybos dėžutę.
● Paprašius galima įsigyti įvairių trečiųjų šalių PCBA testų
● Produkto sertifikavimo pagalba

PCBA gamybos procedūra
