Prekės aprašymas

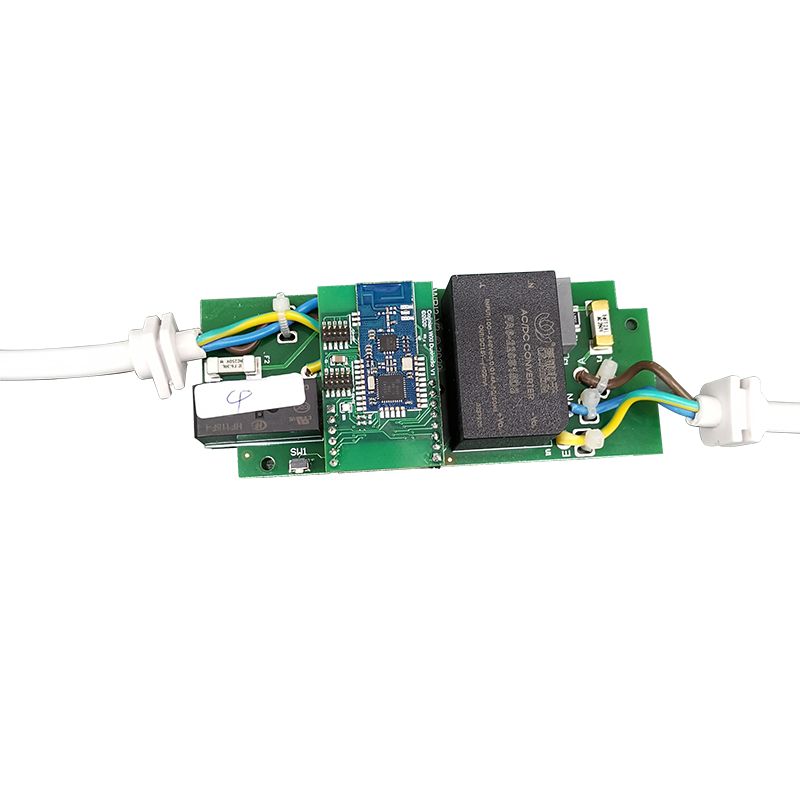

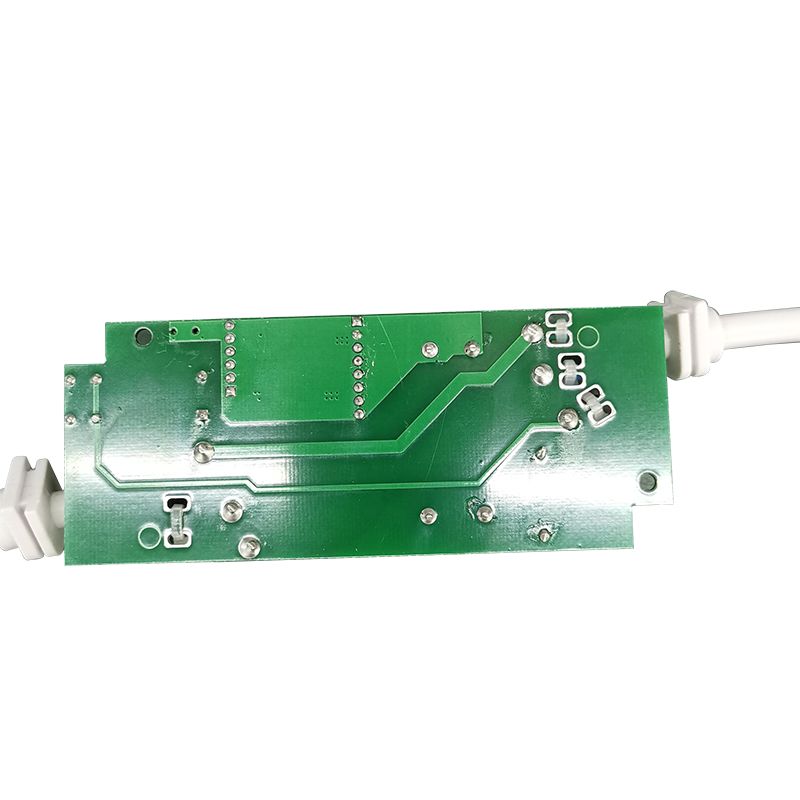

Kas yra belaidės relės sąsajos PCBA?

Naudodami šią progą norime supažindinti jus su mūsų aukšta kokybebelaidės relės sąsaja PCBA įmonėje Unixplore Electronics. Mūsų pagrindinis tikslas yra užtikrinti, kad mūsų klientai visiškai suprastų mūsų produktų galimybes ir savybes. Mes visada norime bendradarbiauti su esamais ir naujais klientais, kad sukurtume geresnę ateitį.

Belaidės relės sąsajos PCBA (Spausdintinės plokštės surinkimas) reiškia grandinių plokščių surinkimo gaminį, kuriame integruotos belaidės relės sąsajos funkcijos. Tokio tipo PCBA sujungia belaidžio ryšio technologijas (pvz., radijo dažnio ryšį, ZigBee, WiFi, Bluetooth ir kt.) su relės valdymo logika, kad būtų galima realizuoti belaidį nuotolinį relių įrangos valdymą.

Pagrindiniai belaidės relės sąsajos PCBA komponentai paprastai apimabelaidžio ryšio moduliai, relių valdymo moduliai, galios valdymo moduliaiirsusijusios grandinėsirElektroniniai komponentai. Belaidžio ryšio modulis yra atsakingas už belaidžių signalų priėmimą iš nuotolinio siųstuvo ir jų konvertavimą į instrukcijas, kurias gali atpažinti relės valdymo modulis. Relės valdymo modulis valdo relės perjungimo būseną pagal šias instrukcijas, kad būtų galima nuotoliniu būdu valdyti grandines ar įrangą.

Šis PCBA tipas turi platų pritaikymąprotingas namas, pramoninė automatika, nuotolinis valdymasirkitose srityse. Per belaidę relės sąsają PCBA vartotojai gali lengvai nuotoliniu būdu valdyti ir valdyti įvairią elektros įrangą, apšvietimą, apsaugos sistemas ir kt., pagerindami sistemos lankstumą ir patogumą.

Kuriant ir gaminant belaidės relės sąsajos PCBA, tokie veiksniai kaipbelaidžio ryšio stabilumas, perdavimo atstumas, gebėjimas kovoti su trukdžiais, irsuderinamumas su kitomis sistemomisreikia atsižvelgti. Tuo pačiu metu taip pat būtina atkreipti dėmesį į PCBA patikimumo, energijos suvartojimo ir sąnaudų optimizavimą, kad būtų patenkinti skirtingų taikymo scenarijų poreikiai.

Apskritai, belaidės relės sąsajos PCBA yra pagrindinis komponentas norint pasiekti belaidį relės valdymą, o belaidės relės sąsajos PCBA programa suteikia patogesnius ir efektyvesnius sprendimus įvairiems taikymo scenarijams.

„Unixplore“ teikia visapusišką „iki rakto“ paslaugąElektronikos gamybaprojektą. Nedvejodami susisiekite su mumis dėl savo plokštės surinkimo pastato, mes galime pateikti pasiūlymą per 24 valandas po to, kai gausime jūsųGerber failąirBOM sąrašas!

Belaidės relės sąsajos PCBA gamyba

* Gerber failas ir BOM sąrašas pateikiami kliento
* Pagaminta tuščia PCB, komponentai įsigyti mūsų
* PCB gamyba su pilnai surinktomis dalimis
* 100% funkcija patikrinta gerai prieš išsiunčiant
* Atitinkamas RoHS, gamybos procesas be švino
* Greitas pristatymas, su nepriklausomu ESD paketu
* Vieno langelio elektroninės gamybos paslauga, skirta PCB projektavimui, PCB išdėstymui, PCB gamybai, komponentų pirkimui, PCB SMT ir THT surinkimui, IC programavimui, funkcijų testavimui, pakavimui ir pristatymui

Unixplore PCB ir PCB surinkimo galimybė

Parametras	gebėjimas
Sluoksniai	1-40 sluoksnių
Surinkimo tipas	Kiaurymė (THT), Paviršinis montavimas (SMT), Mišrus (THT + SMT)
Minimalus komponento dydis	0201(01005 metrika)
Maksimalus komponento dydis	2,0 x 2,0 x 0,4 colio (50 mm x 50 mm x 10 mm)
Komponentų paketų tipai	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP ir kt.
Minimalus padas	0,5 mm (20 mil.) QFP, QFN, 0,8 mm (32 mil.) BGA
Minimalus pėdsakų plotis	0,10 mm (4 mil)
Minimalus pėdsakų atstumas	0,10 mm (4 mil)
Minimalus gręžimo dydis	0,15 mm (6 mil)
Maksimalus lentos dydis	18 x 24 colių (457 mm x 610 mm)
Lentos storis	0,0078 colio (0,2 mm) iki 0,236 colio (6 mm)
Lentos medžiaga	CEM-3, FR-2, FR-4, High-Tg, HDI, aliuminis, aukšto dažnio, FPC, standus lankstus, Rogers ir kt.
Paviršiaus apdaila	OSP, HASL, Flash Gold, ENIG, Gold Finger ir kt.
Litavimo pastos tipas	Su švinu arba be švino
Vario storis	0,5 OZ – 5 OZ
Surinkimo procesas	Litavimas iš naujo, banginis litavimas, rankinis litavimas
Patikrinimo metodai	Automatizuota optinė apžiūra (AOI), rentgeno spinduliai, vizualinė apžiūra
Bandymo metodai namuose	Funkcinis testas, zondo testas, senėjimo testas, aukštos ir žemos temperatūros testas
Apsisukimo laikas	Mėginių ėmimas: nuo 24 valandų iki 7 dienų, masinis paleidimas: nuo 10 iki 30 dienų
PCB surinkimo standartai	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasė ll

„Unixplore“ pridėtinės vertės elektroninės gamybos paslauga

● IC išankstinio programavimo paslauga su failo formatuHEX, ELFirBIN.
● Belaidės relės sąsajos PCBA funkcijos testavimo įrenginys, pritaikytas pagal kliento bandymo reikalavimus
● Dėžių statybos paslauga, įskaitant plastikinių ir metalinių korpusų formų ir dalių gamybą
● Konformali danga, įskaitant selektyvų lako dangą, epoksidinės dervos įpurškimą
● Laidų ir kabelių surinkimas
● Gatavo gaminio surinkimas, įskaitant dėžutę, ekraną, membraninį jungiklį, ženklinimą ir pritaikytą kartoninę arba mažmeninės prekybos dėžutę.
● Paprašius galima įsigyti įvairių trečiųjų šalių PCBA testų
● Produkto sertifikavimo pagalba

PCBA gamybos procedūra
