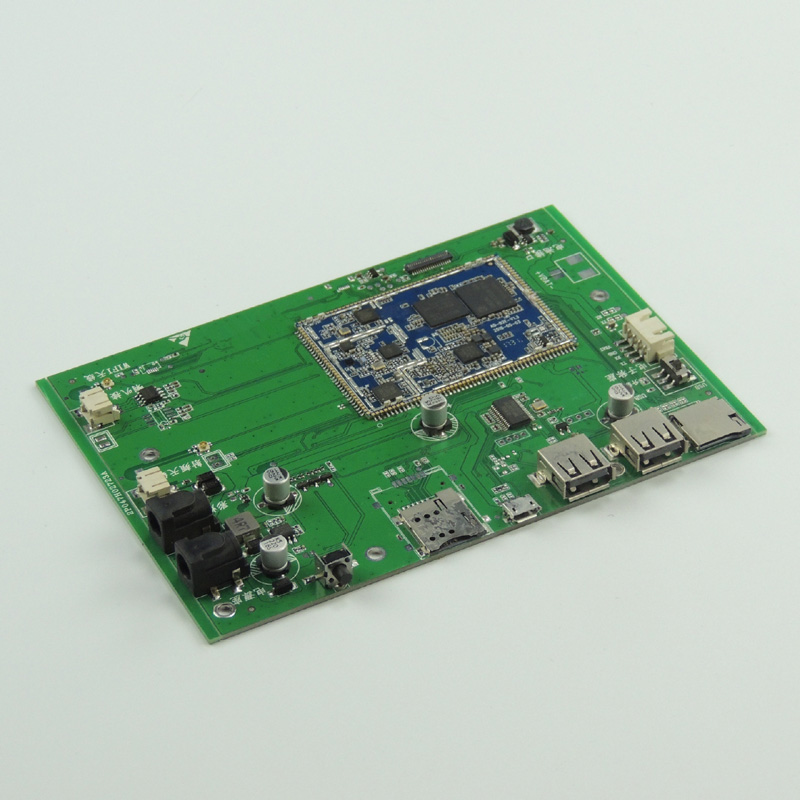

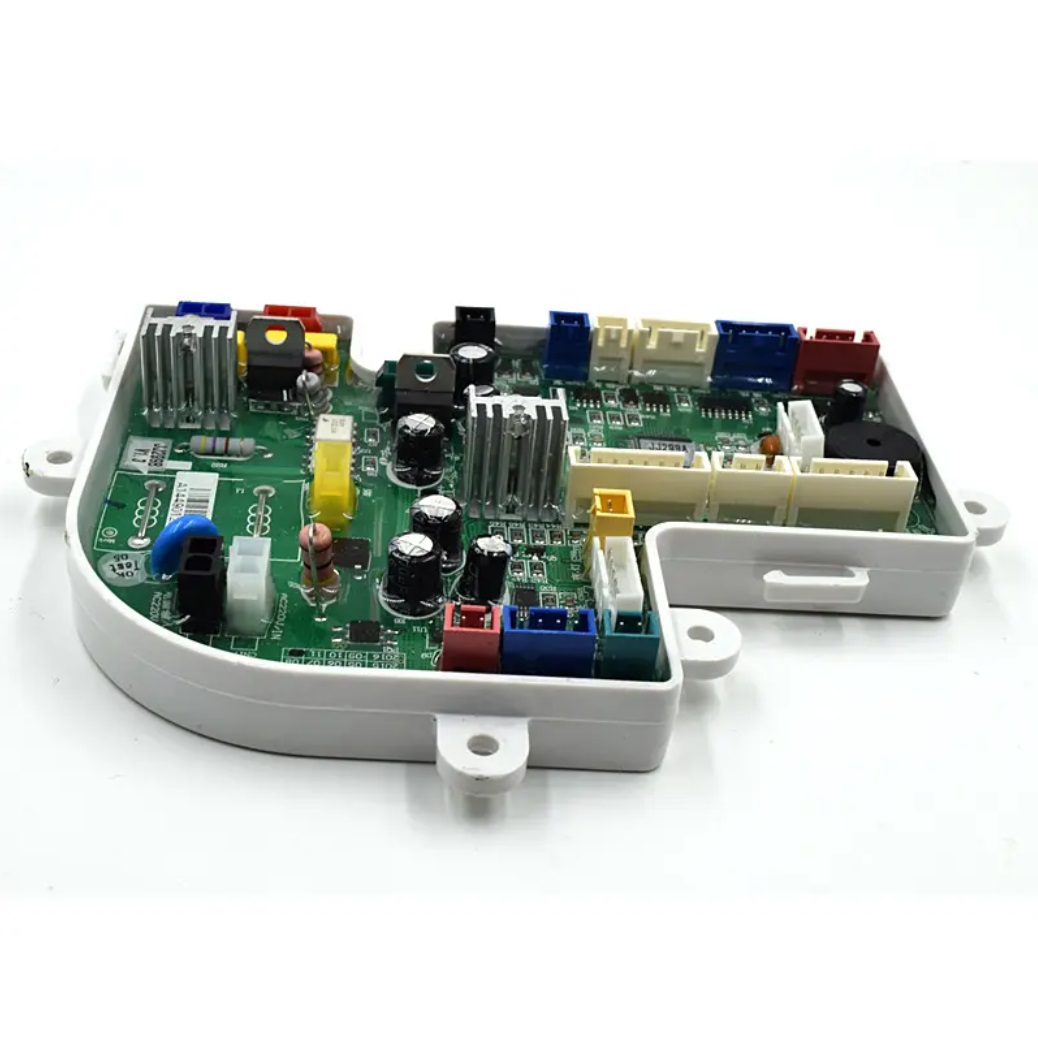

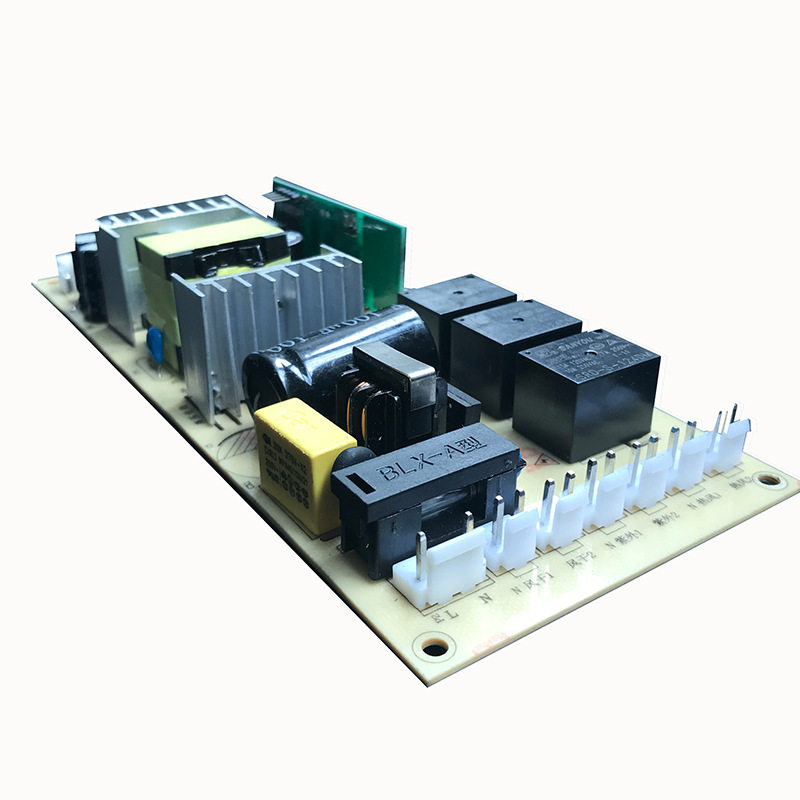

Smart Socket PCBA

Prekės aprašymas

Kas yra „Smart Socket PCBA“?

Naudodami šią progą norime supažindinti jus su mūsų aukšta kokybeIšmanusis lizdas PCBįmonėje Unixplore Electronics. Mūsų pagrindinis tikslas yra užtikrinti, kad mūsų klientai visiškai suprastų mūsų produktų galimybes ir savybes. Mes visada norime bendradarbiauti su esamais ir naujais klientais, kad sukurtume geresnę ateitį.

Išmanusis lizdas PCBA (Spausdintinės plokštės surinkimas) yra svarbi išmaniojo lizdo dalis ir daugiausia atsakinga už išmaniojo lizdo valdymo funkcijos įgyvendinimą. Paprastai jame yra grandinės komponentų, tokių kaip mikroprocesorius, galios valdymo modulis, ryšio sąsaja, įvesties ir išvesties sąsaja, ji yra atsakinga už vartotojo valdymo instrukcijų apdorojimą, lizdo darbo būsenos stebėjimą ir nuotolinio valdymo bei kitų funkcijų įgyvendinimą.

Mikroprocesorius yra plokštės šerdis ir yra atsakingas už įvairių valdymo užduočių, tokių kaip jungiklio valdymas, laiko nustatymo užduotys, ryšio apdorojimas ir kt., vykdymą. Energijos valdymo modulis yra atsakingas už stabilaus maitinimo tiekimą, kad būtų užtikrintas normalus įrenginio veikimas. grandinės plokštė. Ryšio sąsaja yra atsakinga už ryšį su išoriniais įrenginiais (pvz., išmaniaisiais telefonais, kompiuteriais ir kt.), kad būtų galima pasiekti nuotolinio valdymo funkcijas. Įvesties ir išvesties sąsaja yra atsakinga už lizdo įvesties ir išvesties linijų prijungimą, kad būtų galima valdyti elektros įrangos įjungimą ir išjungimą.

Projektuojant ir gaminant išmaniojo lizdo PCBA, reikia laikytis atitinkamų elektros saugos ir pramonės standartų, kad būtų užtikrintas gaminio saugumas ir patikimumas. Tuo pačiu metu taip pat reikalingi griežti bandymai ir patikra, siekiant užtikrinti, kad plokštė galėtų stabiliai ir patikimai veikti įvairiose darbo aplinkose.

Apskritai išmaniojo lizdo grandinės plokštė yra pagrindas realizuoti įvairias išmaniojo lizdo funkcijas ir yra svarbi išmaniojo lizdo dalis.

„Unixplore“ teikia visapusišką „iki rakto“ paslaugąElektronikos gamybaprojektą. Nedvejodami susisiekite su mumis dėl savo plokštės surinkimo pastato, mes galime pateikti pasiūlymą per 24 valandas po to, kai gausime jūsųGerber failąirBOM sąrašas!

Išmanusis lizdas PCBA gamyba

* Gerber failas ir BOM sąrašas pateikiami kliento
* Pagaminta tuščia PCB, komponentai įsigyti mūsų
* PCB gamyba su pilnai surinktomis dalimis
* 100% funkcija patikrinta gerai prieš išsiunčiant
* Atitinkamas RoHS, gamybos procesas be švino
* Greitas pristatymas su nepriklausomu ESD paketu
* Vieno langelio elektroninės gamybos paslauga, skirta PCB projektavimui, PCB išdėstymui, PCB gamybai, komponentų pirkimui, PCB SMT ir THT surinkimui, IC programavimui, funkcijų testavimui, pakavimui ir pristatymui

Unixplore PCB ir PCB surinkimo galimybė

Parametras	gebėjimas
Sluoksniai	1-40 sluoksnių
Surinkimo tipas	Kiaurymė (THT), Paviršinis montavimas (SMT), Mišrus (THT + SMT)
Minimalus komponento dydis	0201(01005 metrika)
Maksimalus komponento dydis	2,0 x 2,0 x 0,4 colio (50 mm x 50 mm x 10 mm)
Komponentų paketų tipai	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP ir kt.
Minimalus padas	0,5 mm (20 mil.) QFP, QFN, 0,8 mm (32 mil.) BGA
Minimalus pėdsakų plotis	0,10 mm (4 mil)
Minimalus pėdsakų atstumas	0,10 mm (4 mil)
Minimalus gręžimo dydis	0,15 mm (6 mil)
Maksimalus lentos dydis	18 x 24 colių (457 mm x 610 mm)
Lentos storis	0,0078 colio (0,2 mm) iki 0,236 colio (6 mm)
Lentos medžiaga	CEM-3, FR-2, FR-4, High-Tg, HDI, aliuminis, aukšto dažnio, FPC, standus lankstus, Rogers ir kt.
Paviršiaus apdaila	OSP, HASL, Flash Gold, ENIG, Gold Finger ir kt.
Litavimo pastos tipas	Su švinu arba be švino
Vario storis	0,5 OZ – 5 OZ
Surinkimo procesas	Litavimas iš naujo, banginis litavimas, rankinis litavimas
Patikrinimo metodai	Automatizuota optinė apžiūra (AOI), rentgeno spinduliai, vizualinė apžiūra
Bandymo metodai namuose	Funkcinis testas, zondo testas, senėjimo testas, aukštos ir žemos temperatūros testas
Apsisukimo laikas	Mėginių ėmimas: nuo 24 valandų iki 7 dienų, masinis paleidimas: nuo 10 iki 30 dienų
PCB surinkimo standartai	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasė ll

„Unixplore“ pridėtinės vertės elektroninės gamybos paslauga

● IC išankstinio programavimo paslauga su failo formatuHEX, ELFirBIN.
● „Smart Socket PCB Assembly Function“ testavimo įrenginys, pritaikytas pagal kliento bandymo reikalavimus
● Dėžių statybos paslauga, įskaitant plastikinių ir metalinių korpusų formų ir dalių gamybą
● Konformali danga, įskaitant selektyvų lako dangą, epoksidinės dervos įpurškimą
● Laidų ir kabelių surinkimas
● Gatavo gaminio surinkimas, įskaitant dėžutę, ekraną, membraninį jungiklį, ženklinimą ir pritaikytą kartoninę arba mažmeninės prekybos dėžutę.
● Paprašius galima įsigyti įvairių trečiųjų šalių PCBA testų
● Produkto sertifikavimo pagalba

PCBA gamybos procedūra
