Prekės aprašymas

Kaip gaminamas „Smart Lamp PCBA“?

Gaminti intelektualią lempą PCBA (Spausdintos plokštės komplektas) Kontrolierius, turėsite laikytis šių bendrųjų procedūrų, kaip nurodyta toliau:

Elektros dizainas:Pradėkite kurdami „Smart Lamp“ valdiklio grandinės schemą ir išdėstymą. Tai turėtų apimti komponentus, tokius kaip mikrovaldikliai, jutikliai, LED tvarkyklės, ryšio moduliai (pvz., „Wi-Fi“, „Bluetooth“), galios valdymo komponentai ir kiti būtini elementai.

PCB gamyba:Kai dizainas bus baigtas, sukurkite PCB išdėstymą naudodami PCB dizaino programinę įrangą. Po to galite nusiųsti dizaino failus į PCB gamybos paslaugą, kad gautumėte tikrąjį PCB.

Komponentų pirkimai:Įsigykite visus reikalingus elektroninius komponentus iš patikimų tiekėjų. Norėdami gauti geresnį našumą ir patikimumą, būtinai įsigykite aukštos kokybės komponentus.

SMT & THT surinkimas:Paruošę PCB ir komponentus, galite tęsti surinkimo procesą. Tai apima komponentų litavimą ant PCB po projektavimo išdėstymo. Tai galima atlikti rankiniu būdu arba naudojant automatizuotas surinkimo mašinas, tokias kaip SMT ar DIP aparatas.

Lustų programavimas:Jei jūsų išmaniojo lempos valdiklis apima mikrovaldiklį, turėsite užprogramuoti programinę -aparatinę įrangą. Tai apima kodo rašymą siekiant valdyti išmaniosios lempos funkcionalumą, pavyzdžiui, koreguoti ryškumo lygius, spalvų temperatūrą ir ryšių protokolus.

Funkcinis testavimas:Surinkę PCB, atlikite išsamų bandymą, kad įsitikintumėte, jog „Smart Lamp“ valdiklis funkcionuoja, kaip tikėtasi. Išbandykite visų komponentų, jungčių ir valdiklio funkcijų funkcionalumą.

Gaubto dizainas ir surinkimas:Jei reikia, suprojektuokite „Smart Lamp“ valdiklio gaubtą, kad apsaugotumėte PCB ir komponentus. Surinkite PCB į gaubtą pagal projektavimo specifikacijas.

Kokybės kontrolė:Atlikite kokybės kontrolės patikrinimus, kad įsitikintumėte, jog „Smart Lamp PCBA“ valdikliai atitinka kokybės standartus ir specifikacijas.

Pakuotė ir paskirstymas:Kai išmaniųjų lempų valdikliai išlaikys visus bandymus ir kokybės patikrinimus, tinkamai supakuokite juos, kad galėtumėte paskirstyti klientams ar mažmenininkams.

Atminkite, kad išmaniojo „Lamp PCBA“ valdiklio gamyba apima techninę patirtį elektroninio projektavimo, surinkimo, programavimo ir kokybės kontrolės srityje. Jei nesate susipažinę su šiais procesais, gali būti naudinga kreiptis pagalbos iš specialistų ar įmonių, kurios specializuojasi PCB surinkime ir elektronikos gamyboje.

„Unixplore“ teikia jūsų „vieno langelio“ rakto paslaugąElektroninė gamybaprojektas. Nesivaržykite susisiektiGerber failasirBOM sąrašas!

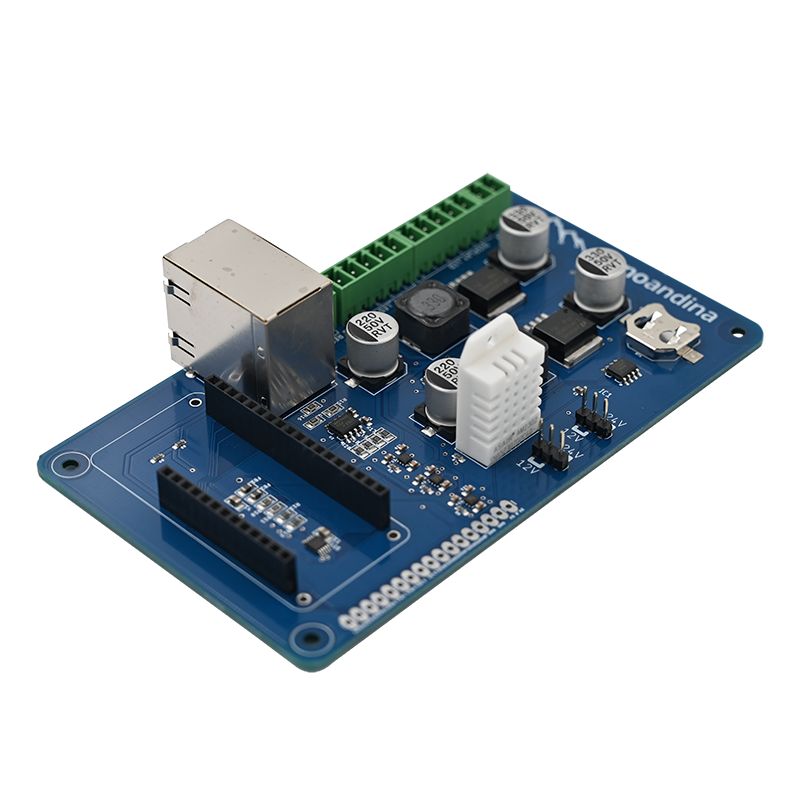

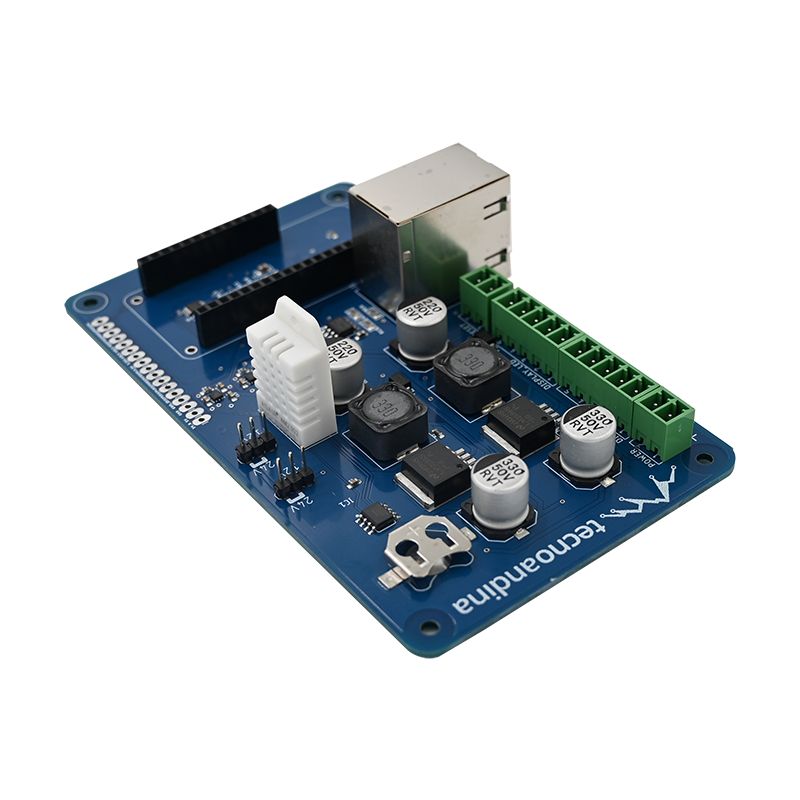

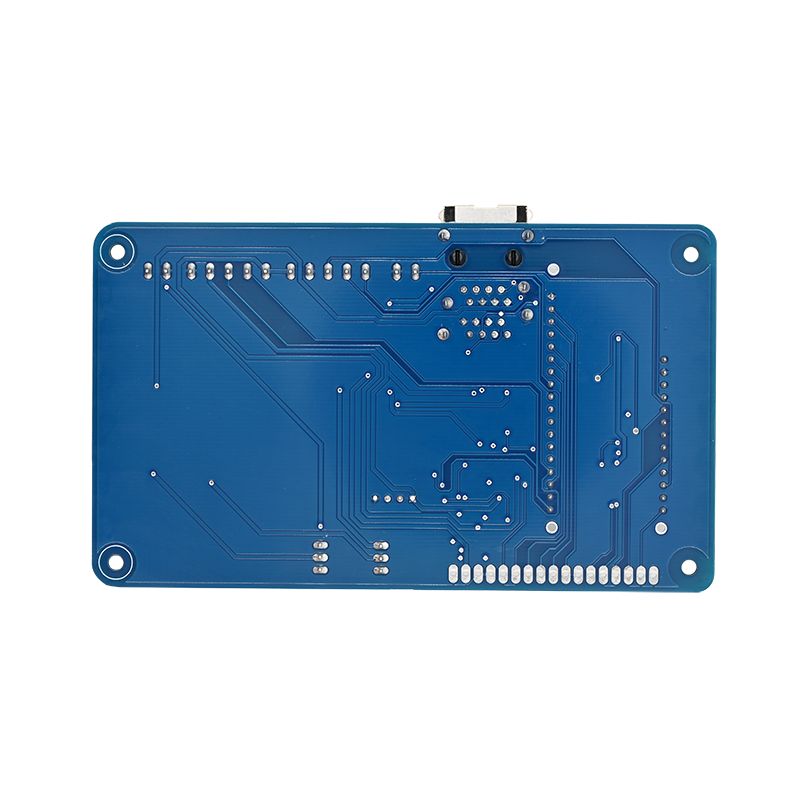

„Smart Lamp PCBA“ gamyba

* „Gerber“ failų ir BOM sąrašas, pateiktas kliento
* PADARYTI PCB, mūsų įsigyti komponentai
* PCB gamyba su visiškai surinktomis dalimis
* 100% funkcija išbandyta gerai prieš siunčiant
* ROHS reikalavimus atitinkantis gamybos procesas be švino
* Greitas pristatymas su nepriklausomu ESD paketu
* Vieno sustabdymo elektroninės gamybos paslaugos PCB dizainui, PCB išdėstymas, PCB gamyba, komponentų pirkimai, PCB SMT ir THT surinkimas, IC programavimas, funkcijų testas, pakavimas ir pristatymas

„Unixplore PCB“ ir PCB surinkimo galimybės

Parametras	Galimybė
Sluoksniai	1-40 sluoksniai
Surinkimo tipas	Per skylę (THT), paviršiaus laikiklį (SMT), sumaišytą (THT+SMT)
Minimalus komponento dydis	0201 (01005 metrika)
Maksimalus komponento dydis	2,0 x 2,0 x 0,4 colio (50 mm x 50 mm x 10 mm)
Komponentų paketų tipai	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP ir kt.
Minimalus PAD žingsnis	0,5 mm (20 mln.) QFP, QFN, 0,8 mm (32 mln
Minimalus pėdsakų plotis	0,10 mm (4 mln.)
Minimalus pėdsakų klirensas	0,10 mm (4 mln.)
Minimalus grąžto dydis	0,15 mm (6 mln.)
Maksimalus plokštės dydis	18 x 24 in (457 mm x 610 mm)
Lentos storis	0,0078 in (0,2 mm) iki 0,236 colio (6 mm)
Lentos medžiaga	CEM-3, FR-2, FR-4, Aukšto TG, HDI, Aliuminis, Aukšto dažnis, FPC, standus-Flex, Rogers ir kt.
Paviršiaus apdaila	OSP, HASL, „Flash Gold“, „Enig“, „Auksinis pirštas“ ir kt.
Lydmetalio pastos tipas	Švino ar be švino
Vario storis	0,5oz - 5 uncijos
Surinkimo procesas	Atkruksų litavimas, bangų litavimas, rankinis litavimas
Tikrinimo metodai	Automatizuotas optinis patikrinimas (AOI), rentgeno spindulys, vaizdinis patikrinimas
Testavimo metodai viduje	Funkcinis testas, zondo bandymas, senėjimo testas, aukšta ir žemos temperatūros bandymas
Apsisukimo laikas	Mėginių ėmimas: nuo 24 valandų iki 7 dienų, masinis bėgimas: 10–30 dienų
PCB surinkimo standartai	ISO9001: 2015; ROHS, UL 94V0, IPC-610E CLASS LL

„Unixplore“ pridėtinės vertės elektroninės gamybos paslaugos

● IC išankstinio programavimo paslauga su failuŠešiakampis, elfasirŠiukšliadėžė.
● „Smart LAMP PCBA“ funkcijos bandymo armatūra, pritaikyta pagal kliento bandymo reikalavimus
● Dėžutės statybos paslauga, įskaitant plastiko ir metalo dėklų formą ir dalių gamybą
● Konforminė danga, įskaitant selektyvią lako dangą, epoksidinę dervos vazoną
● Vielos diržai ir kabelio rinkinys
● Gatavas produktų rinkinys, įskaitant dėžę, ekraną, membranos jungiklį, ženklinimą ir pritaikytą dėžutės ar mažmeninės prekybos dėžutės pakavimą.
● Įvairių PCBA trečiųjų šalių testų galite rasti paprašius
● Produkto sertifikavimo pagalba

PCBA gamybos procedūra
