Smart Home PCBA

Prekės aprašymas

Kas yra Smart Home PCBA?

Norime pasinaudoti šia galimybe ir supažindinti jus su mūsų aukšta kokybeIšmanieji namai PCBįmonėje Unixplore Electronics. Mūsų pagrindinis tikslas yra užtikrinti, kad mūsų klientai visiškai suprastų mūsų produktų galimybes ir savybes. Mes visada norime bendradarbiauti su esamais ir naujais klientais, kad sukurtume geresnę ateitį.

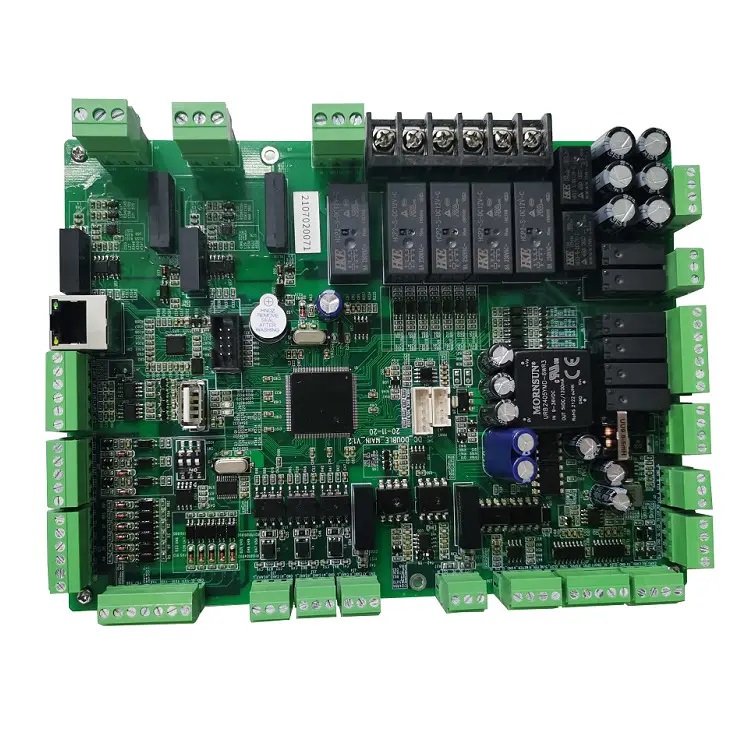

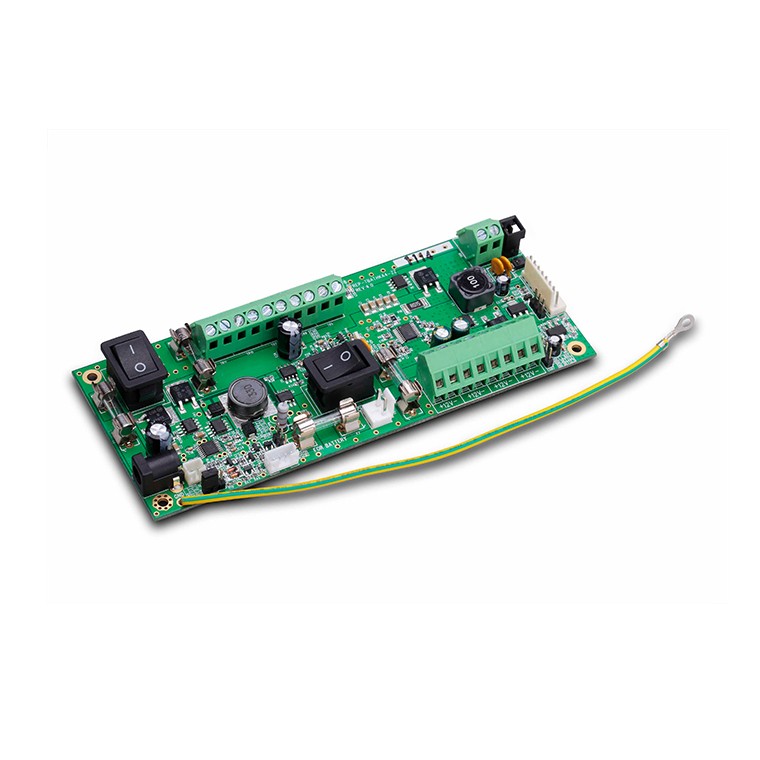

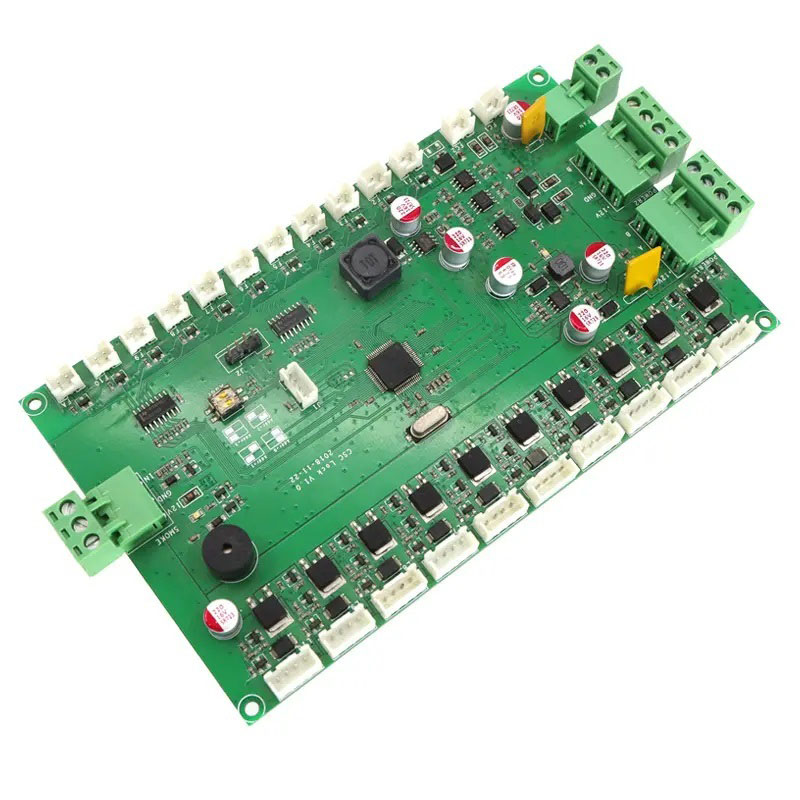

Išmaniųjų namų PCBAnurodo spausdintinės plokštės agregato taikymą išmaniųjų namų srityje. PCBA yra elektroninių komponentų surinkimas ant spausdintinės plokštės naudojant SMT pataisų apdorojimą arba DIP įskiepio apdorojimą, kad būtų suformuotas plokštės modulis su konkrečiomis funkcijomis. Išmaniųjų namų sistemose PCBA atlieka gyvybiškai svarbų vaidmenį. Jis gali valdyti įvairius įrenginius, tokius kaip apšvietimas, temperatūra ir prieigos valdymas, kad būtų galima valdyti namų automatiką.

Tiksliau,išmaniųjų namų PCBAintegruoja įvairius jutiklius, mikroprocesorius ir kitus elektroninius komponentus, kad būtų galima realiu laiku stebėti namų aplinkos parametrus, tokius kaip temperatūra, drėgmė, šviesa ir kt. Šiuos duomenis apdorojus PCBA, galima tiksliai valdyti buitinės technikos veikimą, kad būtų užtikrintas įrangos stabilumas ir patikimumas. Tuo pačiu metu labai integruota PCBA technologija taip pat gali realizuoti šifruotą duomenų saugojimą ir perdavimą, užkirsti kelią duomenų nutekėjimui ir padidinti įrenginio saugumą.

Papildomai,išmaniųjų namų PCBAtaip pat gali integruoti biometrines technologijas, pvz., identifikuoti šeimos narius naudojant įmontuotus biometrinius jutiklius, kad būtų užtikrintas sistemos saugumas ir išvengta pašalinių darbuotojų veiksmų. Tuo pačiu metu, kadangi visuomenės poreikis apsaugoti aplinką ir taupyti energiją ir toliau didėja, naudojant labai integruotą išmaniųjų namų PCBA galima efektyviai panaudoti energiją ir pasiekti energijos taupymo ir aplinkos apsaugos tikslą.

Trumpai tariant,išmaniųjų namų PCBAyra pagrindinė išmaniųjų namų sistemos sudedamoji dalis. Jame integruoti įvairūs elektroniniai komponentai ir jutikliai, kad būtų galima stebėti realiu laiku ir tiksliai valdyti namų aplinkos parametrus, pagerinti įrangos stabilumą ir patikimumą bei pagerinti įrangos veikimą. saugumo, ir skatinti išmaniųjų namų sistemų kūrimą išmanesne, energiją taupančia ir aplinką tausojančia kryptimi.

„Unixplore“ teikia visapusišką „iki rakto“ paslaugąElektronikos gamybaprojektą. Nedvejodami susisiekite su mumis dėl savo plokštės surinkimo pastato, mes galime pateikti pasiūlymą per 24 valandas po to, kai gausime jūsųGerber failąirBOM sąrašas!

Išmaniųjų namų PCBA gamyba

* Gerber failas ir BOM sąrašas pateikiami kliento
* Pagaminta tuščia PCB, komponentai įsigyti mūsų
* PCB gamyba su pilnai surinktomis dalimis
* 100% funkcija patikrinta gerai prieš išsiunčiant
* Atitinkamas RoHS, gamybos procesas be švino
* Greitas pristatymas, su nepriklausomu ESD paketu
* Vieno langelio elektroninės gamybos paslauga, skirta PCB projektavimui, PCB išdėstymui, PCB gamybai, komponentų pirkimui, PCB SMT ir THT surinkimui, IC programavimui, funkcijų testavimui, pakavimui ir pristatymui

Unixplore PCB ir PCB surinkimo galimybė

Parametras	gebėjimas
Sluoksniai	1-40 sluoksnių
Surinkimo tipas	Kiaurymė (THT), Paviršinis montavimas (SMT), Mišrus (THT + SMT)
Minimalus komponento dydis	0201(01005 metrika)
Maksimalus komponento dydis	2,0 x 2,0 x 0,4 colio (50 mm x 50 mm x 10 mm)
Komponentų paketų tipai	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP ir kt.
Minimalus padas	0,5 mm (20 mil.) QFP, QFN, 0,8 mm (32 mil.) BGA
Minimalus pėdsakų plotis	0,10 mm (4 mil)
Minimalus pėdsakų atstumas	0,10 mm (4 mil)
Minimalus gręžimo dydis	0,15 mm (6 mil)
Maksimalus lentos dydis	18 x 24 colių (457 mm x 610 mm)
Lentos storis	0,0078 colio (0,2 mm) iki 0,236 colio (6 mm)
Lentos medžiaga	CEM-3, FR-2, FR-4, High-Tg, HDI, aliuminis, aukšto dažnio, FPC, standus lankstus, Rogers ir kt.
Paviršiaus apdaila	OSP, HASL, Flash Gold, ENIG, Gold Finger ir kt.
Litavimo pastos tipas	Su švinu arba be švino
Vario storis	0,5 OZ – 5 OZ
Surinkimo procesas	Litavimas iš naujo, banginis litavimas, rankinis litavimas
Patikrinimo metodai	Automatizuota optinė apžiūra (AOI), rentgeno spinduliai, vizualinė apžiūra
Bandymo metodai namuose	Funkcinis testas, zondo testas, senėjimo testas, aukštos ir žemos temperatūros testas
Apsisukimo laikas	Mėginių ėmimas: nuo 24 valandų iki 7 dienų, masinis paleidimas: nuo 10 iki 30 dienų
PCB surinkimo standartai	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasė ll

„Unixplore“ pridėtinės vertės elektroninės gamybos paslauga

● IC išankstinio programavimo paslauga su failo formatuHEX, ELFirBIN.
● „Smart Home PCB Assembly Function“ testavimo įrenginys, pritaikytas pagal kliento bandymo reikalavimus
● Dėžių statybos paslauga, įskaitant plastikinių ir metalinių korpusų formų ir dalių gamybą
● Konformali danga, įskaitant selektyvų lako dangą, epoksidinės dervos įpurškimą
● Laidų ir kabelių surinkimas
● Gatavo gaminio surinkimas, įskaitant dėžutę, ekraną, membraninį jungiklį, ženklinimą ir pritaikytą kartoninę arba mažmeninės prekybos dėžutę.
● Paprašius galima įsigyti įvairių trečiųjų šalių PCBA testų
● Produkto sertifikavimo pagalba

PCBA gamybos procedūra
