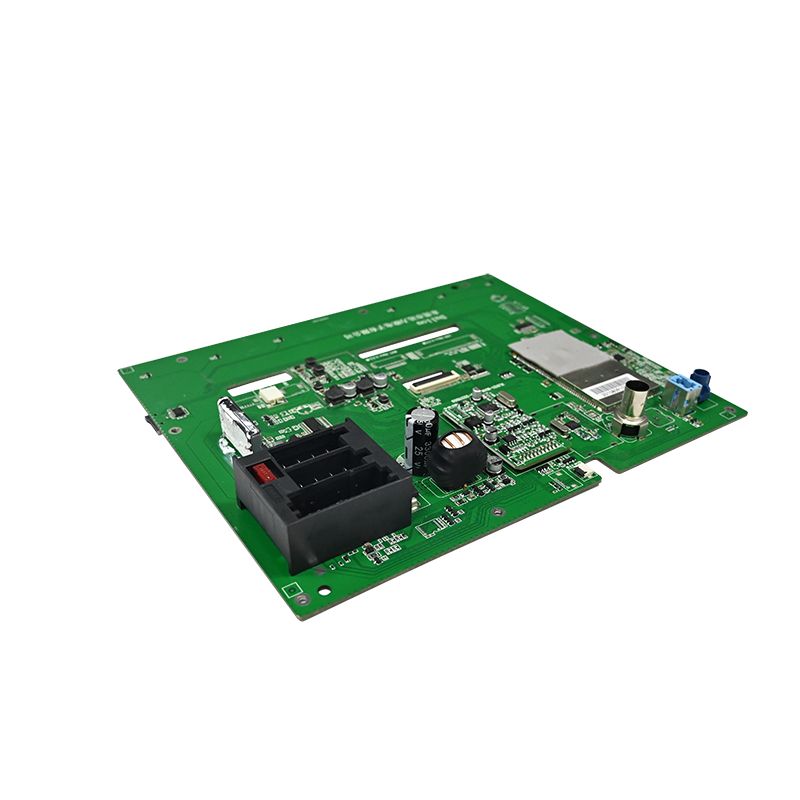

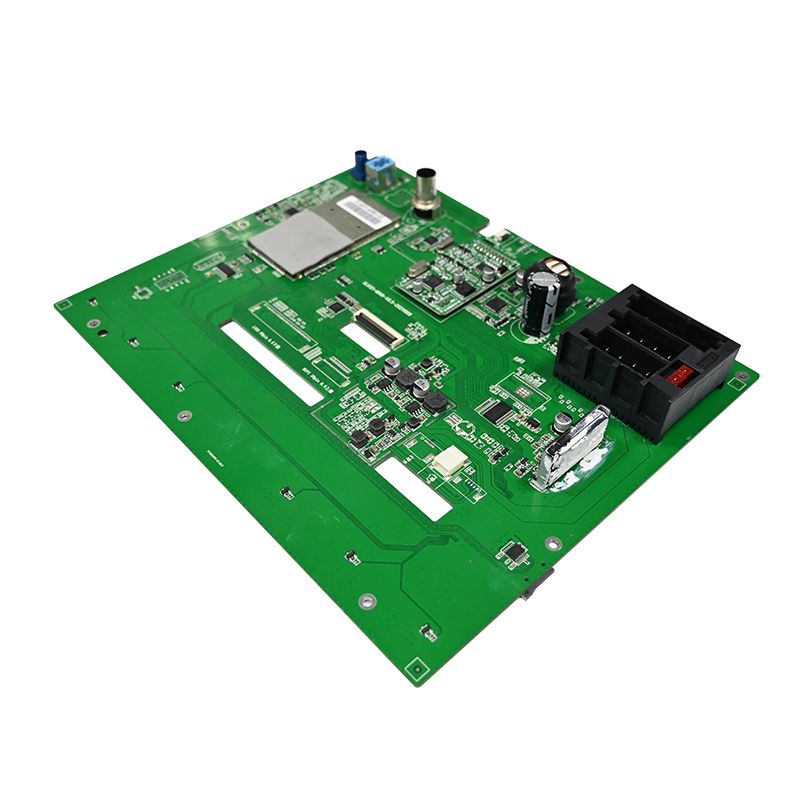

WiFi modulis PCBA

Nuo 2008 m. „Unixplore Electronics“ Kinijoje teikia aukščiausios kokybės „WiFi“ modulio PCBA „vieno langelio“ gamybos ir tiekimo paslaugas. Mūsų įmonė yra sertifikuota pagal ISO9001:2015 ir laikosi PCB surinkimo standarto IPC-610E.

Modelis:UE-10

Siųsti užklausą

Prekės aprašymas

Kas yra WiFi modulio PCBA?

Norime pasinaudoti šia galimybe ir supažindinti jus su mūsų aukšta kokybeWiFi modulis PCBAįmonėje Unixplore Electronics. Mūsų pagrindinis tikslas yra užtikrinti, kad mūsų klientai visiškai suprastų mūsų produktų galimybes ir savybes. Mes visada norime bendradarbiauti su esamais ir naujais klientais, kad sukurtume geresnę ateitį.

Wi-Fi modulis, taip pat žinomas kaip nuoseklusis prievadasWiFi PCBA, priklauso daiktų interneto perdavimo sluoksniui. Jo funkcija yra konvertuoti nuoseklųjį prievadą arba TTL lygį į integruotą modulį, atitinkantį WiFi belaidžio tinklo ryšio standartus. Jame yra belaidžio tinklo protokolas IEEE802.11b.g.n protokolų krūva ir TCP/IP protokolų krūva. Tradiciniai aparatūros įrenginiai, įtaisyti su „Wi-Fi“ moduliais, gali tiesiogiai prisijungti prie interneto naudodami „Wi-Fi“, kuris yra svarbus daiktų interneto programų, pvz., belaidžių išmaniųjų namų ir M2M, diegimo komponentas ir svarbus intelektualios aparatinės įrangos komponentas.

„Unixplore“ teikia vieno langelio „iki rakto“ paslaugą jūsų elektroninės gamybos projektui. Nedvejodami susisiekite su mumis dėl savo plokštės surinkimo pastato, mes galime pateikti pasiūlymą per 24 valandas po to, kai gausime jūsųGerber failąirBOM sąrašas!

WiFi modulio PCBA gamyba

* Gerber failas ir BOM sąrašas pateikiami kliento
* Pagaminta tuščia PCB, komponentai įsigyti mūsų
* PCB gamyba su pilnai surinktomis dalimis
* 100% funkcija patikrinta gerai prieš išsiunčiant
* Atitinkamas RoHS, gamybos procesas be švino
* Greitas pristatymas, su nepriklausomu ESD paketu
* Vieno langelio elektroninės gamybos paslauga, skirta PCB projektavimui, PCB išdėstymui, PCB gamybai, komponentų pirkimui, PCB SMT ir THT surinkimui, IC programavimui, funkcijų testavimui, pakavimui ir pristatymui

Unixplore PCB ir PCB surinkimo galimybė

Parametras	gebėjimas
Sluoksniai	1-40 sluoksnių
Surinkimo tipas	Kiaurymė (THT), Paviršinis montavimas (SMT), Mišrus (THT + SMT)
Minimalus komponento dydis	0201(01005 metrika)
Maksimalus komponento dydis	2,0 x 2,0 x 0,4 colio (50 mm x 50 mm x 10 mm)
Komponentų paketų tipai	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP ir kt.
Minimalus padas	0,5 mm (20 mil.) QFP, QFN, 0,8 mm (32 mil.) BGA
Minimalus pėdsakų plotis	0,10 mm (4 mil)
Minimalus pėdsakų atstumas	0,10 mm (4 mil)
Minimalus gręžimo dydis	0,15 mm (6 mil)
Maksimalus lentos dydis	18 x 24 colių (457 mm x 610 mm)
Lentos storis	0,0078 colio (0,2 mm) iki 0,236 colio (6 mm)
Lentos medžiaga	CEM-3, FR-2, FR-4, High-Tg, HDI, aliuminis, aukšto dažnio, FPC, standus lankstus, Rogers ir kt.
Paviršiaus apdaila	OSP, HASL, Flash Gold, ENIG, Gold Finger ir kt.
Litavimo pastos tipas	Su švinu arba be švino
Vario storis	0,5 OZ – 5 OZ
Surinkimo procesas	Litavimas iš naujo, banginis litavimas, rankinis litavimas
Patikrinimo metodai	Automatizuota optinė apžiūra (AOI), rentgeno spinduliai, vizualinė apžiūra
Bandymo metodai namuose	Funkcinis testas, zondo testas, senėjimo testas, aukštos ir žemos temperatūros testas
Apsisukimo laikas	Mėginių ėmimas: nuo 24 valandų iki 7 dienų, masinis paleidimas: nuo 10 iki 30 dienų
PCB surinkimo standartai	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasė ll

„Unixplore“ pridėtinės vertės elektroninės gamybos paslauga

● IC išankstinio programavimo paslauga su HEX, ELF ir BIN formatu.
● WiFi PCB surinkimo funkcijos tikrinimo įrenginys, pritaikytas pagal kliento bandymo reikalavimus
● Dėžių statybos paslauga, įskaitant plastikinių ir metalinių korpusų formų ir dalių gamybą
● Konformali danga, įskaitant selektyvų lako dangą, epoksidinės dervos įpurškimą
● Laidų ir kabelių surinkimas
● Gatavo gaminio surinkimas, įskaitant dėžutę, ekraną, membraninį jungiklį, ženklinimą ir pritaikytą kartoninę arba mažmeninės prekybos dėžutę.
● Paprašius galima įsigyti įvairių trečiųjų šalių PCBA testų
● Produkto sertifikavimo pagalba

PCBA gamybos procedūra
