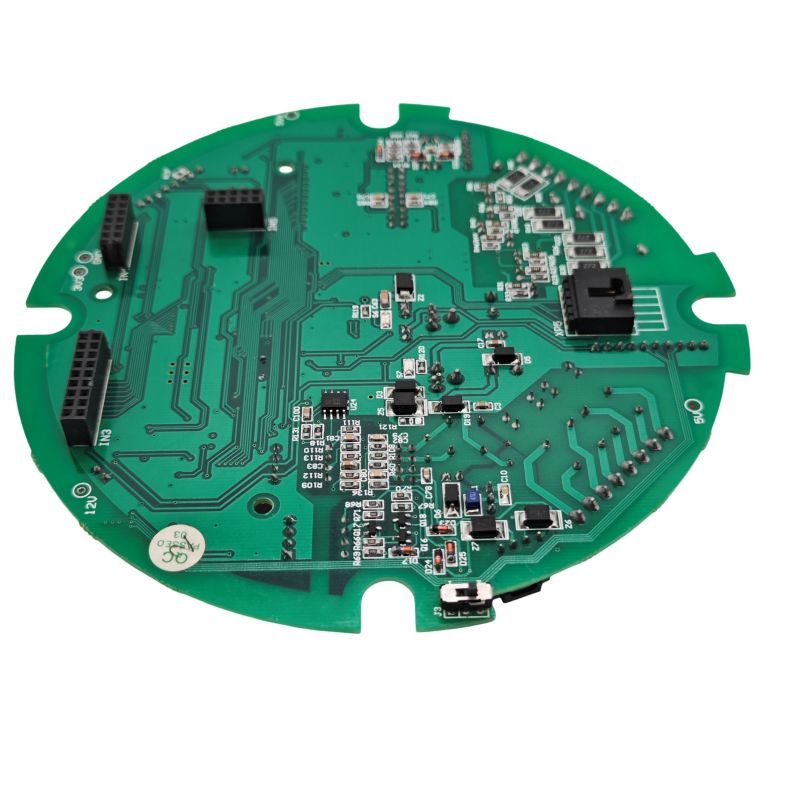

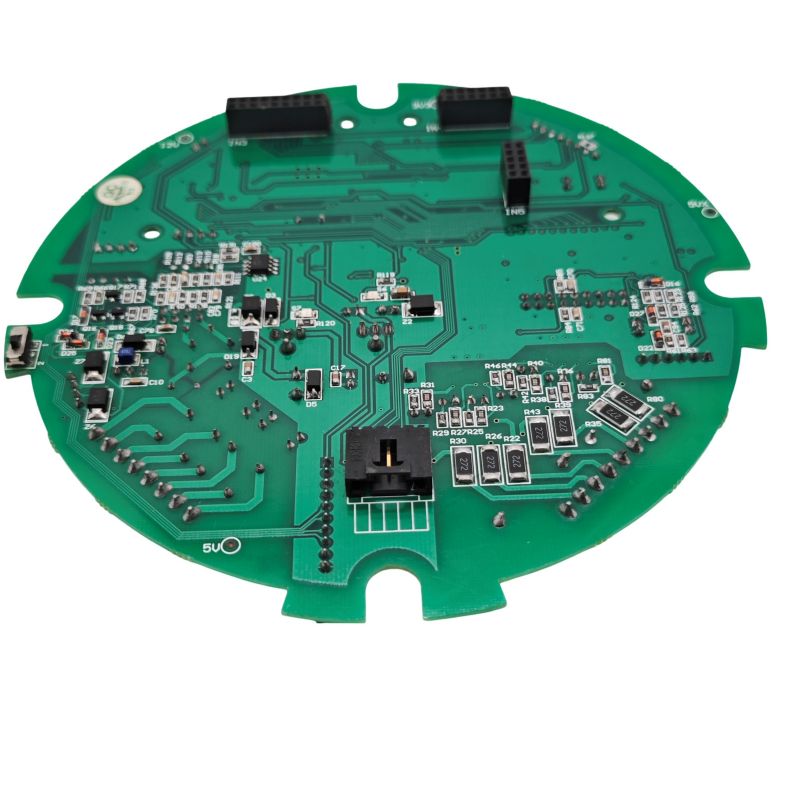

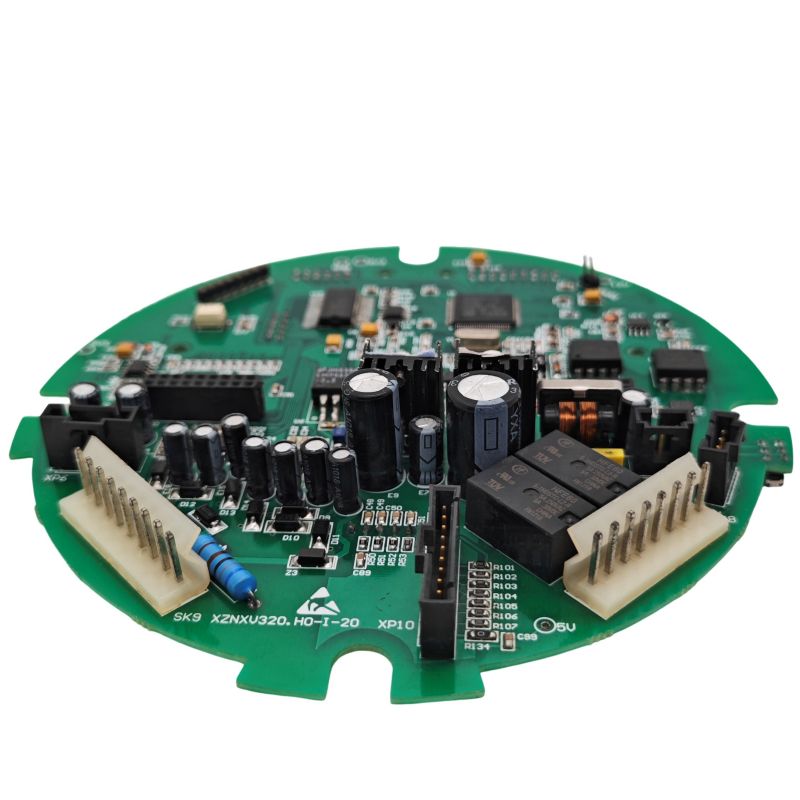

slėgio jutiklis PCBA

„Unixplore Electronics“ specializuojasi „vieno langelio“ slėgio jutiklių PCBA gamyboje ir tiekime Kinijoje nuo 2008 m., Turėdamas ISO9001:2015 sertifikatą ir PCB surinkimo standartą IPC-610E, kuris plačiai naudojamas įvairiose pramonės valdymo įrangose ir automatikos sistemose.

Modelis:UE-149

Siųsti užklausą

Prekės aprašymas

Kas yra slėgio jutiklis PCBA?

UNIXPLORE Electronics didžiuojasi galėdamas jums pasiūlyti slėgio jutiklis PCBA. Mūsų tikslas yra užtikrinti, kad mūsų klientai būtų visiškai informuoti apie mūsų produktus ir jų funkcionalumą bei savybes. Nuoširdžiai kviečiame naujus ir senus klientus bendradarbiauti su mumis ir kartu eiti klestinčios ateities link.

Slėgio jutiklis PCBA reiškia spausdintinės plokštės bloko dalį, naudojamą slėgio jutikliuose, ir yra viena iš pagrindinių slėgio jutiklio dalių. Slėgio jutiklis PCBA nustato išmatuotą slėgio vertę per jutiklių įrenginius, tokius kaip slėgio jutikliai, naudoja A/D konversijos grandinę, kad ją paverstų analoginiu elektriniu signalu, o vėliau apdoroja jį per valdymo lustą ir paverčia informaciją apie galią į išvestį. signalus, tokius kaip įtampa ir srovė, kad galėtumėte naudoti vėliau. duomenų analizė ir valdymas.

Pagrindinės slėgio jutiklio PCBA funkcijos yra šios:

Jutimo signalų rinkimas:Paverskite gautą slėgio signalą į analoginį elektrinį signalą.

Signalo stiprinimas:Apdorokite surinktą signalą, kad pašalintumėte triukšmą, ir konvertuokite jį į didesnę įtampos vertę, kad būtų tikslesnis A/D skaitmeninis konvertavimas.

Skaitmeninis signalo apdorojimas:Naudojant tokias technologijas kaip didelės spartos A/D konvertavimas ir skaitmeninis signalų procesorius (DSP), kuriuo analoginiai signalai konvertuojami į skaitmeninius signalus, vidiniame integruotame procesoriuje atliekami signalų apdorojimo ir algoritmų skaičiavimai.

Komunikacijos modulis:Per įvairius ryšio protokolus ir sąsajas, tokias kaip nuoseklusis prievadas, Bluetooth, Wi-Fi, Zigbee ar Modbus, galima prijungti prie elektros valdymo sistemos, duomenų rinkimo sistemos ar intelektualios įrangos nuotoliniam stebėjimui ir valdymui.

Galios valdymas:Valdykite jutiklių maitinimo šaltinį, kad užtikrintumėte jutiklių sistemos stabilumą ir nuolatinį veikimą.

Kaip pagrindinė slėgio jutiklio dalis, slėgio jutiklis PCBA pasižymi dideliu tikslumu, dideliu patikimumu ir dideliu stabilumu. Jis gali nuskaityti ir apdoroti įvairius slėgio signalus ir gali būti plačiai naudojamas pramonės valdymo, medicinos įrangos, automobilių, aplinkos apsaugos ir kitose srityse. Padėti pasiekti didesnį gaminio našumą ir aukštesnę kokybės kontrolę.

UNIXPLORE teikia vieno langelio režimąIKI RAKTŲpaslauga jūsų EMS projektui. Nedvejodami susisiekite su mumis dėl savo valdybos pastato, mes galime pateikti pasiūlymą per 24 valandas po to, kai gausime jūsųGerber failąirBOM sąrašas!

Slėgio jutiklis PCBA Gamyba

* Gerber failas ir BOM sąrašas pateikiami kliento
* Pagaminta tuščia PCB, komponentai įsigyti mūsų
* PCB gamyba su pilnai surinktomis dalimis
* 100% funkcija patikrinta gerai prieš išsiunčiant
* Atitinkamas RoHS, gamybos procesas be švino
* Greitas pristatymas su nepriklausomu ESD paketu
* Vieno langelio elektroninės gamybos paslauga, skirta PCB projektavimui, PCB išdėstymui, PCB gamybai, komponentų pirkimui, PCB SMT ir DIP surinkimui, IC programavimui, funkcijų testavimui, pakavimui ir pristatymui

Unixplore PCB ir PCB surinkimo galimybė

Parametras	gebėjimas
Sluoksniai	1-40 sluoksnių
Surinkimo tipas	Kiaurymė (THT), Paviršinis montavimas (SMT), Mišrus (THT + SMT)
Minimalus komponento dydis	0201(01005 metrika)
Maksimalus komponento dydis	2,0 x 2,0 x 0,4 colio (50 mm x 50 mm x 10 mm)
Komponentų paketų tipai	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP ir kt.
Minimalus padas	0,5 mm (20 mil.) QFP, QFN, 0,8 mm (32 mil.) BGA
Minimalus pėdsakų plotis	0,10 mm (4 mil)
Minimalus pėdsakų atstumas	0,10 mm (4 mil)
Minimalus gręžimo dydis	0,15 mm (6 mil)
Maksimalus lentos dydis	18 x 24 colių (457 mm x 610 mm)
Lentos storis	0,0078 colio (0,2 mm) iki 0,236 colio (6 mm)
Lentos medžiaga	CEM-3, FR-2, FR-4, High-Tg, HDI, aliuminis, aukšto dažnio, FPC, standus lankstus, Rogers ir kt.
Paviršiaus apdaila	OSP, HASL, Flash Gold, ENIG, Gold Finger ir kt.
Litavimo pastos tipas	Su švinu arba be švino
Vario storis	0,5 OZ – 5 OZ
Surinkimo procesas	Litavimas iš naujo, banginis litavimas, rankinis litavimas
Patikrinimo metodai	Automatizuota optinė apžiūra (AOI), rentgeno spinduliai, vizualinė apžiūra
Bandymo metodai namuose	Funkcinis testas, zondo testas, senėjimo testas, aukštos ir žemos temperatūros testas
Apsisukimo laikas	Mėginių ėmimas: nuo 24 valandų iki 7 dienų, masinis paleidimas: nuo 10 iki 30 dienų
PCB surinkimo standartai	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasė ll

„Unixplore“ pridėtinės vertės EMS paslauga

● IC išankstinio programavimo paslauga su HEX, ELF ir BIN formatu.
● Slėgio jutiklio PCBA funkcijos bandymo įtaisas, pritaikytas pagal kliento bandymo reikalavimus
● Dėžių statybos paslauga, įskaitant plastikinių ir metalinių korpusų formų ir dalių gamybą
● Konformali danga, įskaitant selektyvų lako dangą, epoksidinės dervos įpurškimą
● Laidų ir kabelių surinkimas
● Gatavo gaminio surinkimas, įskaitant dėžutę, ekraną, membraninį jungiklį, ženklinimą ir pritaikytą kartoninę arba mažmeninės prekybos dėžutę.
● Paprašius galima įsigyti įvairių trečiųjų šalių PCBA testų
● Produkto sertifikavimo pagalba

PCBA gamybos procedūra
