Prekės aprašymas

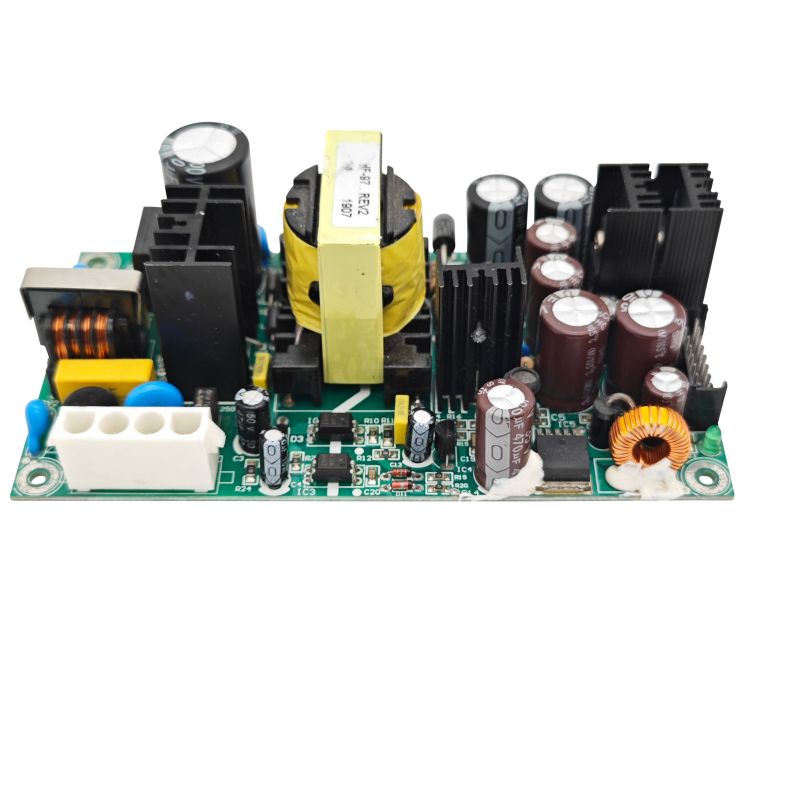

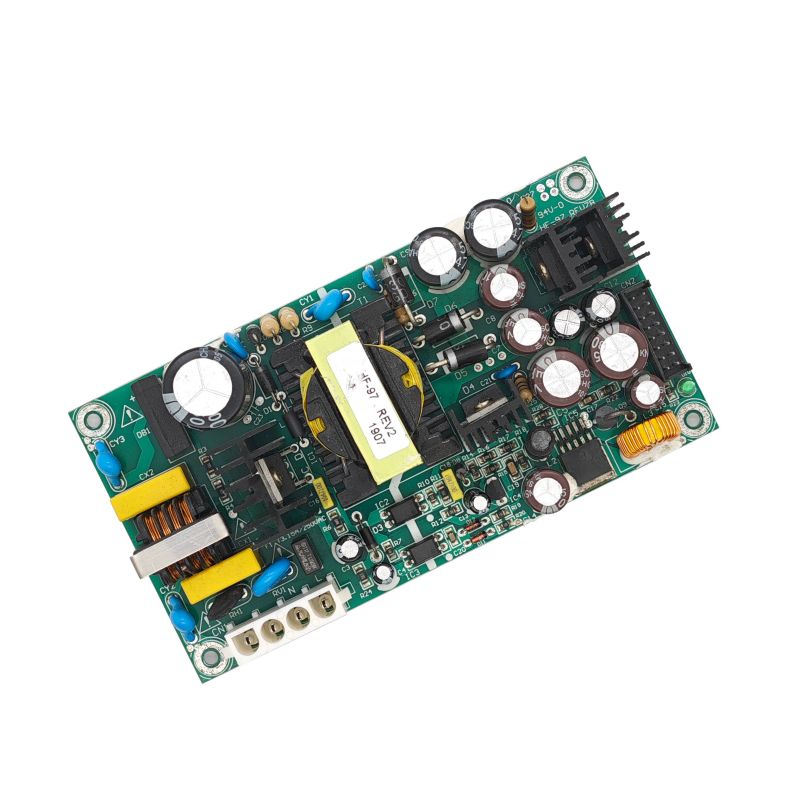

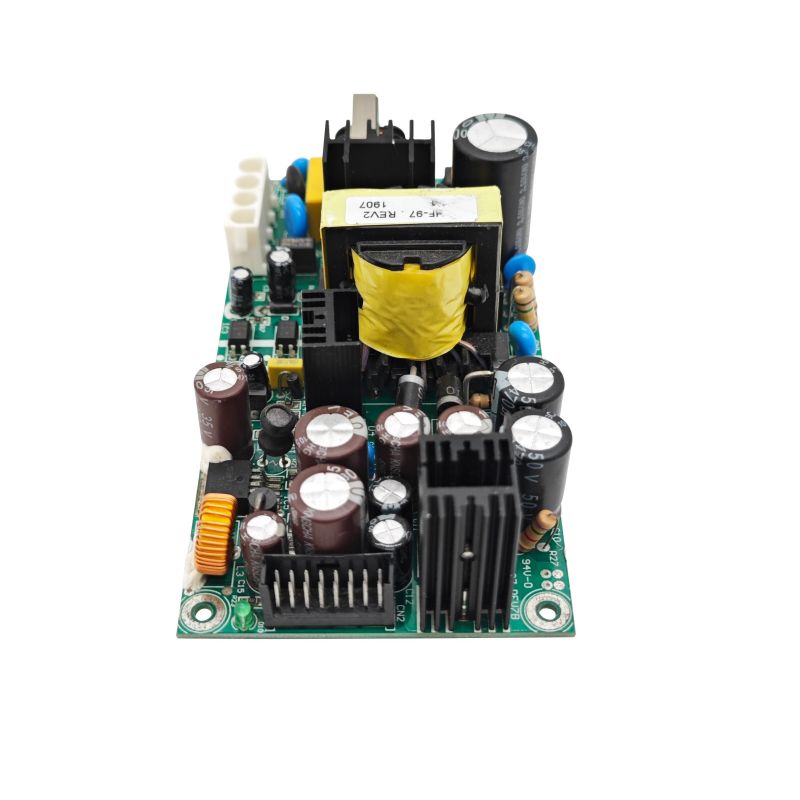

Kas yra „Servo Motor PCBA“?

UNIXPLORE Electronics didžiuojasi galėdamas jums pasiūlyti Servo variklio PCBA. Mūsų tikslas yra užtikrinti, kad mūsų klientai būtų visiškai informuoti apie mūsų produktus ir jų funkcionalumą bei savybes. Nuoširdžiai kviečiame naujus ir senus klientus bendradarbiauti su mumis ir kartu eiti klestinčios ateities link.

Servo variklio PCBA reiškia spausdintinės plokštės surinkimo dalį, naudojamą servo varikliams, įskaitant grandines ir komponentus, valdyti, ir yra viena iš pagrindinių servo variklio tvarkyklės dalių. Servo variklis yra variklis, galintis tiksliai valdyti judėjimo parametrus, tokius kaip padėtis, greitis ir sukimo momentas. Jis plačiai naudojamas tokiose srityse kaip robotai, spausdinimo įranga ir automatikos įranga. Norint jį valdyti, reikalinga labai tiksli ir stabili valdymo sistema.

Servo variklis PCBA valdo variklio judėjimą reguliuodamas variklio valdymo signalą, kad būtų galima tiksliai valdyti judesio parametrus, tokius kaip padėtis, greitis ir sukimo momentas. Pagrindinės jo funkcijos yra šios:

Galios valdymas:Valdykite servo variklio maitinimo šaltinį ir stabilizuokite maitinimo šaltinį, kad užtikrintumėte normalų variklio tvarkyklės veikimą.

Signalo apdorojimas:Skaitykite signalus iš servo variklio kodavimo ir padėties grįžtamojo ryšio jutiklio ir apdorokite juos, kad užtikrintumėte tikslų variklio valdymą.

Valdymo logika:Pagal įvesties instrukcijas ir valdymo parametrus tikslus variklio padėties nustatymas, greičio ir sukimo momento valdymas realizuojamas valdymo logikos pagalba.

Apsaugos funkcija:Apsaugokite variklio tvarkyklę ir patį variklį, kad nesugadintumėte variklio, pvz., perkrovos, viršsrovių, viršįtampių ir pan.

Duomenų perdavimas:Per komunikacijos sąsają perduokite servo variklio padėtį, greitį, sukimo momentą ir kitus judėjimo parametrus į kitus įrenginius ar valdymo sistemas.

Servo variklio pavara PCBA turi didelio našumo, didelio tikslumo, greito greičio ir didelio stabilumo pranašumus ir atlieka svarbų vaidmenį valdant ir valdant servovariklius. Būtina pasirinkti tinkamą servo variklio pavaros PCBA pagal konkrečius taikymo reikalavimus, kad būtų patenkinti valdymo sistemos stabilumo ir tikslumo reikalavimai.

UNIXPLORE teikia vieno langelio režimąIKI RAKTŲpaslauga jūsų EMS projektui. Nedvejodami susisiekite su mumis dėl savo valdybos pastato, mes galime pateikti pasiūlymą per 24 valandas po to, kai gausime jūsųGerber failąirBOM sąrašas!

Servo variklio PCBA gamyba

* Gerber failas ir BOM sąrašas pateikiami kliento
* Pagaminta tuščia PCB, komponentai įsigyti mūsų
* PCB gamyba su pilnai surinktomis dalimis
* 100% funkcija patikrinta gerai prieš išsiunčiant
* Atitinka RoHS, gamybos procesas be švino
* Greitas pristatymas su nepriklausomu ESD paketu
* Vieno langelio elektroninės gamybos paslauga, skirta PCB projektavimui, PCB išdėstymui, PCB gamybai, komponentų pirkimui, PCB SMT ir DIP surinkimui, IC programavimui, funkcijų testavimui, pakavimui ir pristatymui

Unixplore PCB ir PCB surinkimo galimybė

Parametras	gebėjimas
Sluoksniai	1-40 sluoksnių
Surinkimo tipas	Kiaurymė (THT), Paviršinis montavimas (SMT), Mišrus (THT + SMT)
Minimalus komponento dydis	0201(01005 metrika)
Maksimalus komponento dydis	2,0 x 2,0 x 0,4 colio (50 mm x 50 mm x 10 mm)
Komponentų paketų tipai	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP ir kt.
Minimalus padas	0,5 mm (20 mil.) QFP, QFN, 0,8 mm (32 mil.) BGA
Minimalus pėdsakų plotis	0,10 mm (4 mil)
Minimalus pėdsakų atstumas	0,10 mm (4 mil)
Minimalus gręžimo dydis	0,15 mm (6 mil)
Maksimalus lentos dydis	18 x 24 colių (457 mm x 610 mm)
Lentos storis	0,0078 colio (0,2 mm) iki 0,236 colio (6 mm)
Lentos medžiaga	CEM-3, FR-2, FR-4, High-Tg, HDI, aliuminis, aukšto dažnio, FPC, standus lankstus, Rogers ir kt.
Paviršiaus apdaila	OSP, HASL, Flash Gold, ENIG, Gold Finger ir kt.
Litavimo pastos tipas	Su švinu arba be švino
Vario storis	0,5 OZ – 5 OZ
Surinkimo procesas	Litavimas iš naujo, banginis litavimas, rankinis litavimas
Patikrinimo metodai	Automatizuota optinė apžiūra (AOI), rentgeno spinduliai, vizualinė apžiūra
Bandymo metodai namuose	Funkcinis testas, zondo testas, senėjimo testas, aukštos ir žemos temperatūros testas
Apsisukimo laikas	Mėginių ėmimas: nuo 24 valandų iki 7 dienų, masinis paleidimas: nuo 10 iki 30 dienų
PCB surinkimo standartai	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasė ll

„Unixplore“ pridėtinės vertės EMS paslauga

● IC išankstinio programavimo paslauga su HEX, ELF ir BIN formatu.
● Servo variklio PCBA funkcijos testavimo įrenginys, pritaikytas pagal kliento bandymo reikalavimus
● Dėžių statybos paslauga, įskaitant plastikinių ir metalinių korpusų formų ir dalių gamybą
● Konformali danga, įskaitant selektyvų lako dangą, epoksidinės dervos įpurškimą
● Laidų ir kabelių surinkimas
● Gatavo gaminio surinkimas, įskaitant dėžutę, ekraną, membraninį jungiklį, ženklinimą ir pritaikytą kartoninę arba mažmeninės prekybos dėžutę.
● Paprašius galima įsigyti įvairių trečiųjų šalių PCBA testų
● Produkto sertifikavimo pagalba

PCBA gamybos procedūra
